Механические коммутаторы

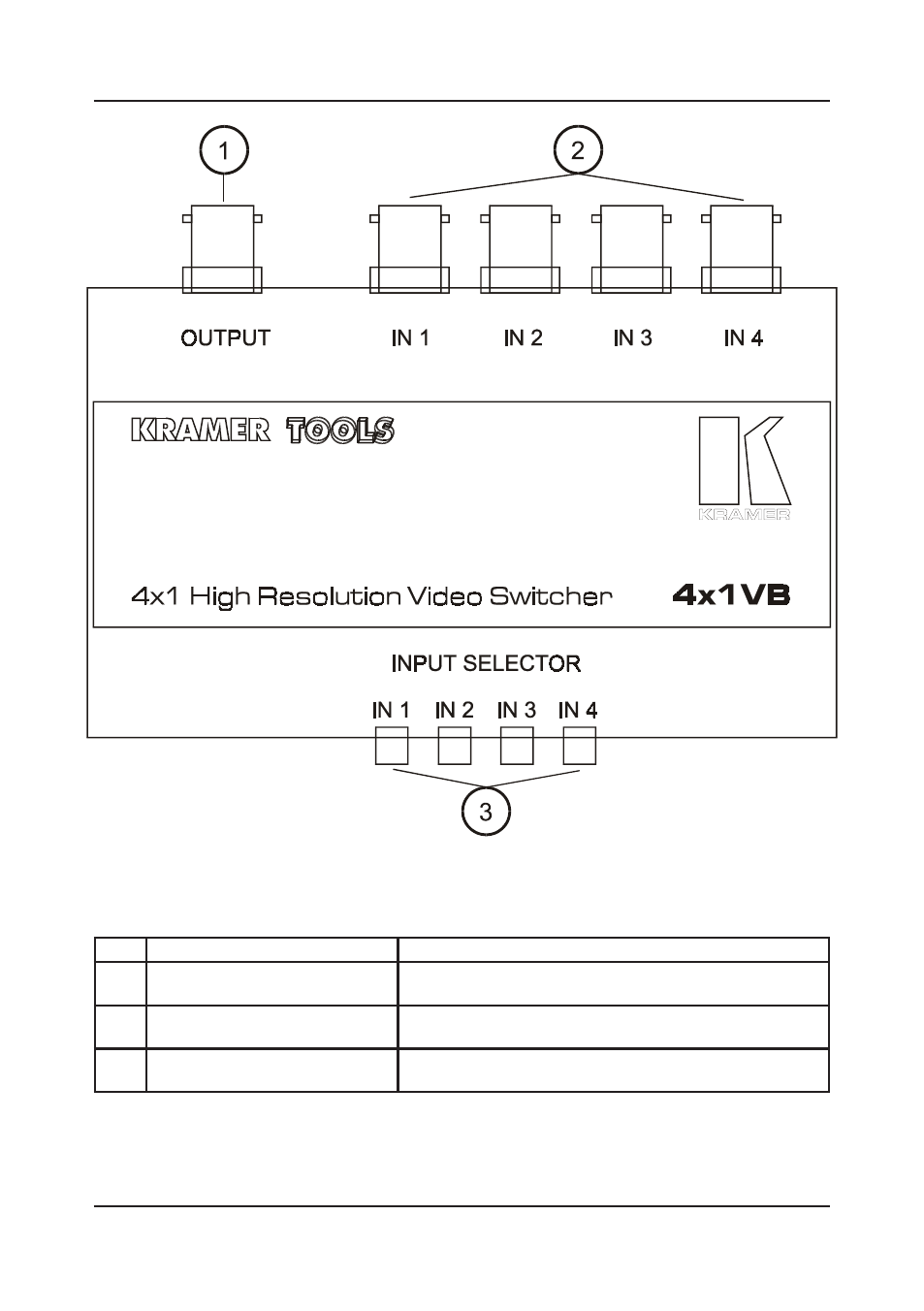

Рис. 3. Элементы управления боковой панели коммутатора 4x1VB
Таблица 3. Элементы управления боковой панели коммутатора 4x1VB
№
Элемент управления
Назначение
1.
Разъем
OUTPUT типа BNC
Выход для композитного/одной составляющей компонентного
видеосигнала.
2.
Разъемы
IN1-IN4 типа BNC
Входы для композитного/одной составляющей компонентного
видеосигнала.
3.
Кнопки
INPUT SELECTOR IN 1-IN 4
При нажатии выбранный вход (
IN1-IN4) коммутируется на
выход.
