питание - 2 вывода; CAN-шина головного устройства - 2 вывода; сигналы включения габаритов, задней
передачи и ACC - 3 вывода-выхода положительной полярности; сигнал управления магнитолой – 2 вывода;
сигнал внешнего ИК-передатчика – 1 вывод.
Подключение модуля производится к штатному разъему магнитолы согласно Рисунку 1. При использовании
проводного или мини-джекового подключения для управления магнитолой, необходимо пин черного провода с мини-
джеком вставить в соответствующее гнездо разъема модуля (№3 или №20) в зависимости от бренда магнитолы.
Если используется проводное подключение, то необходимо откусить мини-джек и соединить данный провод с
соответствующим проводом управления на магнитоле. Если используется ИК-управление магнитолой, то
необходимо подключить согласно схемы ИК-передатчик, который устанавливается в любом удобном месте в прямой
видимости от окна ИК-приемника на магнитоле. Как правило - это плафон салонного освещения.

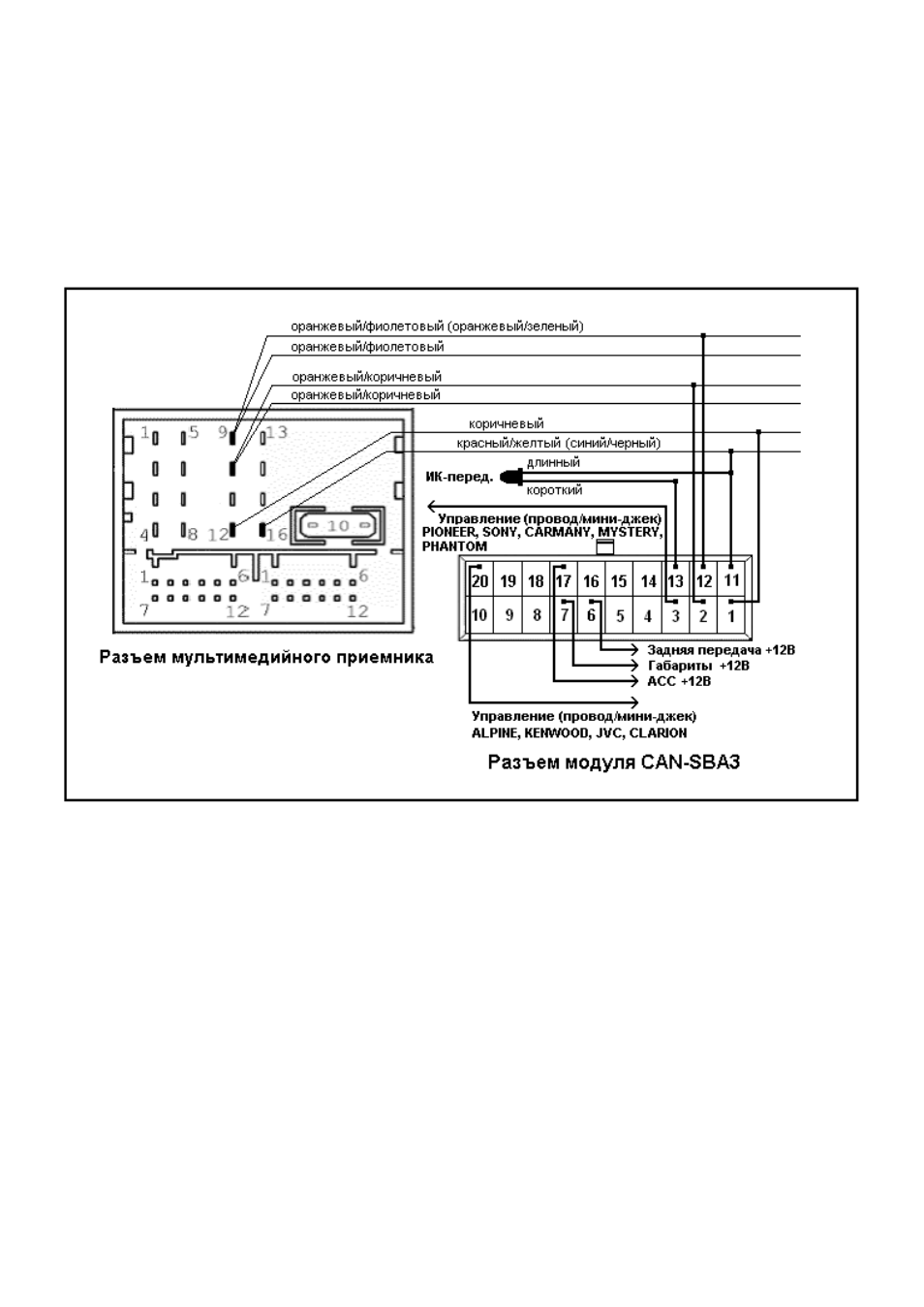

Рис. 1. Схема подключения модуля
3.
Работа модуля
Для управления магнитолой необходимо включить зажигание. Для увеличения или уменьшения уровня
громкости, необходимо соответственно нажать клавишу 1 или 2. Для приглушения звука - 3. Для поиска
станций/треков вперед - 8, назад - 9. Для управления магнитолой клавишами 5 (выбор источника,
включение/выключение), 6 (поиск станций/треков вперед) и 7 (поиск станций/треков назад) необходимо перевести
работу данных клавиш в режим “AUDIO”, тоесть с помощью клавиш 4, 10 выбрать на информационном дисплее
закладку “AUDIO”. После чего на 1 секунду высветится надпись “- AGT -“, а затем бренд управляемой магнитолы
согласно Таблицы 2. Изначально - это “PION-IR”. Далее при нажатии клавиши 1, 2, 3, 5, 6, 7, 8 или 9 на дисплее
приборной панели будет дублироваться название функции нажимаемой клавиши (см. Таблицу 1).
Для изменения бренда управляемой магнитолы необходимо сделать следующие действия:
-
В режиме “AUDIO” нажать и удерживать около 15 секунд клавишу 5 пока не высветится надпись
“-SELECT-“, после чего поочередно с данной надписью с интервалом 1 секунда будет высвечиваться
надпись установленного в данный момент бренда мультимедийной системы.
-
Далее, согласно Таблицы 2, клавишами 6, 7 выбрать нужный бренд. При этом клавишами 1, 2, 3, 8 и 9
можно проверить работоспособность управления.
-
По окончании выбора повторно коротко нажать 5 или выключить зажигание.
