Инструкция по эксплуатации INTRO CAN-SBA3 (xxx) VOLKSWAGEN
Страница 2
2
1.
Назначение
Модуль управления не штатным мультимедийным устройством с рулевых клавиш CAN-SBA3 (далее модуль)
позволяет управлять громкостью (Volume+, Volume-); поиском частоты, каналов, треков (Seek+, Seek-), приглушением
звука (Mute) и выбором источника (Source) на мультимедийных устройствах PIONEER, ALPINE, KENWOOD, JVC,
CLARION, PROLOGY, SONY, CARMANY, MYSTERY, PHANTOM через меню AUDIO на дисплее приборной панели
(MFA) а/м, а также подключать к мультимедийным устройствам сигналы включения габаритов, положения ключа АСС
и включения задней передачи .
Данный модуль может применятся на следующих а/м с информационным дисплеем на приборной панели
белого свечения, оборудованных круглыми (Фото 1) или прямоугольными (Фото 2) клавишами на руле: VW Passat
B6, VW Passat CC, VW Jetta, VW Touran, VW Golf VI, VW Golf VI+, VW Tiguan, VW Eos, VW Caddy

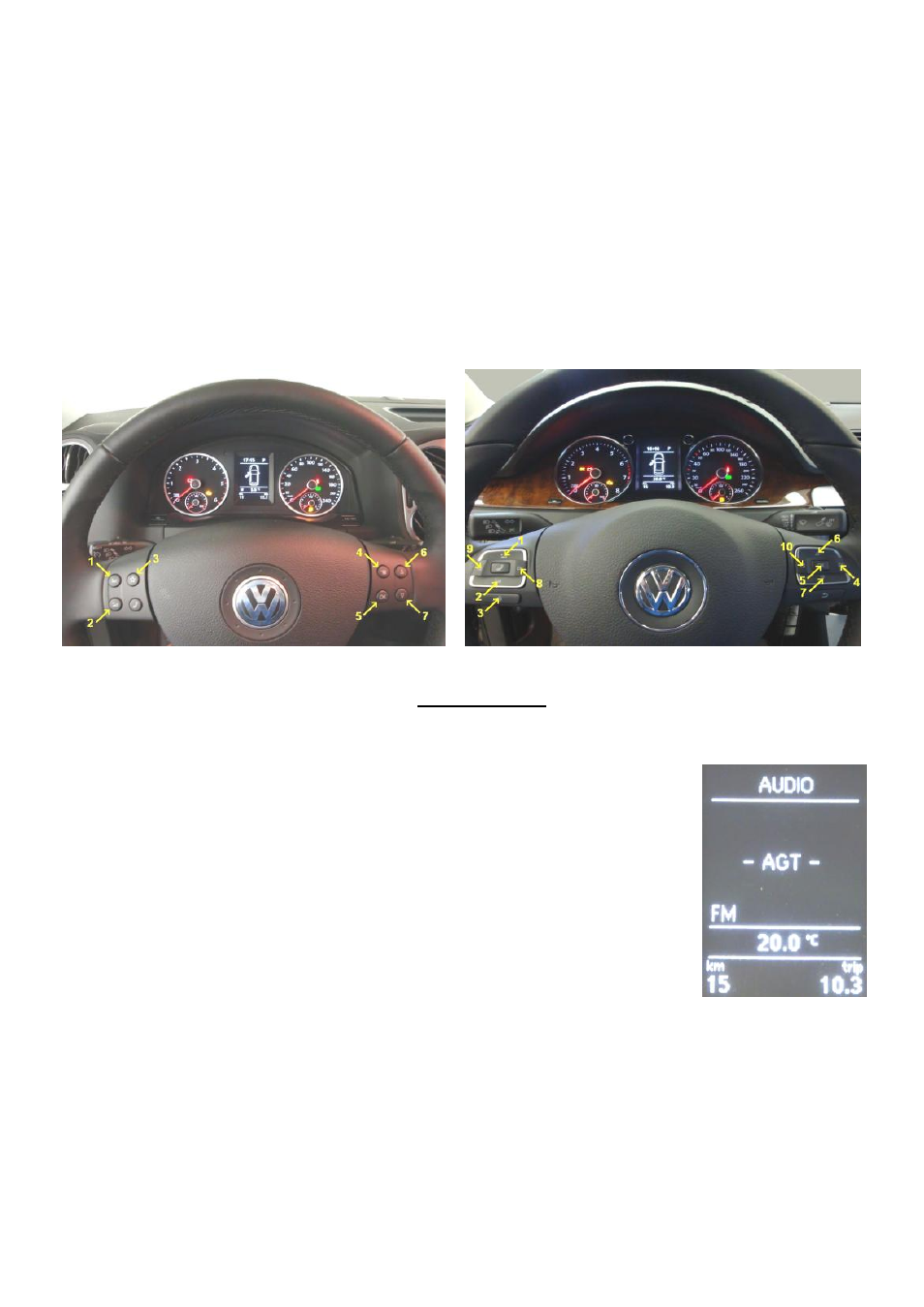

Фото 1. Руль с круглыми клавишами Фото 2. Руль с прямоугольными клавишами
Функции клавиш :
1 - Клавиша увеличения громкости (Volume +)
2 - Клавиша уменьшения громкости (Volume -)
3
- Клавиша приглушения звука (Mute)
4
- Клавиша выбора следующего пункта меню (Menu >)
5*
- Клавиша выбора источника (включения/выключения) (Source), а также входа
и выхода в меню выбора бренда мультимедийной системы (-SELECT-)
6*
- Клавиша поиска частоты, трека, канала и т.д. вперед (Seek +), а также выбора
следующего бренда в меню установки мультимедийной системы
7*
- Клавиша поиска частоты, трека, канала и т.д. назад (Seek -), а также выбора
предыдущего бренда в меню установки мультимедийной системы
8
- Клавиша поиска частоты, трека, канала и т.д. вперед (Seek +)
9
- Клавиша поиска частоты, трека, канала и т.д. назад (Seek -)
10 - Клавиша выбора предыдущего пункта меню (Menu <)
*
Данные функции клавиш работают только в режиме выбранного Фото 3. Отображение
клавишами 4, 10 пункта меню AUDIO (Фото 3). на дисплее режима AUDIO
2.
Выводы модуля, установка и подключение
Адаптер имеет 20-ти контактный разъем типа MINI-FIT, содержащий следующие группы выводов:
