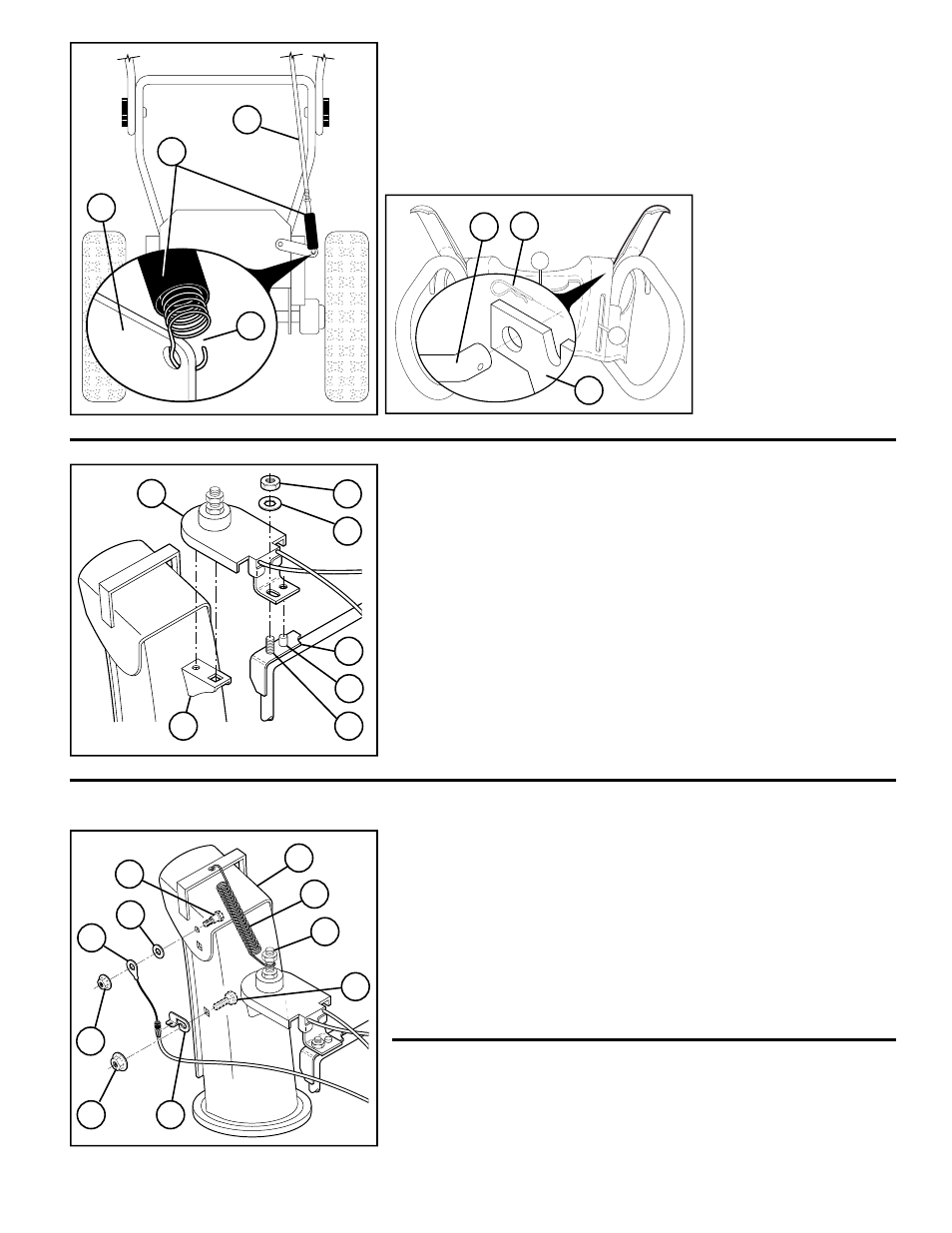

Установите рычаг управления шнеком
Рычаг управления шнеком (A) имеет на конце пружины окончание в виде крючка,
как показано на рисунке.
1. Сдвиньте резиновую манжету (B) вверх и закрепите крючок пружины в
рукоятке управления (C) так чтобы крючок смотрел вверх (D), как показано
на рисунке.
2. Расположив верхнюю часть рычага под правой стороной панели управления
заведите рычаг вниз и вставьте верхушку рычага в отверстие в кронштейне
управления шнеком (E). Закрепите с помощью фиксирующей пружины (F).
Установите выбрасыватель / головку выбрасывателя
ПРИМЕЧАНИЕ: Для установки выбрасывателя используется комбинированный
гаечный ключ входящий в комплект.
1. Расположите канал выбрасывателя на предназначенном для него посадочном
месте так чтобы окно выброса было направлено вперед снегоуборщика.
2. Расположите головку выбрасывателя (A) над кронштейном выбрасывателя
(B). При необходимости поверните канал выбрасывателя так, чтобы
отверстия не кронштейне совпали со шпилькой и квадратным выступом
на головке.
3. С совмещенными головкой и кронштейном выбрасывателя оденьте головку
на шпильку (C) и шпильку с резьбой (D) установочного кронштейна (E).
4. Оденьте шайбу 3/8" (F) и гайку (G) на шпильку с резьбой и тщательно
затяните.
G
F
E
D
C
B
A
Установите устройство управления отражателем
выбрасывателя
1. Установите кронштейн крепления троса управления (A) на канал
выбрасывателя с помощью болта (B) и 5/16-18 гайки (D), как показано на
рисунке. Тщательно затяните.
2. Установите конец кабеля (E) на отражатель (F) с помощью болта (G),
1/4" шайбы (H), и гайки 1/4-20 (K) как изображено на рисунке. Тщательно
затяните.
3. Закрепите пружину (L) между гайками на головке выбрасывателя (M) и в
отверстии на отражателе, как показано на рисунке.
M
L
K
E
G
F
H
D
B
A
Проверьте давление в шинах
Для лучшей транспортировки колеса на заводе накачивают большим давлением,
чем необходимо для эксплуатации. Проверьте и установите необходимое
одинаковое давление. От этого зависит качество работы устройства.
• Уменьшите давление до 14–17 PSI (19-24,5 N-m).
EU8024STE, EU1130STE:
