• Desfaceţi piuliţa de blocare, spălătorul şi şurubul de fi xare
(8) şi scoateţi axa de rotaţie a sacului (9) din tubul de suport
al sacului (10).
• Repetaţi aceşti paşi pentru ambele ansambluri-suport ale
sacului.
• Scoateţi bolţurile de montare (5) din spatele unităţii. Folosind
aceleaşi şuruburi de montare (5), instalaţi ansamblurile
suportului sacului (6) pe partea posterioară a unităţii.
• Strângeţi şuruburile (5) la 30 Ft-Lbs/40,7 Nm.
• Verifi caţi şuruburile fi xate (7). Strângeţi după cum este
necesar.
ATENŢIE: Nu depăşiţi 100 In-Lbs/11,2 Nm.
• Glisaţi axul de rotaţie al sacului (9) pe capătul ansamblului
sacului (4).
NOTĂ: Marginea de evacuare (11) a axei de rotaţie a sacului (9)
trebuie să fi e îndreptată spre interiorul tractorului.
• Repetaţi pe latura opusă.
• Glisaţi părţile sudate cu axe de rotaţie pe tuburile de suport
ale sacului (10), asigurându-vă că ambele axe de rotaţie ale
sacului (9) se afl ă în interiorul tuburilor de suport ale sacului
(10).
• Montaţi la loc şuruburile cadrului, spălătoarele şi piuliţele de
blocare (8) ca în ilustraţie.
NOTĂ: Piuliţele de blocare trebuie să se afl e în interiorul tubului
de suport al sacului (10).

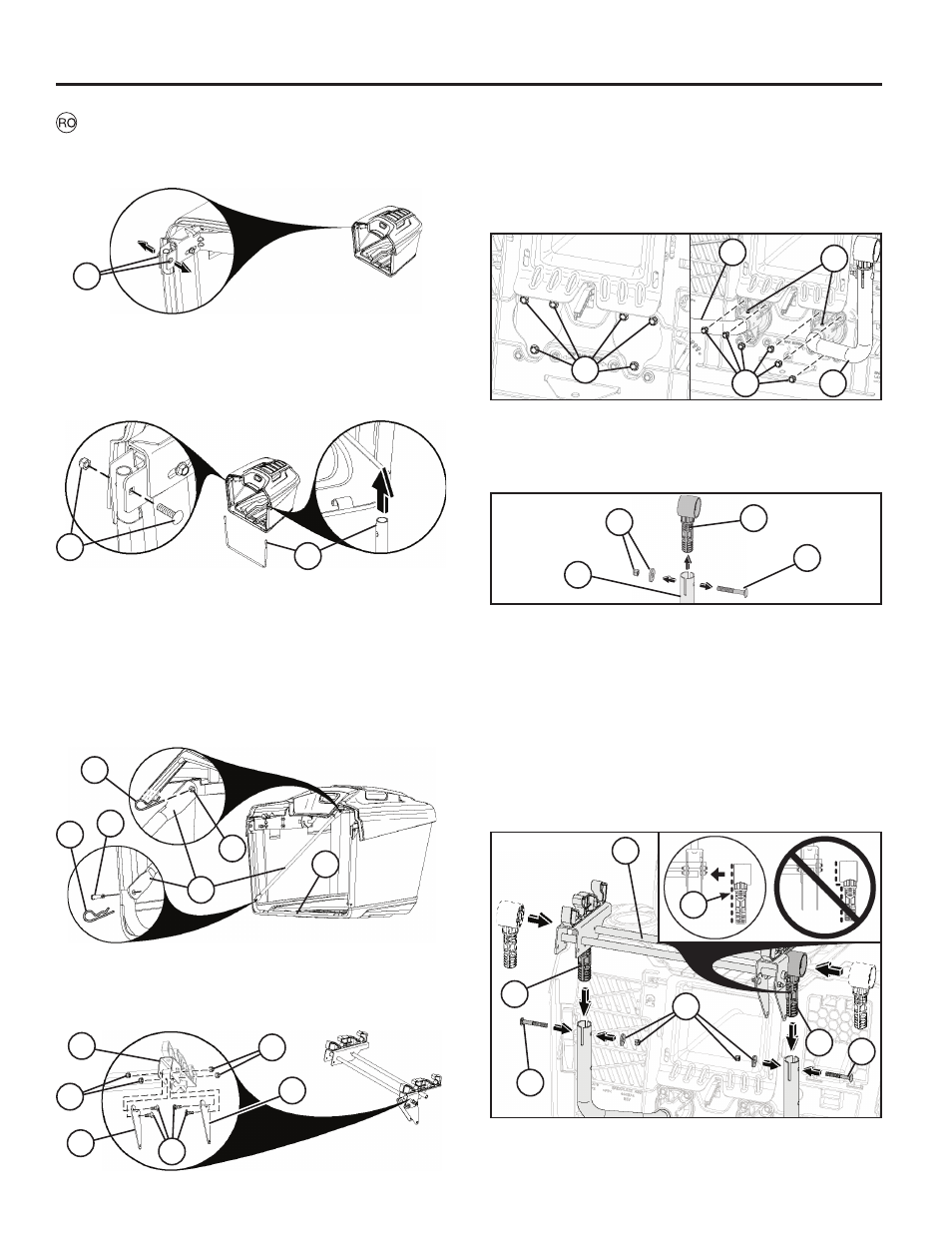

PENTRU A MONTA SACUL
• Desfaceţi sacul şi puneţi-l cu partea din dreapta în sus.
• Desfaceţi şuruburile de fi xare (5/16-18 x 1,5) şi piuliţele (2)
din partea din faţă a cadrului superior.
• Introduceţi prin apăsare partea inferioară a cadrul anterior al
sacului (3) în suportul din partea anterioară a părţii inferioare
a sacului.
• Scoateţi suporturile transversale (4) din interiorul ansamblului
sacului.
• Faceţi să alunece suportul transversal (4) pe ştiftul (5) din
partea posterioară a cadrului superior al sacului şi fi xaţi cu
agrafa de fi xare (6).
• Fixaţi suportul transversal (4) pe ştiftul de cuplare (7) din partea
anterioară a cadrului sacului şi fi xaţi cu clema de fi xare (8).
• Repetaţi pe latura opusă.
• Introduceţi cadrul anterior al sacului (2) prin tivurile de pe
cele două laturi ale sacului.
• Montaţi la loc şuruburile şi piuliţele de fi xare (1) pentru a
conecta cadrul anterior la cadrul superior, trecând prin cadrul
şi materialul textil al sacului. Strângeţi foarte bine.
ATENŢIE: Nu depăşiţi 100 In-Lbs/11,2 Nm.
3
4
5
7
8
6
PENTRU A MONTA ANSAMBLUL-SUPORT AL SACULUI
• Montaţi şuruburile de fi xare (1) şi piuliţele de blocare (2) pe
brăţările de cuplare superioare (3) şi pe ansamblul sacului
(4) ca în ilustraţie.
