• Nusukite
fi ksuojamąją veržlę, nuimkite poveržlę ir išsukite
tvirtinimo varžtą (8), tada iš surinkimo talpyklos atramos
vamzdžio (10) ištraukite surinkimo talpyklos lanksto kilpą (9).
• Pakartokite šiuos veiksmus su abiem surinkimo talpyklos
atramomis.
• Išsukite tvirtinimo varžtus (5) iš įrenginio galo. Naudodami
tuos pačius montavimo varžtus (5) surinkimo talpyklos
atramas (6) pritvirtinkite prie įrenginio galo.
• Priveržkite varžtus (5) iki 30 ft-lb/40,7 Nm sukimo momento.
• Patikrinkite nustatymo varžtus (7). Jei reikia priveržkite.
DĖMESIO! Nepriveržkite didesniu nei 100 in-lb/11,2 Nm su-
kimo momentu.
• Stumdami surinkimo talpyklos lanksto kilpą (9) įstatykite ją į
surinkimo talpyklos lanksto mechanizmą (4).
PASTABA. Lygus surinkimo talpyklos lanksto kilpos (9) kraštas
(11) turi būti nukreiptas į vidų traktoriaus link.
• Veiksmus pakartokite priešingoje pusėje.
• Suvirintas detales su lanksto kilpomis stumdami įstatykite į
surinkimo talpyklos atramų vamzdžius (10) ir patikrinkite, ar
abi lanksto kilpos (9) tinkamai įsistatę į surinkimo talpyklos
atramų vamzdžius (10).
• Kaip
parodyta
įsukite tvirtinimo varžtus, uždėkite poveržles ir
užsukite fi ksuojamąsias veržles (8).
PASTABA. Fiksuojamosios veržlės turi būti surinkimo talpyklos
atramos vamzdžio (10) šone.

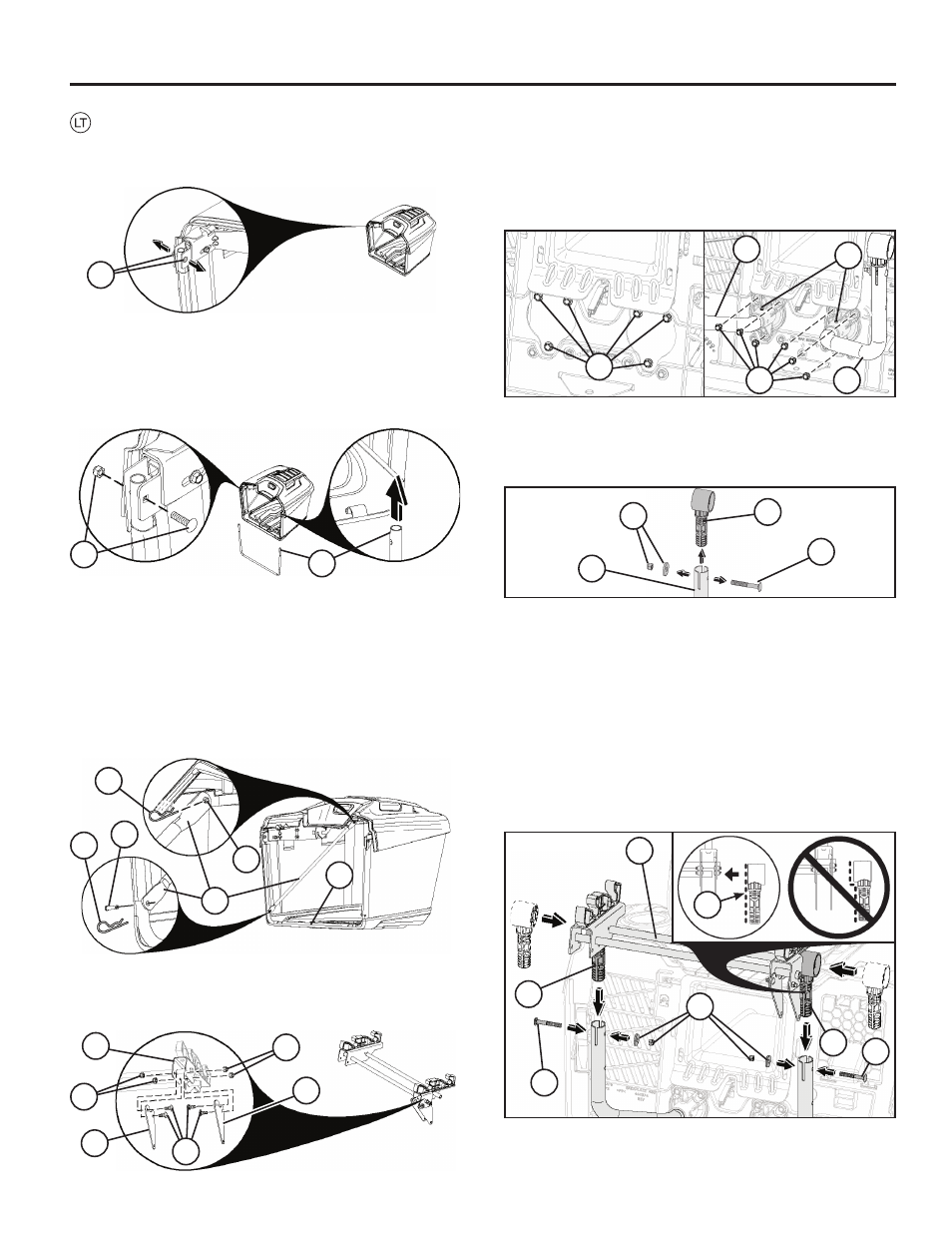

SURINKIMO TALPYKLOS SURINKIMAS
• Atidarykite
talpyklą ir pastatykite dešiniąja puse aukštyn.
• Išsukite tvirtinimo varžtus (5/16-18 x 1,5) ir nusukite veržles
(1) nuo priekinės viršutinio rėmo dalies.
• Įstatykite priekinio surinkimo talpyklos rėmo (3) pagrindą į
fi ksatorių surinkimo talpyklos pagrindo priekyje.
• Išimkite skersinius sutvirtinimus (4) iš surinkimo talpyklos vi-
daus.
• Stumkite
skersinį sutvirtinimą (4) iki kaiščio (5), esančio
viršutinio surinkimo talpyklos rėmo gale, ir užfi ksuokite jį
naudodami fi ksatoriaus spyruoklės spaustuką (6).
• Prikabinamosios
ąsos kaiščiu (7) užfi ksuokite skersinį sut-
virtinimą (4) surinkimo talpyklos rėmo priekyje ir pritvir-
tinkite jį naudodami fi ksuojamąjį spyruoklinį spaustuką (8).
• Veiksmus pakartokite priešingoje pusėje.
• Perkiškite priekinį surinkimo talpyklos rėmą (2) per
medžiagines kilpas kiekvienoje surinkimo talpyklos pusėje.
• Perkišdami per surinkimo talpyklą ir surinkimo talpyklos med-
žiagą įsukite tvirtinimo varžtus ir veržles (1), kad priekinį rėmą
pritvirtintumėte prie viršutinio rėmo. Tvirtai prisukite.
DĖMESIO! Nepriveržkite didesniu nei 100 in-lb/11,2 Nm su-
kimo momentu.
3
4
5
7
8
6
SURINKIMO TALPYKLOS ATRAMOS TVIRTINIMAS
• Kaip
parodyta
į viršutinius lanksto laikiklius (3) ir surinkimo
talpyklos mechanizmą (4) įsukite tvirtinimo varžtus (1) ir
fi ksuojamąsias veržles (2).
8
8
9
10
5
5
6
6
7
4
3
3
2
2
1
2
2
1
1
10
8
8
8
4
11
9
9
