Husqvarna YTH224T - Инструкция (Страница 69)

69
6
electric
02953
A
B
C
D
E
F
G
H
J

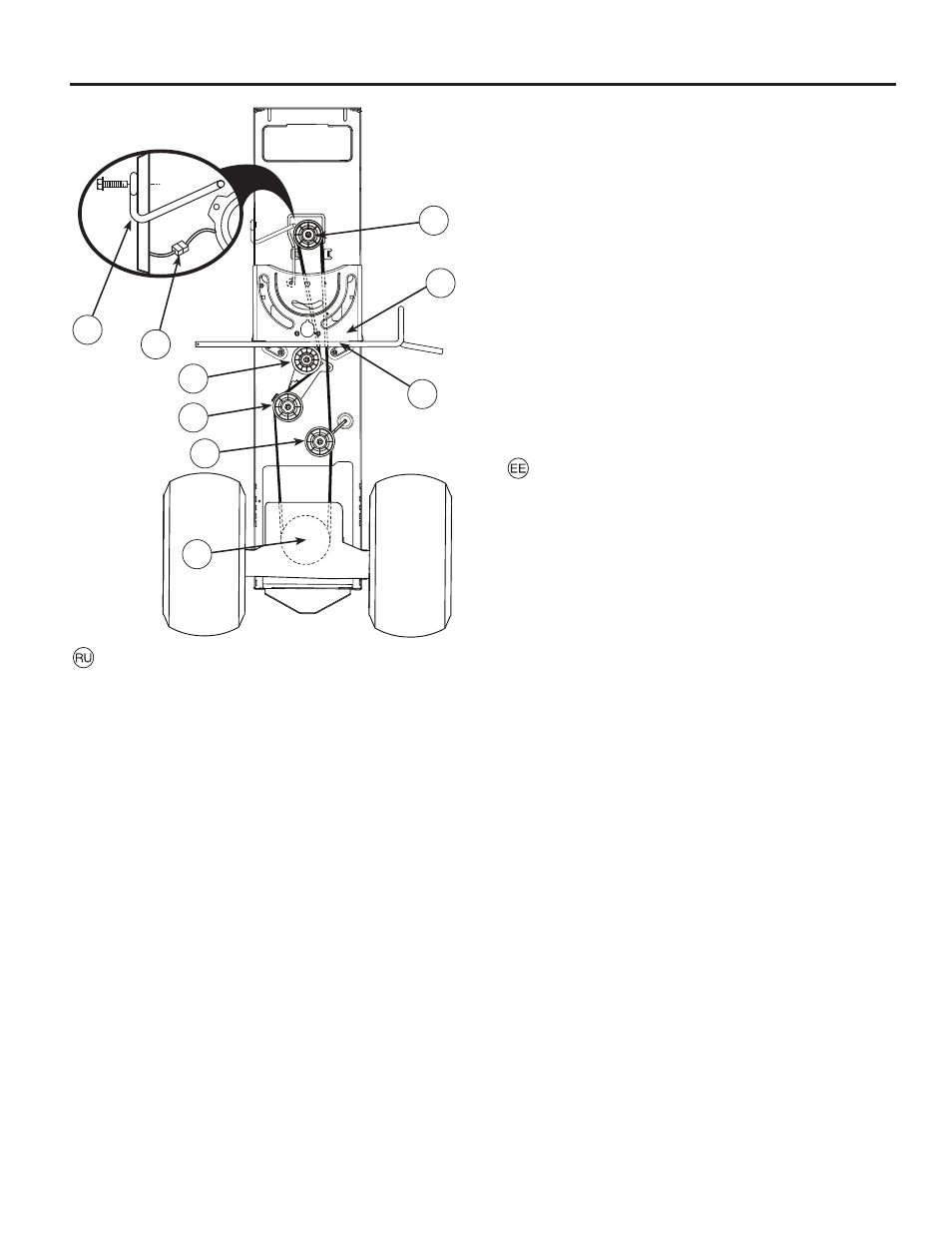

Замена ходового приводного ремня
Установите трактор на горизонтальной поверхности.
Затяните стояночный тормоз. Для удобства обслуживания
внизу левой подножки имеется табличка с инструкцией
по установке ремня.
Снятие ремня -
1. Снимите косилку (См. «Снятие косилки» в данном
разделе).
ВНИМАНИЕ: Осмотрите весь ремень, а также все
направляющие и поддерживающие элементы.
2. Отсоедините жгут проводов сцепления (А).
3. Снимите стопор противовращения (B) с правой сто-
роны трактора.
4. Снимите ремень с неподвижного холостого шкива (C)
и шкива сцепления (D).
5. Снимите ремень с центрального холостого шкива (E).
6. Выберите слабину ремня в направлении задней
части трактора. Pull belt slack toward rear of tractor.
Осторожно снимите ремень вверх с первичного шкива
трансмиссии и вентилятора охлаждения (F).
7. Снимите ремень вниз с шкива двигателя и электри-
ческого сцепления (G).
8. Переместите ремень в направлении задней части
трактора, из направляющего кожуха (Н), и выньте его
из трактора.
Установка ремня -
1. Разместите новый ремень от задней части трактора
к передней, поверх направляющего кожуха (Н) и над
штоком педали сцепления/тормоза (J).
2. Протяните ремень в направлении передней части
трактора, установите его вокруг электрического сце-
пления и наденьте на шкив двигателя (G).
3. Протяните ремень в направлении задней части
трактора. Осторожно опустите его, пропуская вокруг
вентилятора охлаждения трансмиссии, и наденьте на
первичный шкив (F). Убедитесь, что ремень находится
внутри держателя.
4. Установите ремень на центральный холостой шкив
(E).
5. Установите ремень на неподвижный холостой шкив
(C) и шкив сцепления (D).
6. Снова установите стопор противовращения (B) с
правой стороны трактора. Надёжно закрепите его.
7. Заново подсоедините жгут проводов сцепления (A).
8. Убедитесь, что ремень правильно установлен в ка-
навках всех шкивов и внутри всех направляющих и
поддерживающих элементов.
9. Установите косилку (См. «Установка косилки» в данном
разделе настоящей инструкции).
Liikumisedastuse ülekanderihma asendamine
Parkige traktor horisontaalsele pinnale. Rakendage seisu-
pidur. Hoolduse lihtsustamiseks on vasaku jalatoe all rihma
paigaldamisjuhiste leht.
Rihma eemaldamine
1. Eemaldage niiduk (Vt käesoleva juhendi osa „NIIDUKI
EEMALDAMINE”).
TÄHELEPANU! Kontrollige kogu ulatuses liikumisedastuse
ülekanderihma ja selle asendit kõikides rihmajuhikutes ja
hoidikutes.
2. Ühendage lahti siduri juhtmekimp (A).
3. Eemaldage traktori paremal küljel olev pöörlemisvastane
ühenduslüli (B).
4. Eemaldage rihm koht-pingutusrullikult (C) ja siduri
pingutusrullikult (D).
5. Eemaldage rihm keskselt kande-pingutusrattalt (E).
6. Tõmmake rihmalõtku traktori tagaosa suunas. Eemaldage
rihm, tõstes seda ülekande sisendiplokilt ettevaatlikult
ülespoole ja üle jahutusventilaatori terade (F).
7. Eemaldage rihm, tõmmates seda mootoriplokist allapoole
ja üle elektrilise siduri (G).
8. Libistage rihma traktori tagaosa suunas, juhtplaadilt (H)
maha ja eemaldage traktorilt.
Rihma paigaldamine
1. Paigaldage uus rihm traktori tagaosa poolt esiosa suunas,
üle juhtplaadi (H) ja siduri piduripedaalivõlli (J).
2. Tõmmake rihma traktori esiosa suunas ja keerake rihm
ümber elektrilise siduri ning mootoriplokile (G).
3. Tõmmake rihma traktori tagaosa suunas. Viige
rihm ettevaatlikult alla ümber ülekandemehhanismi
jahutusventilaatori ja sisendiplokile (F). Veenduge, et
rihm on rihmahoidikus.
4. Paigaldage rihm kesksele kande-pingutusrattale (E).
5. Paigaldage rihm läbi koht-pingutusrullikul (C) ja siduri
pingutusrulliku (D).
6. Eemaldage traktori paremal küljel olev pöörlemisvastane
ühenduslüli (B). Kinnitage kindlalt.
7. Ühendage külge siduri juhtmekimp (A).
8. Veenduge, et rihm paikneb täies ulatuses soontes ja
rihmajuhikutes ning hoidikutes.
9. Paigaldage niiduk
