Инструкция по эксплуатации HONDA HF2315
Страница 49

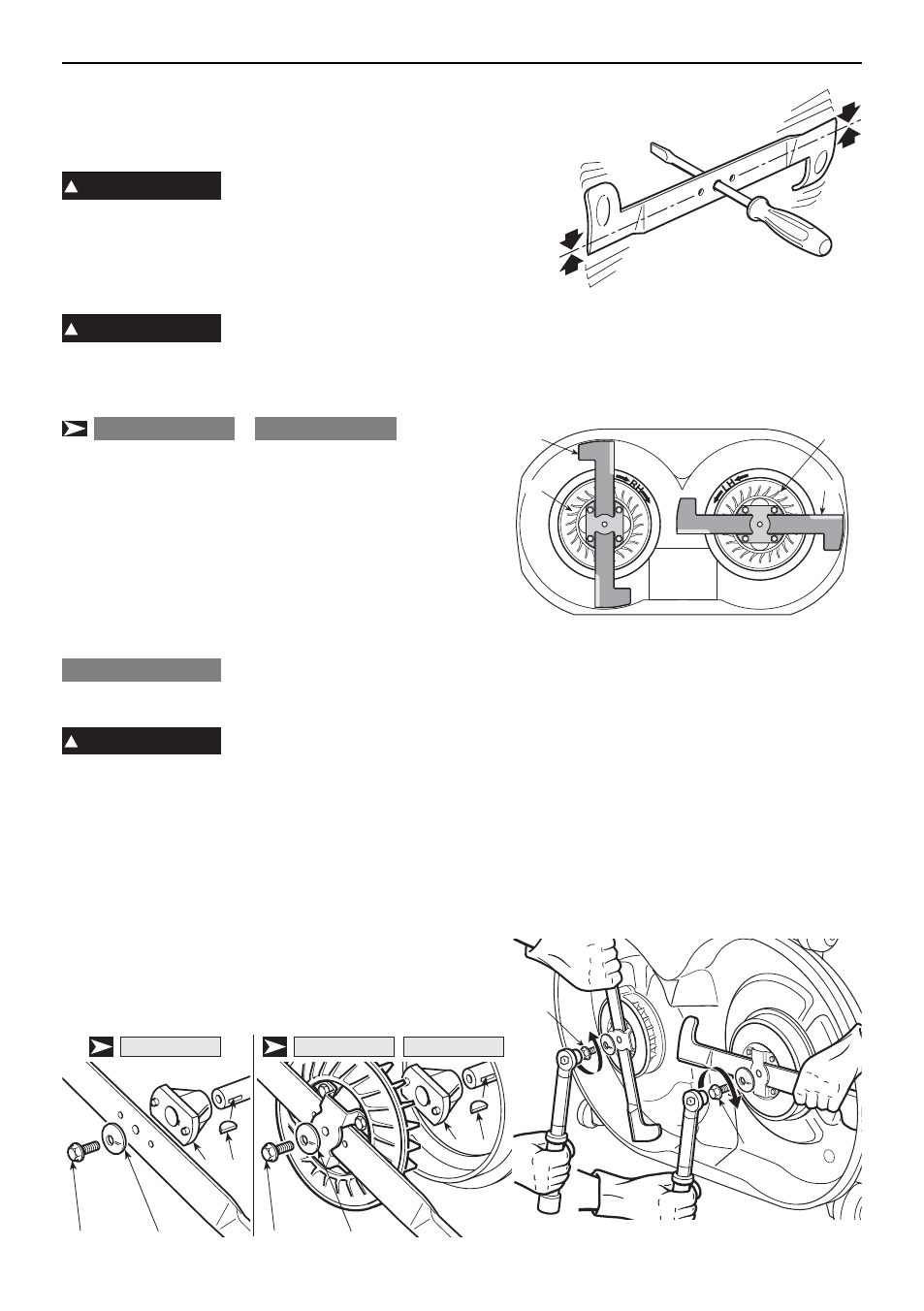

шлифовального круга средней твердости и
проверьте балансировку с помощью отвертки,
вставленной в центральное отверстие ножа.
Поврежденные или погнутые
ножи обязательно должны быть заменены.
Ремонтировать их запрещено! ВСЕГДА
ПОЛЬЗУЙТЕСЬ ТОЛЬКО ОРИГИНАЛЬНЫМИ
НОЖАМИ!
Ножи (2) и вентиляторы (3) отличаются друг от друга и
вращаются в разных направлениях. При монтаже убедитесь в
правильной установке ножей.
Установите каждый нож (2a 2b) на
соответствующий вентилятор (3a 3b),
сверяясь с метками "RH" (правый) и "LH"
(левый) на вентиляторах и внутренней
стороне ножей, затем затяните болты (5) с
шайбами с помощью
динамометрического ключа,
выставленного на момент 9,5 Нм.
Указания "правый" и "левый" относятся к направлению
вращения.
Если при демонтаже ножей одна или обе ступицы (7) сошли
с валов, проверьте, надежно ли установлены шпонки (8). При повторной
установке ножей всегда соблюдайте указанную последовательность,
проверяя, что выступы на концах ножей направлены внутрь режущего
аппарата, а вогнутая сторона шайб (6) к ножам. Затяните крепежные
болты (1a 1b) с помощью динамометрического ключа моментом 45 50
Нм.
1a = болт с правой резьбой (закручивать по
часовой стрелке)
1b = болт с левой резьбой (закручивать
против часовой стрелки)
47
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
!
ПРЕДУПРЕЖДЕНИЕ!
!
ПРЕДУПРЕЖДЕНИЕ!
HF2417
◊◊••••
HF2620
◊◊••••
•
•
•
•
•
•
•
•
2b
3b
3a
2a
ПРИМЕЧАНИЕ
!
ПРЕДУПРЕЖДЕНИЕ!
1b
1a
7
8
1a 1b
6
7
8
1a 1b 6
HF2315
◊
••
HF2620
◊••
HF2417
◊••
