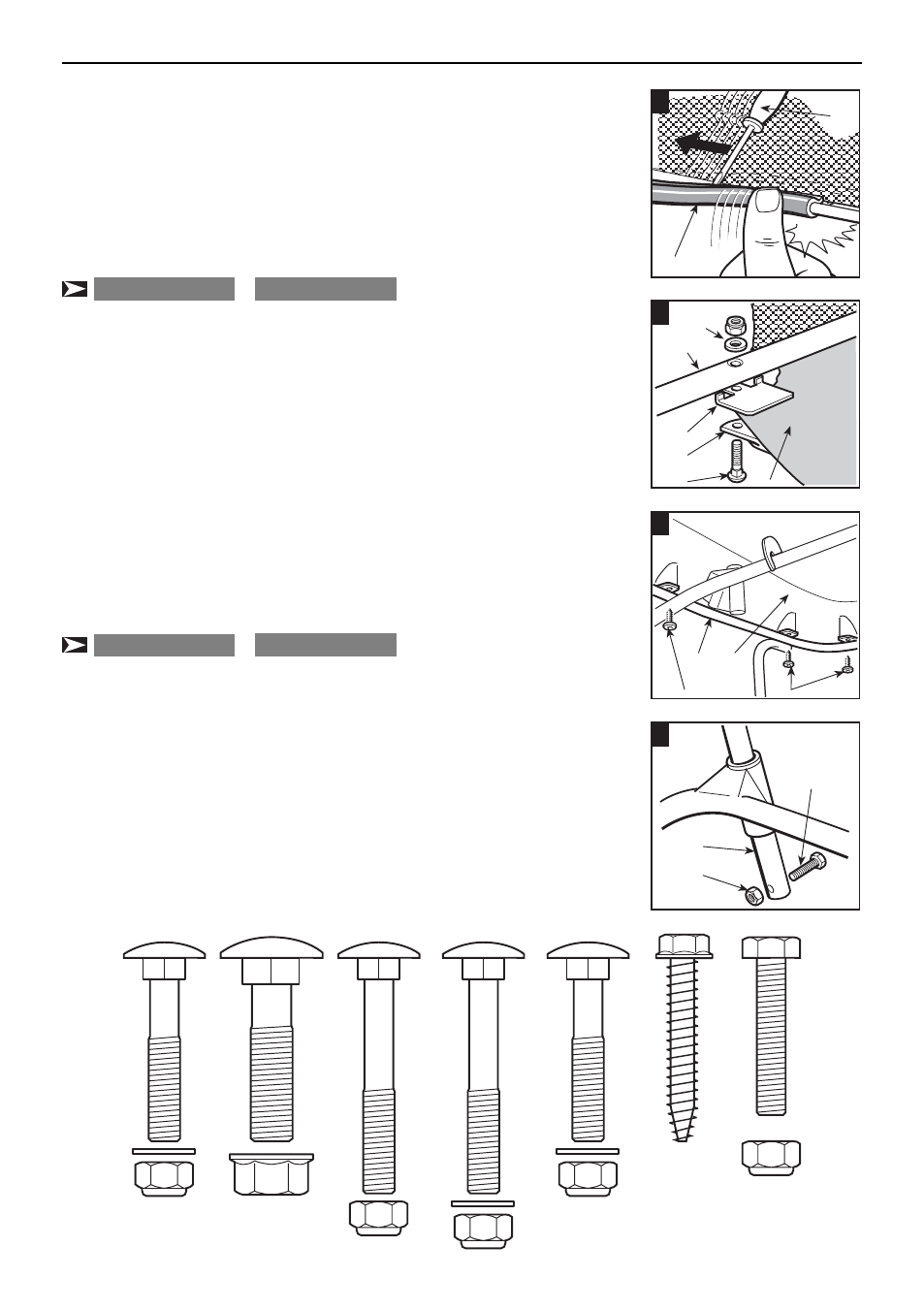

показано на рисунке. Установите две резиновые заглушки
(10) в отверстия двух боковых элементов (7).
E) Вставьте каркас в чехол (11) и убедитесь, что он точно
прилегает к периметру основы. Зацепите пластиковые
профили (12) за трубки каркаса с помощью отвертки (13).
F) Установите пластинку (14) между чехлом и нижней
частью правого бокового элемента каркаса (7a),
совмещая отверстия.
F) Закрепите элемент жесткости (15) под каркасом с
помощью винтов и гаек (16), удерживая плоскую часть
повернутой к чехлу.
G) С помощью шести винтов (18) закрепите чехол (17) на
верхней части каркаса (1).
H) Установите рычаг опрокидывания (19) в его положение
и вставьте винт ограничитель (20) с гайкой (21).
14
РАСПАКОВКА И СБОРКА
21
20
19
14
CLA K
E
F
G
H
13
12
11
7a
15
16
17
1
18
18
16
HF2
••••••SBE
HF2
••••••HME
•
•
•
•
HF2
••••••SBE
HF2
••••••HME
•
•
•
3
6
8
16
18
20 21
(x 4)
(x 4)
(x 2)
(x 2)
(x 6)
9
(x 4)
