Руководство по эксплуатации
4

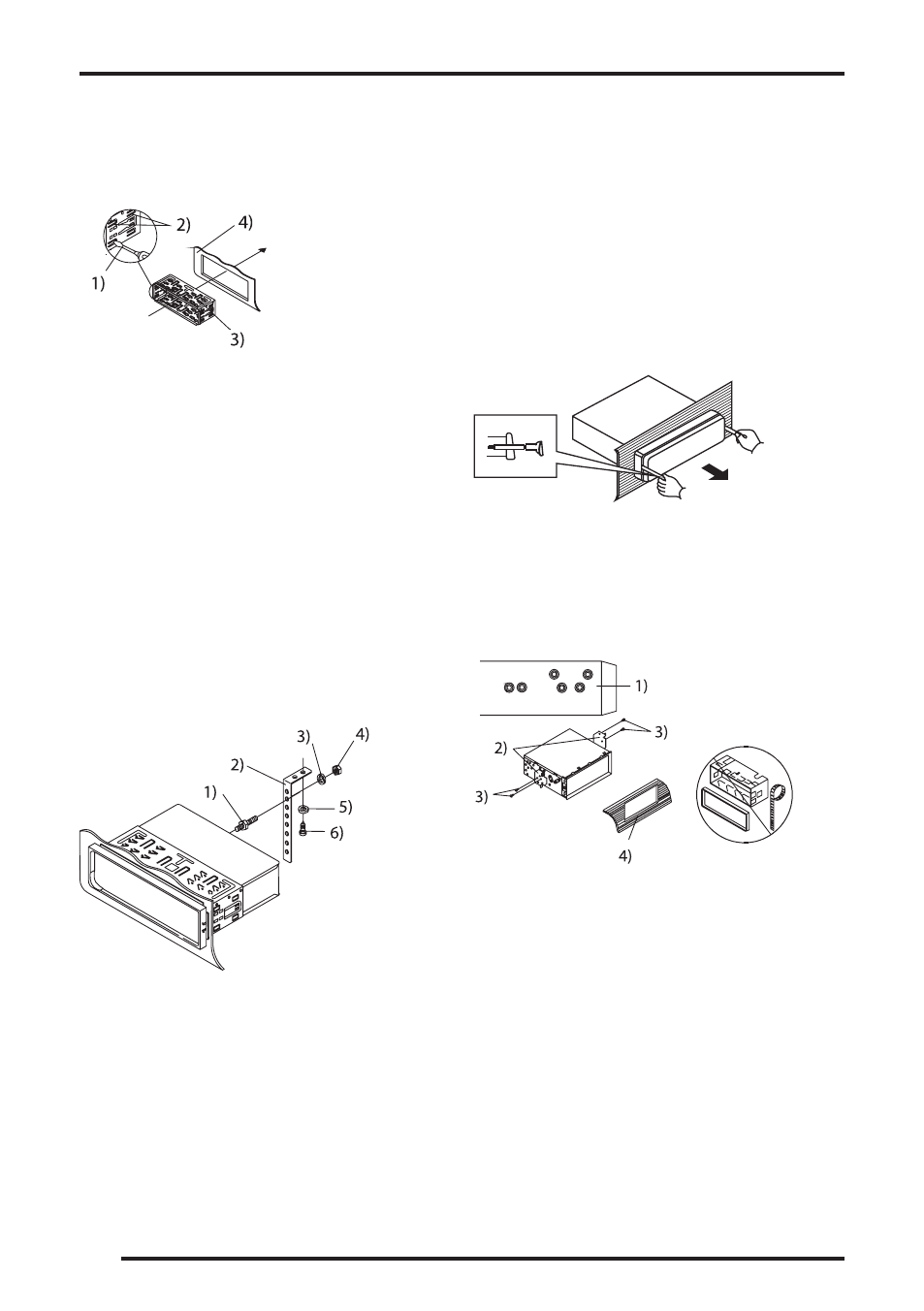

6. Вставьте монтажную раму (без ресивера) в отсек
приборной панели и отогните «язычки» при помо-
щи отвертки. Не все «язычки» подходят под размер
приборной панели автомобиля, выберите наиболее
подходящие.
1) Отвертка
2) Язычки
3) Монтажная рама
4) Приборная панель
7. Подсоедините к проигрывателю разъемы питания
и динамиков, другие провода и кабели, разъем ан-
тенны.
8. Аккуратно вставьте проигрыватель в монтажную
раму до щелчка фиксаторов, следя при этом за по-
ложением подключенных проводов, чтобы случай-
но не повредить их.
9. Закрепите тыловую часть ресивера при помощи
металлической скобы, как показано на рисунке. При
необходимости изогните ее. При установке короткая
часть монтажного болта должна быть ближе к реси-
веру, а длинная - к приборной панели автомобиля.
1) Крепежный болт
2) Металлическая скоба
3) Пружинная шайба
4) Гайка
5) Шайба
6) Винт (5х25мм)
10. Подсоедините провод к «-» клемме автомобильного
аккумулятора. Установите обрамление и переднюю па-
нель (см. раздел Установка и снятие передней панели).
ПОРЯДОК иЗвЛеЧениЯ АППАРАтА
1. Убедитесь, что зажигание выключено. Отсоедините
провод от «-» клеммы аккумулятора автомобиля.
2. Снимите металлическую скобу с задней стенки
устройства (если она устанавливалась ранее).
3. Поднимите верхнюю часть обрамления, а затем ак-
куратно снимите его, потянув на себя.
4. Вставьте до упора ключи, входящие в комплект по-
ставки ресивера, в пазы на боковых поверхностях
передней панели и извлеките ресивер из приборной
панели, потянув его на себя.
тыЛОвОй мОнтАж (метОД 2)
Данный метод установки аппарата применяется для
автомобилей марки Nissan, Toyota. Используйте отвер-
стия, отмеченные соответствующими буквами N и T,
чтобы прикрепить аппарат к кронштейнам.
1) Вид сбоку. Расположение отверстий с отметками T, N
2) Кронштейны
3) Винт
4) Крючок
5) Приборная панель
С помощью отвертки выкрутите винты, крепящие
крючки по бокам ресивера, и снимите крючки.
Выберите позицию, при которой винтовые отверстия
закрепленных в автомобиле кронштейнов и винтовые
отверстия приемника, отмеченные соответствующими
буквами названия марки машины («T» - Toyota или «N»
- Nissan) совпадут, и закрепите проигрыватель при по-
