Руководство по эксплуатации
3
ПОРЯДОК УстАнОвКи и иЗвЛе-
ЧениЯ ПРОиГРывАтеЛЯ
- Перед началом подключения убедитесь, что напряже-
ние в вашем автомобиле соответствует 14,4В., постоян-
ного тока с минусом на корпусе.
- Отключите «-» клемму аккумулятора перед началом
установки для снижения вероятности повреждения
аппарата и предотвращения короткого замыкания при
подключении.
- Выберите такое место для установки ресивера, чтобы
он не мешал водителю при управлении автомобилем.
- Перед тем, как окончательно установить ресивер, под-
ключите электропроводку временно и убедитесь, что
все подсоединения выполнены верно.
- Убедитесь, что подсоединения цветных проводов про-
изведены в соответствии со схемой и что аппарат и вся
аудиосистема работают правильно. Неправильное под-
соединение может вывести из строя ресивер (привести
к сбоям в работе) или повредить электрическую систе-
му автомобиля.
- Для правильной установки используйте только те ком-
плектующие, которые поставляются с аппаратом. Ис-
пользование других комплектующих может повлечь за
собой неисправность.
- Проконсультируйтесь с вашим дилером, если для
установки необходимо просверлить отверстия или про-
извести другие изменения в автомобиле.
- Установите ресивер таким образом, чтобы он не ме-
шал водителю и не повредил пассажира в случае вне-
запной остановки.
- Угол наклона передней стороны ресивера не должен
превышать 30º.
- Не устанавливайте ресивер в местах попадания пря-
мых солнечных лучей или горячего воздуха из отопите-
ля, а также в запыленных и загрязненных местах и ме-
стах с сильной вибрацией.
- Для обеспечения достаточной вентиляции прибора и
снижения риска возгорания не перекрывайте вентиля-
ционные отверстия корпуса и область радиатора.
ПОРЯДОК УстАнОвКи АППАРАтА
Существует два метода установки: стандартный
монтаж на передней панели и установка с помощью
кронштейнов. Далее приводится описание обоих
способов установки с иллюстрациями.

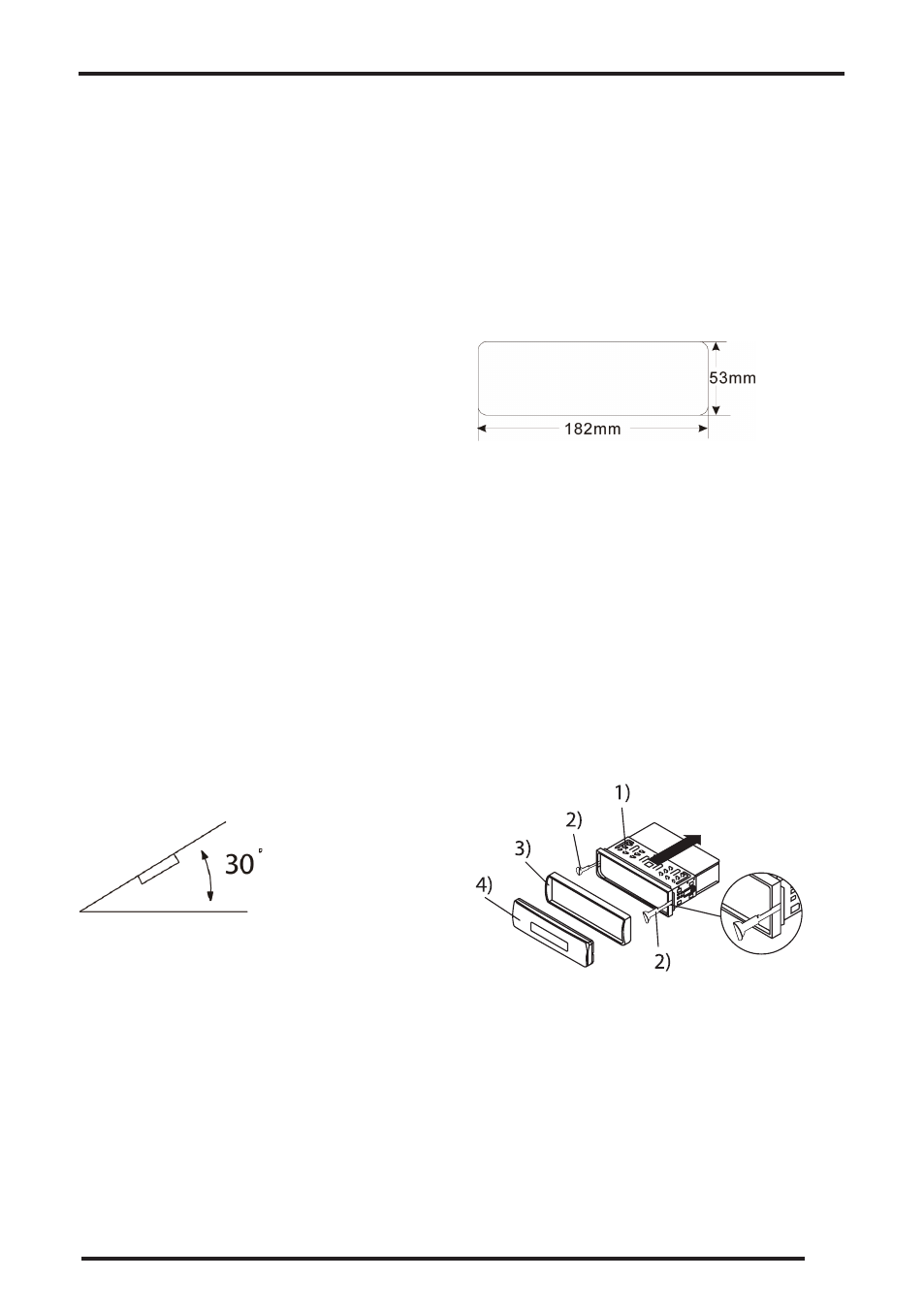

ФРОнтАЛьный мОнтАж (метОД 1)
Для правильной установки устройства отсек прибор-
ной панели должен соответствовать следующим
размерам:
Перед началом установки устройства проверьте пра-
вильность всех подсоединений.
1. Убедитесь, что зажигание выключено. Отсоедините
провод от «-» клеммы аккумулятора автомобиля.
2. Отсоедините провода и антенну, если она использо-
валась для пробного включения.
3. Нажмите кнопку снятия передней панели и извле-
ките съемную панель (см. раздел «Установка и сня-
тие передней панели»).
4. Снимите обрамление.
5. Вставьте до упора ключи, входящие в комплект по-
ставки ресивера, в пазы на боковых поверхностях
передней панели и извлеките ресивер из монтаж-
ной рамы.
3
1) Монтажная рама
2) Ключи
3) Обрамление
4) Съемная передняя панель
