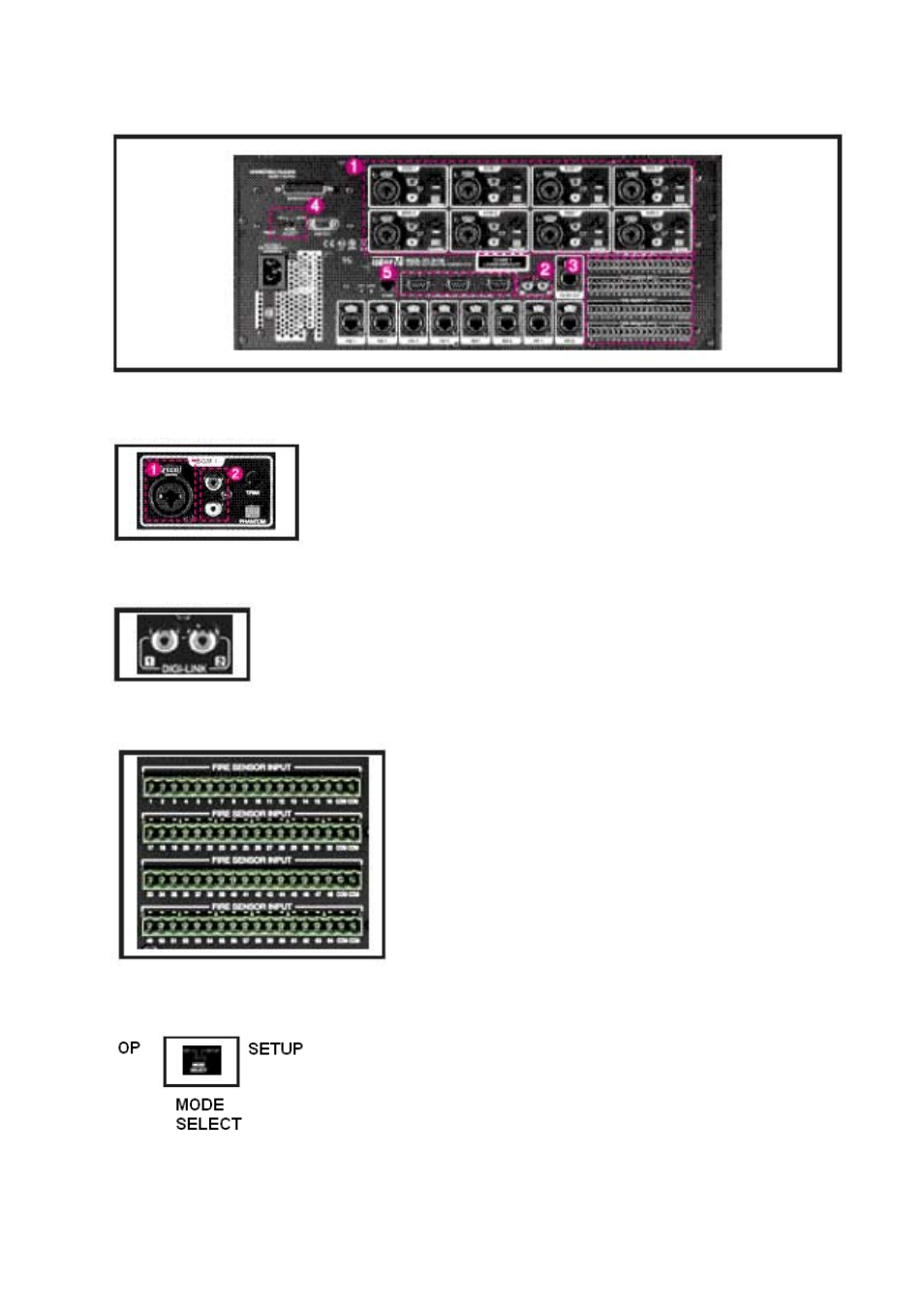

Подключение
дополнительных
источников
к
SI-100
1.
ПОДКЛЮЧЕНИЕ
ИСТОЧНИКОВ
К
РАЗЪЕМУ
INPUT
2.
ПОДКЛЮЧЕНИЕ
ИСТОЧНИКОВ
К
РАЗЪЕМУ
DIGI-LINK
3.
ПОДКЛЮЧЕНИЕ
УПРАВЛЯЮЩИХ
КОНТАКТОВ
К
ПАНЕЛИ
FIRE SENSOR INPUT
4.
ПОДКЛЮЧЕНИЕ
УПРАВЛЯЮЩИХ
КОНТАКТОВ
К
ПАНЕЛИ
FIRE SENSOR INPUT
5.
ДОПОЛНИТЕЛЬНЫЕ
РАЗЪЕМЫ
(
ПОРТ
RS-232)
Используются
для
управления
внешними
,
дополнительными
звуковыми
источниками
CD/TUNER.
1)
MIC INPUT (
Микрофонный
вход
)
2)
LINE INPUT (
Линейный
вход
)
-
Используется
для
подключения
CD/DECK/TUNER/MIXER.
-
Можно
подключить
до
8
таких
источников
.
Для
использования
функции
DIGI LINK,
она
должна
быть
включена
в
программе
SETUP
блока
SI-100.
К
данной
панели
,
м
.
б
.
подключено
до
64
управляющих
сигналов
(
сухой
контакт
).
При
замыкании
определенного
контакта
,
запускается
алгоритм
оповещения
,
заранее
настроенный
в
программе
SETUP
блока
SI-100.
Номер
алгоритма
,
соответствует
номеру
замыкаемого
контакта
(
контакт
замкнуть
с
клеммой
СОМ
).
Переключатель
MODE SELECT
имеет
2
положения
ОР
(
слева
) SETUP
(
справа
).
В
левом
положении
загружается
основная
(Operation)
программа
блока
SI-100.
программе
SETUP
блока
SI-100.
В
правом
положении
загружается
установочная
(Setup)
программа
блока
SI-
100.
программе
SETUP
блока
SI-100.
