Некоторые
особенности
при
подключении
системы
1.
ПОДГОТОВКА
ПЕРЕД
ИНСТАЛЯЦИЕЙ
Перед
началом
проектирования
,
необходимо
учесть
следующие
моменты
:
-
Максимальное
число
зон
в
данной
системе
– 128,
максимальное
количество
используемых
терминалов
(SP-
100. PP-100) -128.
-
На
одном
терминале
,
можно
реализовать
до
6
зон
(
каналов
).
-
К
центральному
блоку
может
быть
подключено
не
более
8
микрофонных
консолей
SR-100/100KR.
Каждая
консоль
имеет
свой
приоритет
(
адрес
1 –
самый
высокий
,
адрес
8 -
самый
низкий
),
номер
приоритета
,
соответствует
номеру
входа
на
центральном
блоке
и
устанавливается
свитчами
на
адресной
панели
.
ВНИМАНИЕ
:
Не
устанавливайте
одинаковые
адреса
на
консолях
,
это
может
привести
к
сбою
в
системе
.
2.
ИНСТАЛЯЦИЯ
-
Коммутацию
блоков
системы
осуществляйте
при
выключенном
питании
.
-
Монитор
желательно
установить
на
высоте
,
оптимальной
для
просмотра
и
управления
.
-
Некоторые
блоки
системы
,
питаются
от
220
В
,
поэтому
,
для
обеспечения
бесперебойного
питания
,
используйте
блоки
UPS.
Конфигурация
и
инсталляция
системы

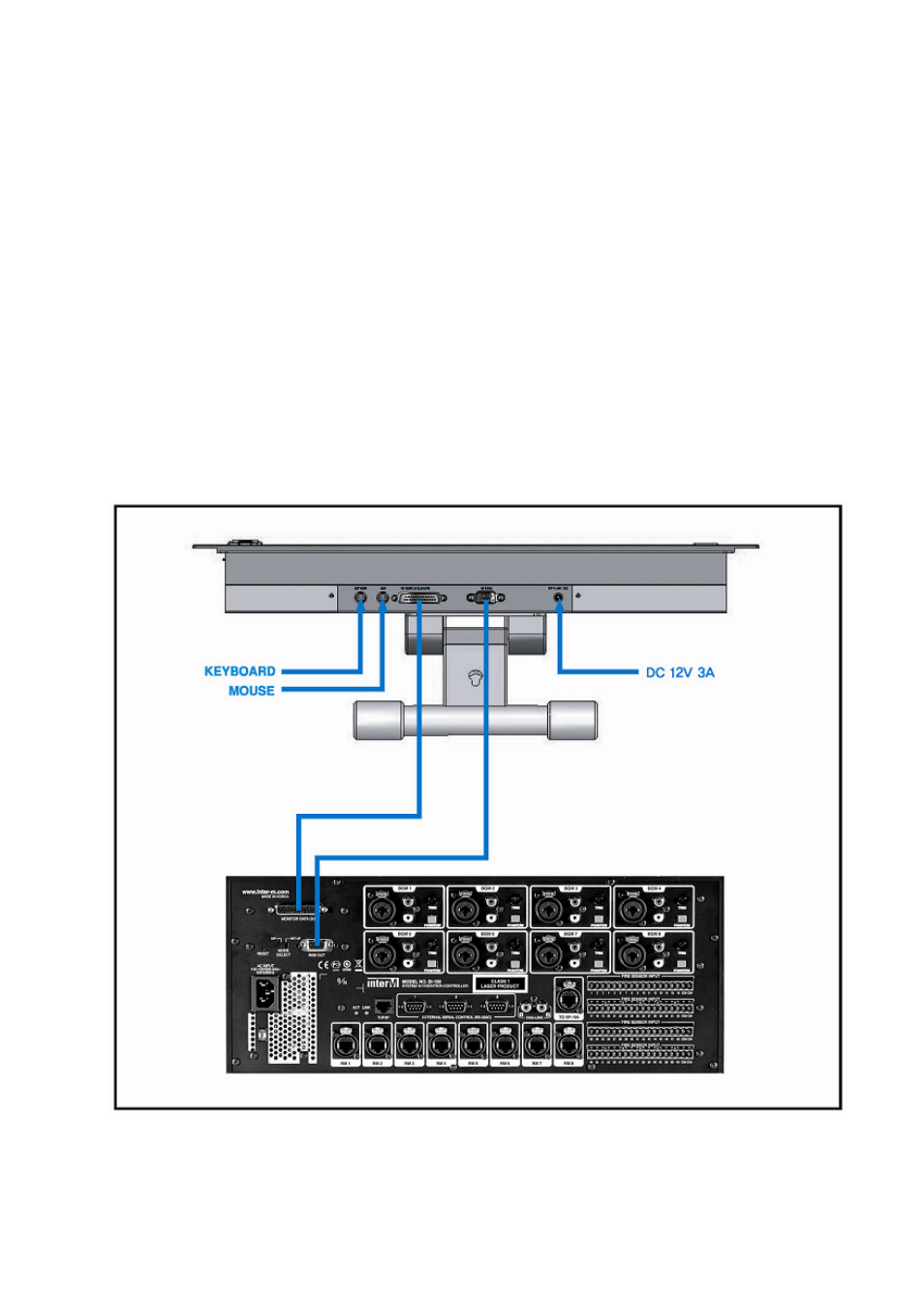

1.
ПОДКЛЮЧЕНИЕ
SM-100
К
SI-100
1)
Подключите
мышь
и
клавиатуру
к
монитору
SM-100.
2)
Подключите
RGB
кабель
от
SI-100
к
монитору
SM-100.
3)
Подключите
кабель
данных
от
SI-100
к
монитору
SM-100.
4)
Подключите
адаптер
DC-12V
к
монитору
SM-100.
