6. Установка канатной стенорезной системы
6.1. Сквозные отверстия для алмазного каната
-
Подробно и точно спланировать процедуру работы перед началом установки
системы и перед бурением сквозных отверстий.
-
Пробурить сквозные отверстия для алмазного каната (см. Рис. 6.1, № 3).
Использовать подходящую бурильную технику, исходя из особенностей
базового материала:
〉 Комбинированный перфоратор, напр. Hilti TE 55 с диам. бура 32 мм
〉 Алмазную бурильную машину, напр. Hilti DD-80 E или DD-160 E со
следующими коронками:
≥ DD-BR 37 / 430 для отверстий глубиной прибл. 70 см
≥ DD-BU 67 / 430 при глубине 70 см и более.
6.1. Крепление к базовому материалу.
-
Жесткое и надежное крепление является базовым условием для эффективной и
безопасной резки. Мы рекомендуем применять бурильную и анкерную системы
Хилти.
-
Крепежи, годные для конкретного базового материала, должны применяться для
закрепления опорных рельс и опор с роликами. При этом при установке
инструкции производителя анкера должны быть соблюдены. Например, при
применении металлического расширяющегося анкера HKD M12 должно быть
соблюдено минимальное расстояние от края 18 см. Общим правилом является
условие, что данный анкер должен быть установлен
≥ 5 мм ниже поверхности
бетона. После бурения отверстия следует удалить пыль.
6.2. Рекомендуемый метод крепления при помощи зажимного шпинделя и зажимной
гайки
Для крепления опорных рельс и станины с роликами Хилти рекомендует применять анкер
HKD-D в сочетании с зажимным шпинделем с двойной резьбой и зажимной гайкой с
вращающейся опорной пластиной.
Преимущества
1. Гибкая зажимная гайка / опорная пластина обеспечивают безопасное крепление даже
на неровных поверхностях и когда отверстие под анкер пробурено под углом.
2. Червячная резьба для быстрой сборки и разборки.
3. Анкер можно установить глубже.

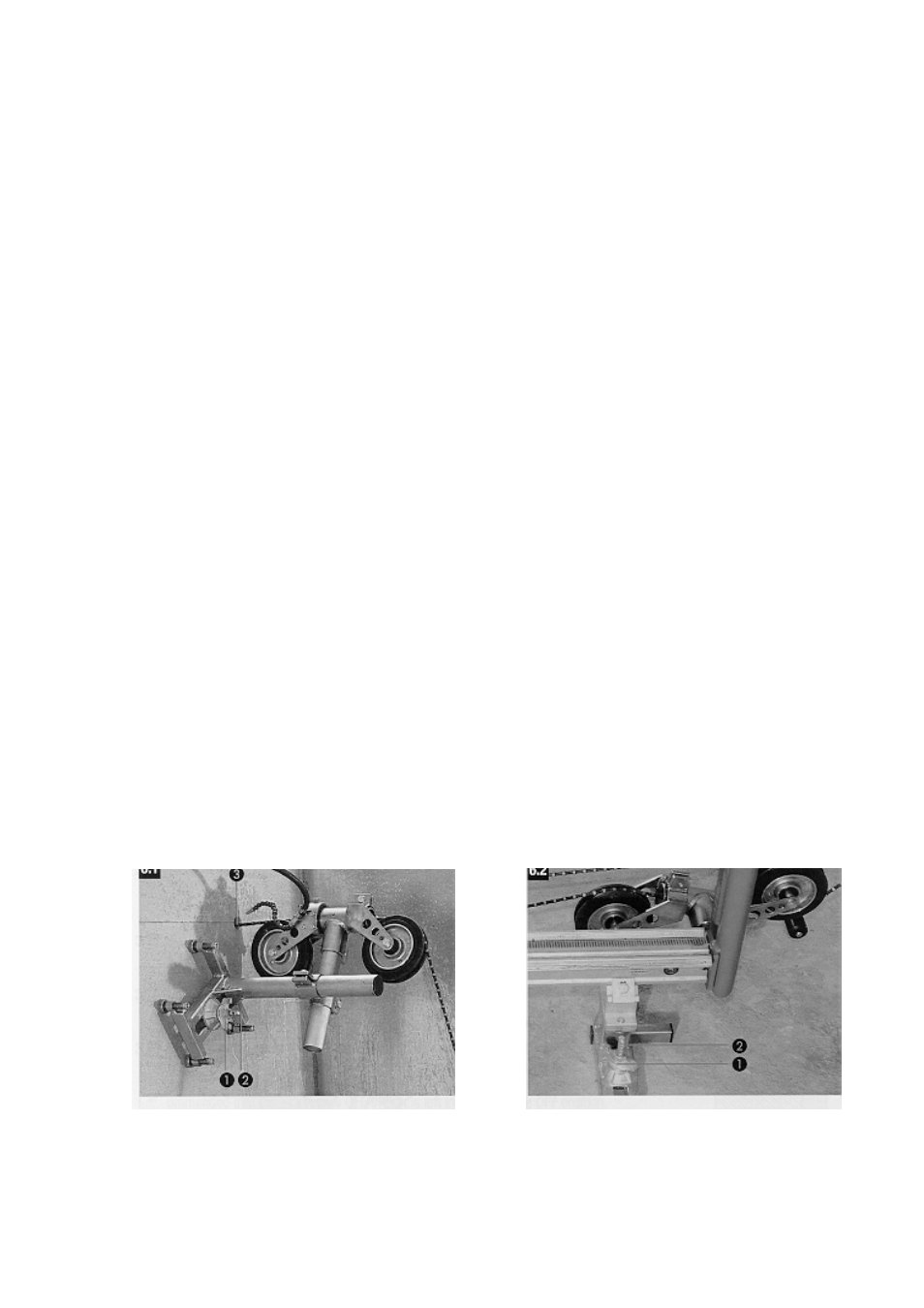

∂ Зажимная гайка с поворачивающейся опорной пластиной
• Зажимной шпиндель с двойной резьбой
÷ Сквозное отверстие для алмазного каната
