13
7.5 Выравнивание направляющих роликов
Общим правилом является то, что направляющие ролики должны быть выравнены между
собой так, чтобы алмазный канат всегда проходил по середине ролика (сводя к минимуму
риск соскальзывания каната).
Исключение
Два направляющих ролика на
ненатянутой стороне между
распределительным роликом
каната и опорой с роликами в точке
вхождения каната в бетон должны
быть установлены с небольшим

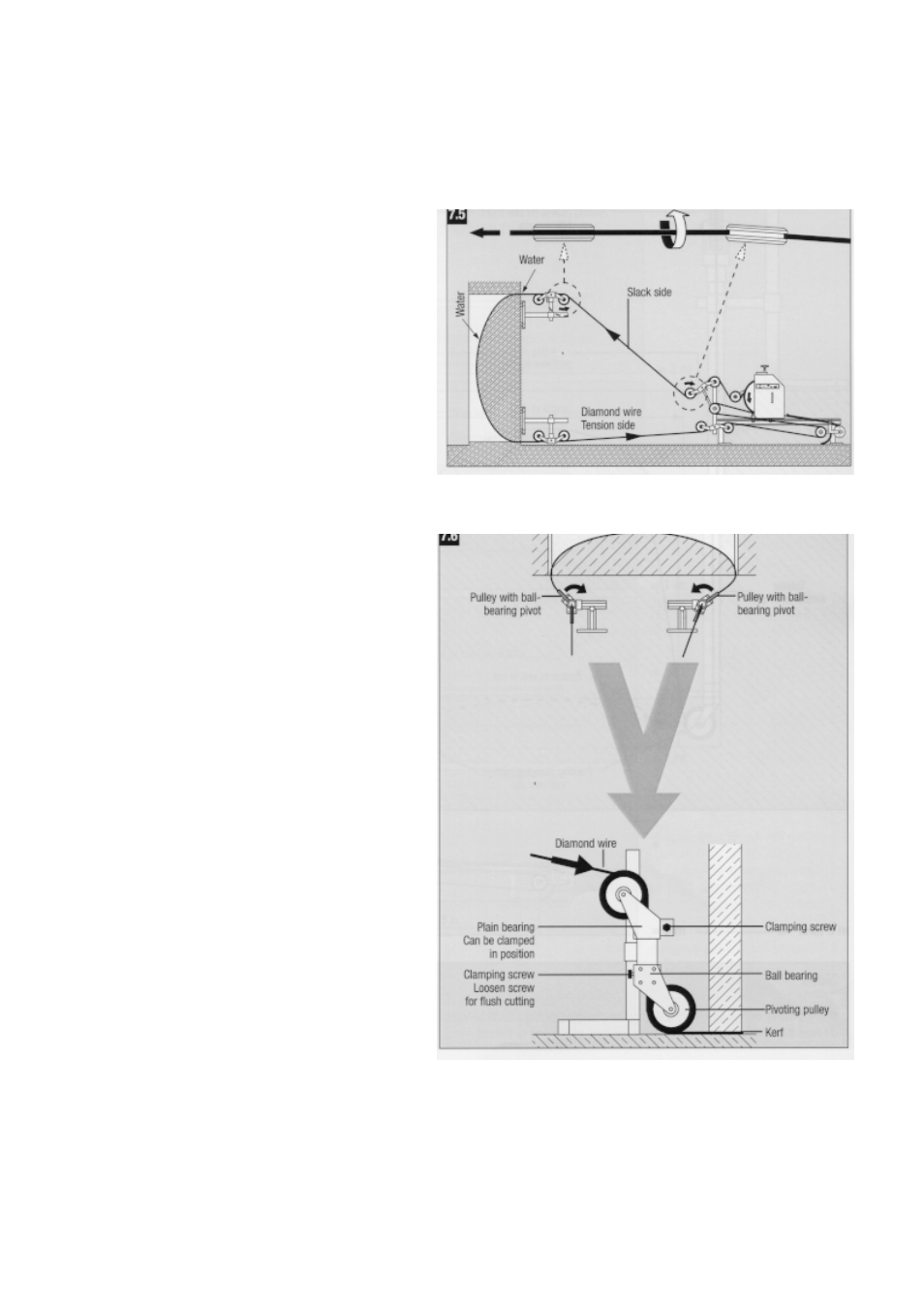

углом ( см. рис. 7.5). Это помогает
алмазному канату вращаться
вокруг собственной оси во время
резки, тем самым обеспечивая
более равномерный износ.
7.6 Резка вровень с поверхностью
- Для резки вровень с
поверхностью обязательно
должны использоваться ролики с
шарниром на подшипниках. Такие
ролики сконструированы, чтобы
легко вращаться и повторять
движение алмазного каната. Их
легко можно отличить от роликов,
имеющих обычные подшипники
(см. рис. 10.3).
- Ролики с шарниром на
шарикоподшипниках должны
располагаться в местах входа или
выхода каната в бетон или из
него.
