Воздуховод, Заслонка для предотвращения образования конденсата – Инструкция по эксплуатации Miele DA 3160 EXT
Страница 33

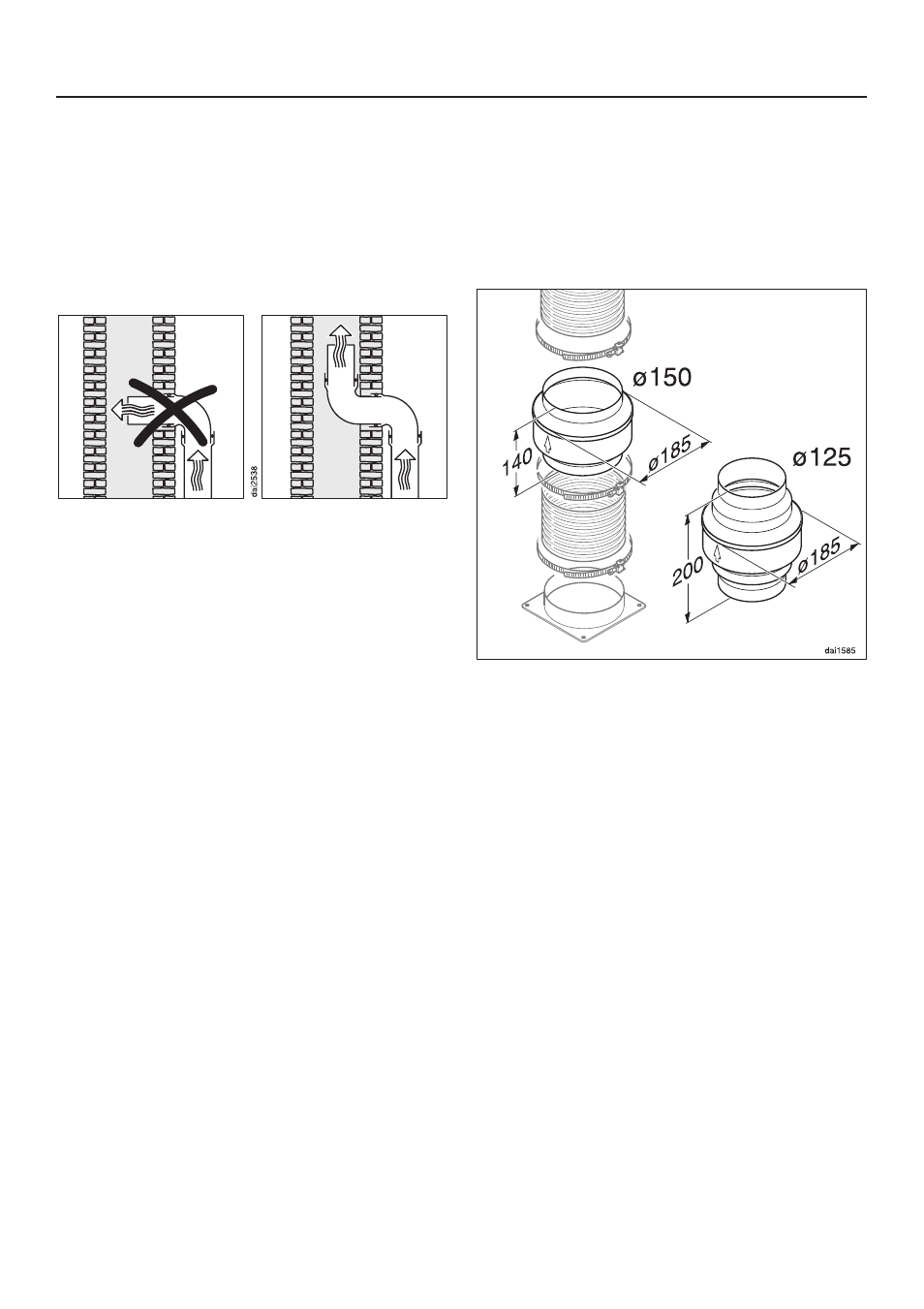

– Если вытяжной канал выводится
на улицу, то рекомендуется
встраивание в стену раздвижного
вентиляционного патрубка или
крышного проходного изолятора
(дополнительно приобретаемые
принадлежности).
– Если вытяжной канал выводится в
дымовую трубу, то входной патру-
бок должен быть изогнут в на-
правлении потока воздуха.
Важно!
Если воздуховод прокладывается
через холодные помещения, чердаки
и т.д., то внутри отдельных участков
может возникать сильный перепад
температур. Это повлечет за собой
образование конденсата. В таком
случае необходима изоляция возду-
ховода.
Заслонка для
предотвращения
образования конденсата
(дополнительно приобретаемая при-
надлежность)
Кроме оснащения воздуховода соот-
ветствующей изоляцией, рекоменду-
ется также монтаж данной заслонки,
которая улавливает и испаряет об-
разующийся конденсат.
Соответствующую заслонку можно
приобрести для воздуховода C 125
èëè C 150 мм.
При установке заслонки имейте в
виду то, что она должна устанавли-
ваться в определенном положении, a
именно, вертикально и по возмож-
ности на малом расстоянии от вы-
пускного штуцера вытяжки (над
ним). Стрелка на корпусе указывает
направление выдувания воздуха.
У кухонных вытяжек, которые подго-
товлены для подключения к вынос-
ному вентилятору (модельный ряд
...EXT
Воздуховод
33
