a 1 выходной штуцер
для воздуховода C 150 ìì.
b 1 переходный штуцер
для воздуховода C 125 ìì.
c 1 невозвратный клапан
для встраивания в выходной шту-
цер (не в режиме циркуляции воз-
духа)
d 2 монтажных уголка
для размещения вытяжки в
навесном шкафу.
e 1 промежуточный профиль
для закрывания зазора между зад-
ней стороной прибора и стеной.
f Монтажный комплект для рабо-
ты в режиме циркуляции
Включает в себя выходную венти-
ляционную решетку, алюминиевый
шланг и шланговые хомуты (не вхо-
дит в комплект поставки, допол-
нительно приобретаемая принад-
лежность, см. "Технические харак-
теристики").
g Монтажный комплект DML 300
для монтажа откидной фрон-
тальной панели
Включает в себя складные уголки
и крепежные шурупы для присое-
динения мебельного фронта (не
входит в комплект поставки, до-
полнительно приобретаемая при-
надлежность).

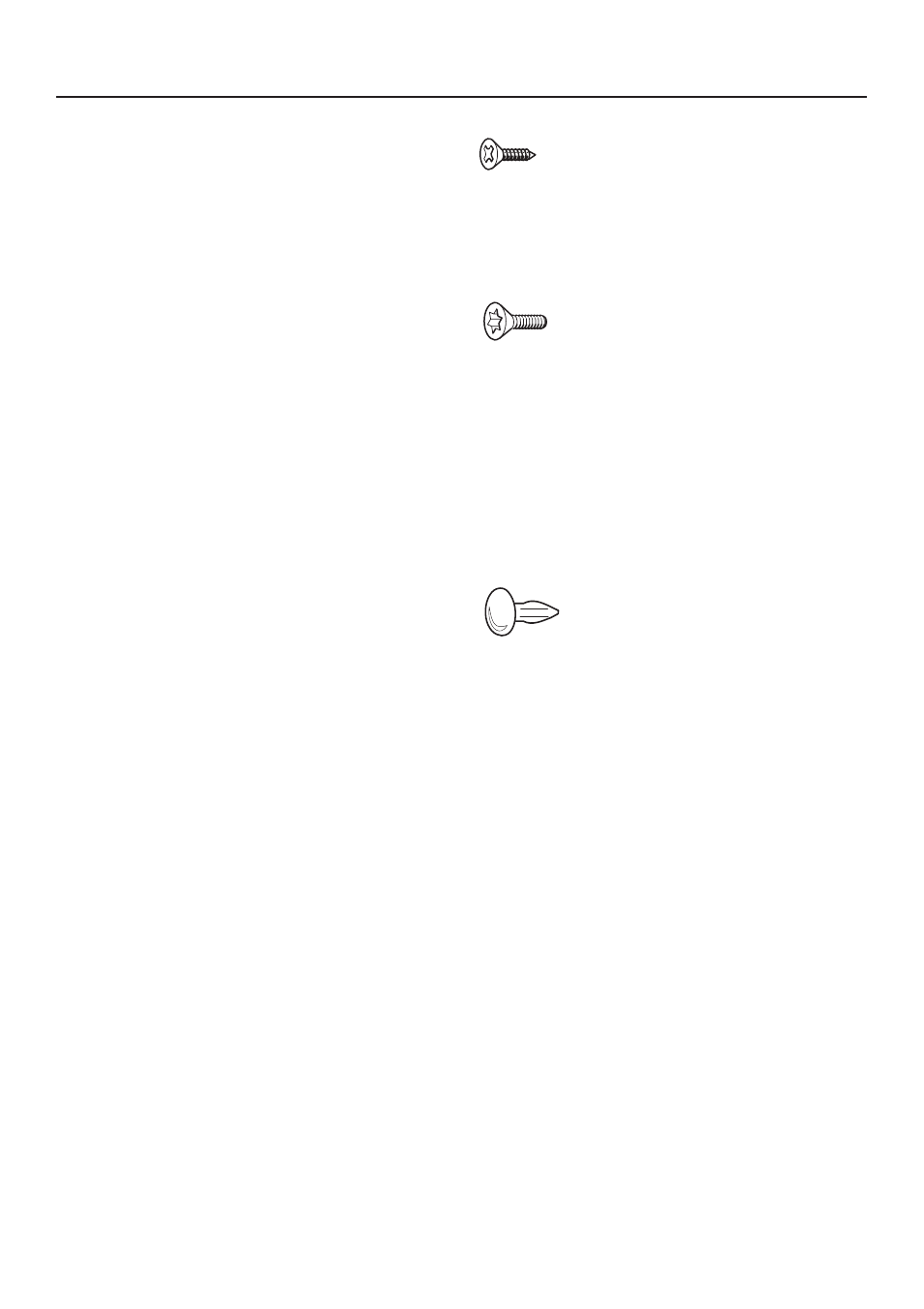

14 шурупов 3,5 x 16 мм
для закрепления вытяжки в
навесном шкафу.
8 шурупов M4 x 12 мм
для прикрепления вытяжки к
монтажным уголкам.
4 шурупа могут быть использованы в
качестве альтернативы пластиковы-
м клепкам для прикрепления проме-
жуточного профиля.
4 пластиковые клепки
для соединения промежуточного
профиля с задней стороной прибора.
