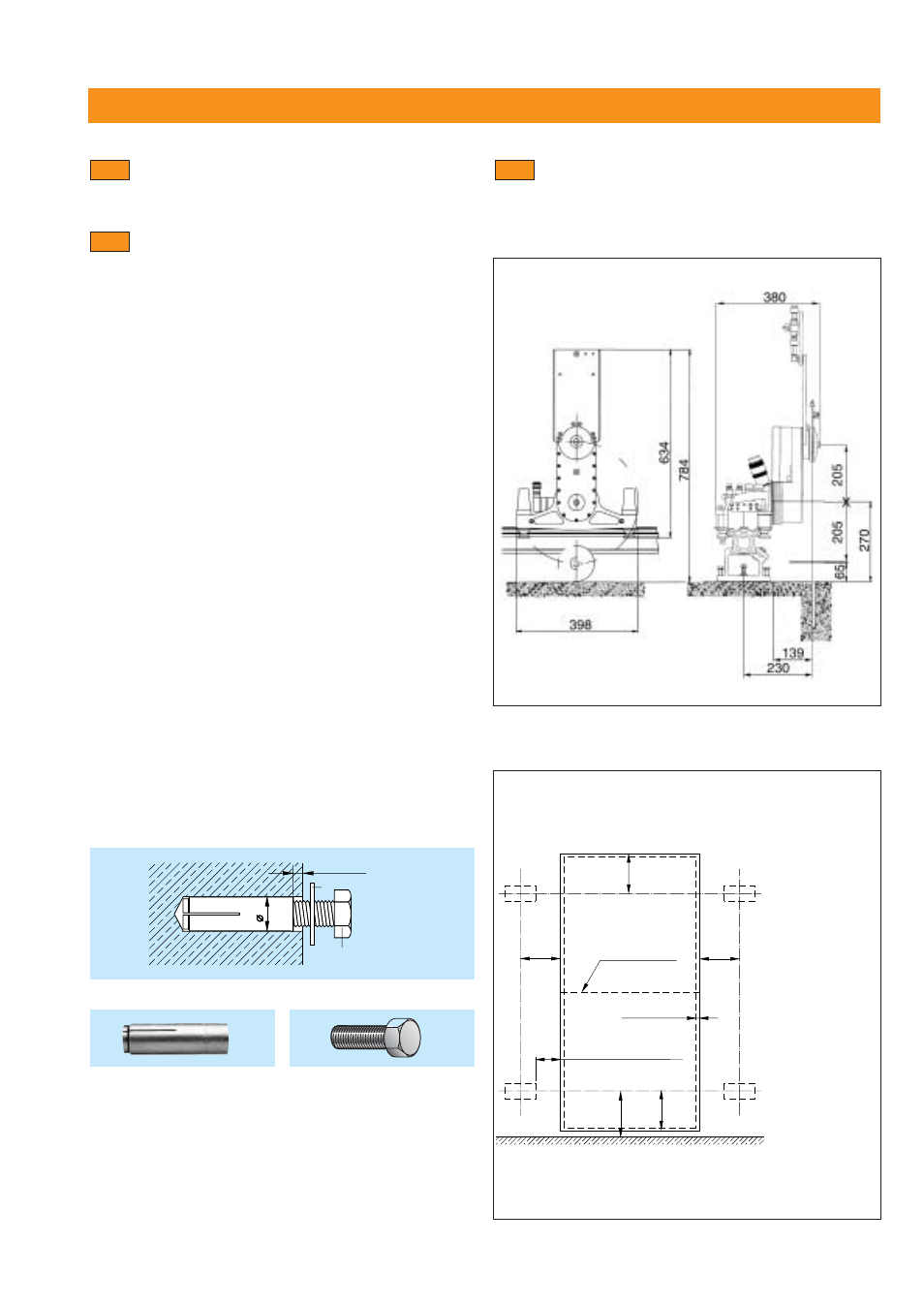

6. Перед запуском в работу
Настройка системы
(стенорезной машины)
Закрепление на материале основания
■ Эффективное и безопасное применение системы
резания может быть обеспечено при надежном и
жестком креплении ее анкерами к материалу
основания. Мы рекомендуем использовать
сверлильные установки и анкерные системы Hilti.
■ Рельсовые опоры и опоры для резания под углом
должны фиксироваться анкерами, предназначенными
для использования с имеющимся материалом
основания. При установке анкеров, выполнять
инструкции изготовителя анкерных креплений.
■ При монтаже, например, расклинивающегося
металлического анкера Hilti HKD M12, необходимо
чтобы минимальное расстояние до ближайшей
кромки составляло 20 см. Из отвесртий должна
быть выдута шламовая пыль; монтаж анкеров
выполняется примерно на расстоянии 5 мм ниже
поверхности бетона.
■ В кирпичной кладке и т.п. могут использоваться
химические анкера, Hilti HIT или сквозные шпильки.
■ На сильно неровных поверхностях, необходимо
использовать прокладочные или уплотнительные
элементы, монтируемые в требуемых точках под
рельсовыми опорами. Альтернативной выравнивание
рельсовых опор можно выполнить соответствующей
регулировкой установочных болтов.
■ Наиболее широко используемые анкера для
железобетонного основания:
Рекомендовано Hilti:
HKD-D M 12
×
50, d 16
Рекомендуется использовать оцинкованные болты.
Прим. 5 мм
d
mm
Шайба
Болт M 12
×
40
Марка 8.8
6.2.1
6.2
Размещение рельсовых опор для
выполнения стандартных разрезов
Основные габариты DS-TS 32 и расстояние от резания
(мм):
Пример: Выпиливание дверного проема
6.2.2
5
235
230
139
Расстояние от
линии разреза
235
275
Возможный
разделительный
разрез
Ширина реза
ܨ
Точно выровнять
(установить по
уровню) верхнюю
рельсовую опору
и затянуть.
ܩ
Выровнять нижнюю
рельсовую опору
и слегка затянуть.
230
