2. Описание

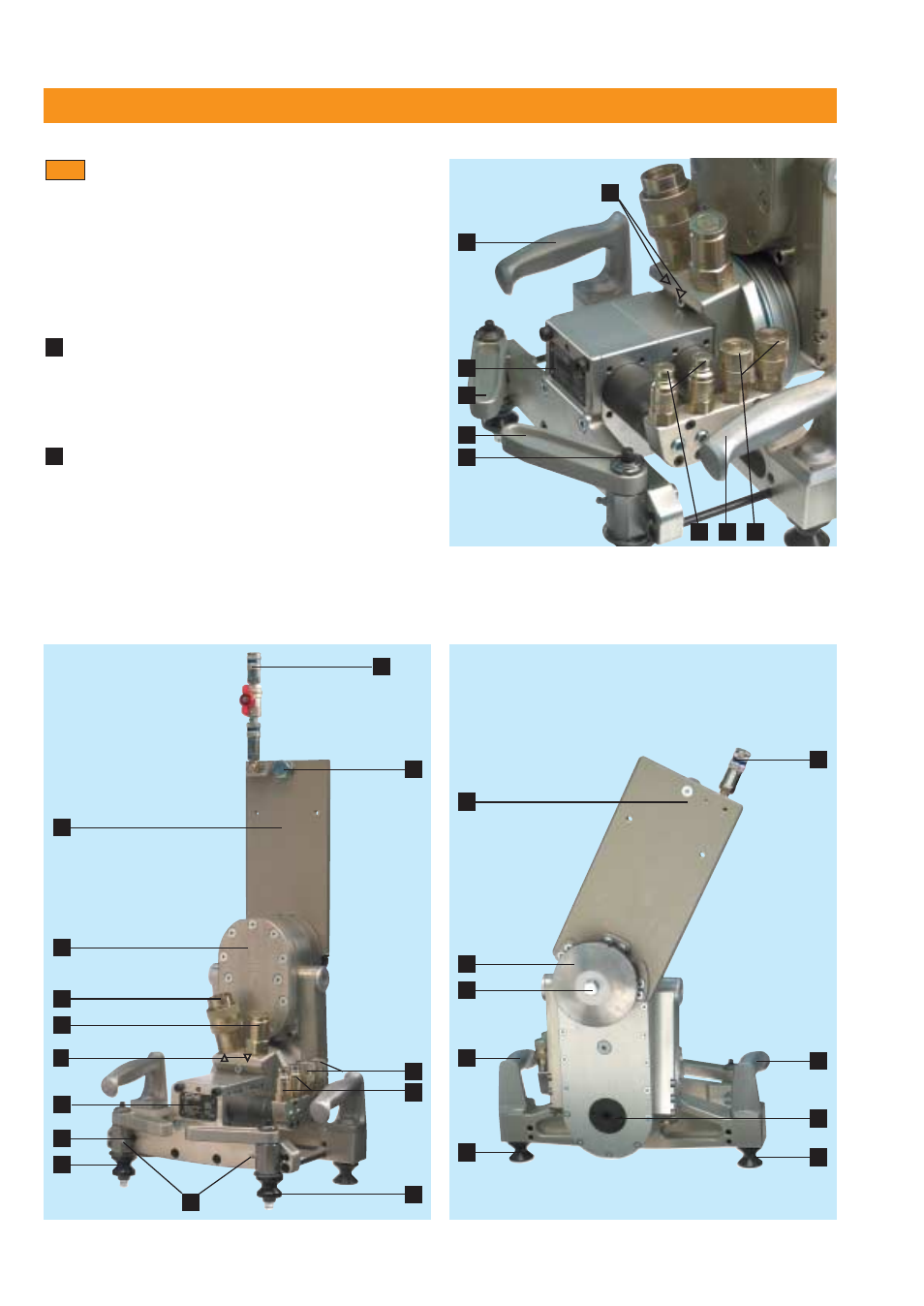

Режущая голова DS-TS 32
Ẅ Рука головы с встроенным двигателем
ẅ Держатель защитного кожуха (перемещается
вместе с рукой головы)
Ẇ Каретка с износостойкими стальными роликами
кулачкового (эксцентрикового) типа
ẗẎ
ẇ Блокрующая рукоятка ролика кулачкового типа
Ẉ Гидравлический штуцер (PH
3
/
4
″
) – шланг высокого даления
Направление потока масла
ẉ Гидравлические штуцеры (PH
3
/
4
″
) – возвратный шланг
Ẋ Гидравлические штуцеры (FH
1
/
4
″
) – подача
ẋ Гидравлические штуцеры(FH
1
/
4
″
) – поворот руки головы
Ẍ Подача воды
Водяной регулировочный клапан: может быть
установлен на держателе кожуха или на гидроагрегате
ẗẖ Монтажный фланец диска со специальным болтом
M12
×
25 из стали класса прочности 10.9
ẗẔ
ẗẍ Захваты
ẗẎ Ролики кулачкововго типа
ẗẏ Зажимной болт для установки держателя
защитного кожуха и самого кожуха
ẗẐ Блокировочная кнопка для ролика кулачкового типа
9A
5A
2.3.7
11
8
7
17
9A
9
11
13
12
8
7
12
11
15
4
4
14
2
1
6
5
5A
15
3
12
16
2
10
18
11
12
ẗẑ Табличка с техническими данными
ẗẒ Масленка для смазки подшипника ролика кулачкового типа
ẗẓ Держатель для резины защитного кожуха
ẗẔ Специальный болт M12
×
25 / 10.9
5A
