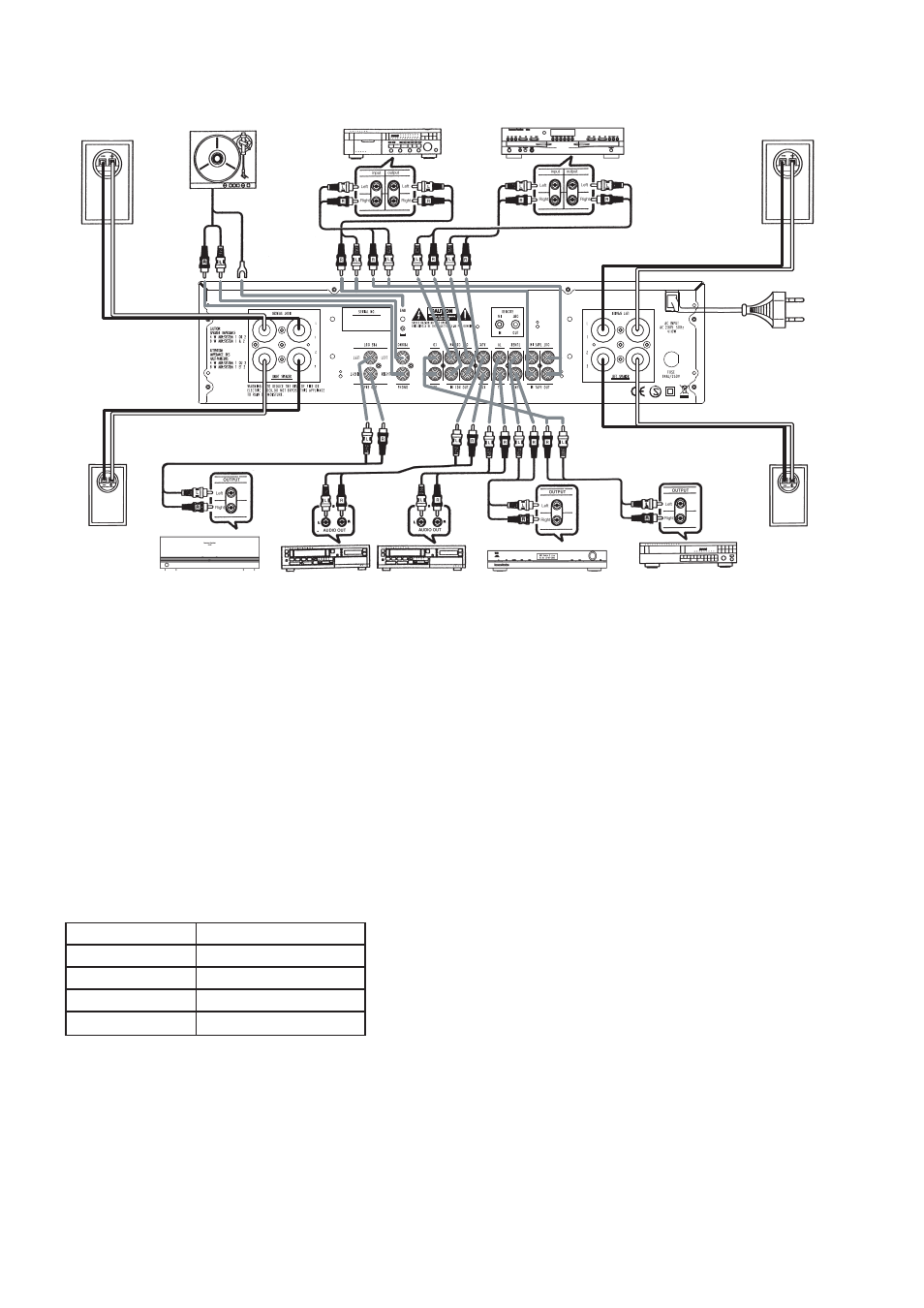

Подключение
Проигрыватель
Видеомагнитофон 2
Видеомагнитофон
1
Тюнер
Подключение дополнительных устройств
1. Убедитесь, что усилитель и другие устройства выключены.
2. Подключите выходы (OUT) дополнительного устройства ко входам (IN) на задней панели усилителя, вход (Rec IN)
кассетной деки к выходу (Rec OUT) на НК 980. Используйте, белый, черный или серый разъем для подключения
левого канала; используйте красный разъем для подключения правого канала.
3. Проигрыватель виниловых пластинок должен подключаться к гнезду PHONO специальным кабелем с заземляющей
жилой.
Использование пульта дистанционного управления
Подключите внешний инфракрасный датчик к разъему (REMOTE IN) на задней панели. Дистанционное управление
также возможно через другое устройство, у которого имеется встроенный инфракрасный датчик и выход дистанционного
управления, который можно подключить ко входу дистанционного управления на усилителе.
Вся продукция Harman Kardon снабжена входами (Remote In) и выходами дистанционного управления (Remote Out), а так
же разъемами, совместимыми с другими устройствами, исключая Citation 22, 24 и 25.
Другие производители телеметрических датчиков и комплектующих могут быть не совместимы. Второй шнур можно
использовать для подключения гнезда дистанционного Выхода к дистанционному Входу другого устройства.
Подключение акустических систем
1. Для лучшего воспроизведения используйте высококачественный кабель для акустических систем.
Можно использовать кабель, если он соответствует следующим требованиям:
Длина (в метрах)
Минимальный Диаметр
1.25 мм.
2. Избегайте скручивания кабеля вблизи разъемов.
Внешние усилители мощности
При желании увеличить мощность, соедините гнезда выхода предварительного усилителя (PreOut) с гнездами Входа (In)
на внешних усилителях. Уровень выходного сигнала может регулироваться от -3 до +3 dB при помощи внутреннего
потенциометра. Для регулировки уровня, аккуратно вставьте маленькую отвертку в потенциометр и поверните по часовой
стрелке для увеличения и против часовой для уменьшения мощности выходного сигнала.
Внимание: При подключении двух пар колонок сопротивление каждой колонки должно быть не менее 8 Ом.
Не используйте колонки с сопротивлением ниже 4 Ом, это может привести к выходу усилителя из строя.
Электропитание усилителя
Включите шнур в розетку 220В. Индикатор питания подсветится, показывая, что питание включено. Для того, чтобы
полностью отключить питание, основную вилку необходимо вынуть из сети.
4
В розетку
переменного
тока
Акустическая система 2
Левый канал
Акустическая система1
Левый канал
CD рекордер
Кассетная дека
Акустическая система1
Правый канал
Акустическая система1
Правыйканал
Проигрыватель
компакт-дисков
Акустическая
система 2
Правый канал
2-2.5 мм.
1.6 мм
1 мм.
более 6
до 6
до 4
до 2,5
