Инструкция по эксплуатации Harman-Kardon TU 980
Страница 5
Установки и подключения.
Аудио подключения
После того, как вы достали устройство из коробки и установили на твердой поверхности, способной
выдержать его вес, необходимо подключить тюнер к усилителю. Это нужно сделать при первичной
установке тюнера.
Оборудование для подключения
При выполнении подключений источников и записывающих устройств, мы рекомендуем использовать
только высококачественные межкомпонентные кабели для сохранения качества сигнала.
Когда вы выполняете подключения к аудио источникам всегда необходимо отключать устройство от
сети переменного тока; это поможет избежать непреднамеренной отправки аудио или импульсного
сигнала, способного повредить ваши громкоговорители.
1. Подключите аналоговый выход TU 980 к входу для тюнера на вашем усилителе.
2. Для приема DAB сигналов, подключите оптический или коаксиальный цифровой выход TU 980 к
оптическому цифровому аудио входу на вашем усилителе.

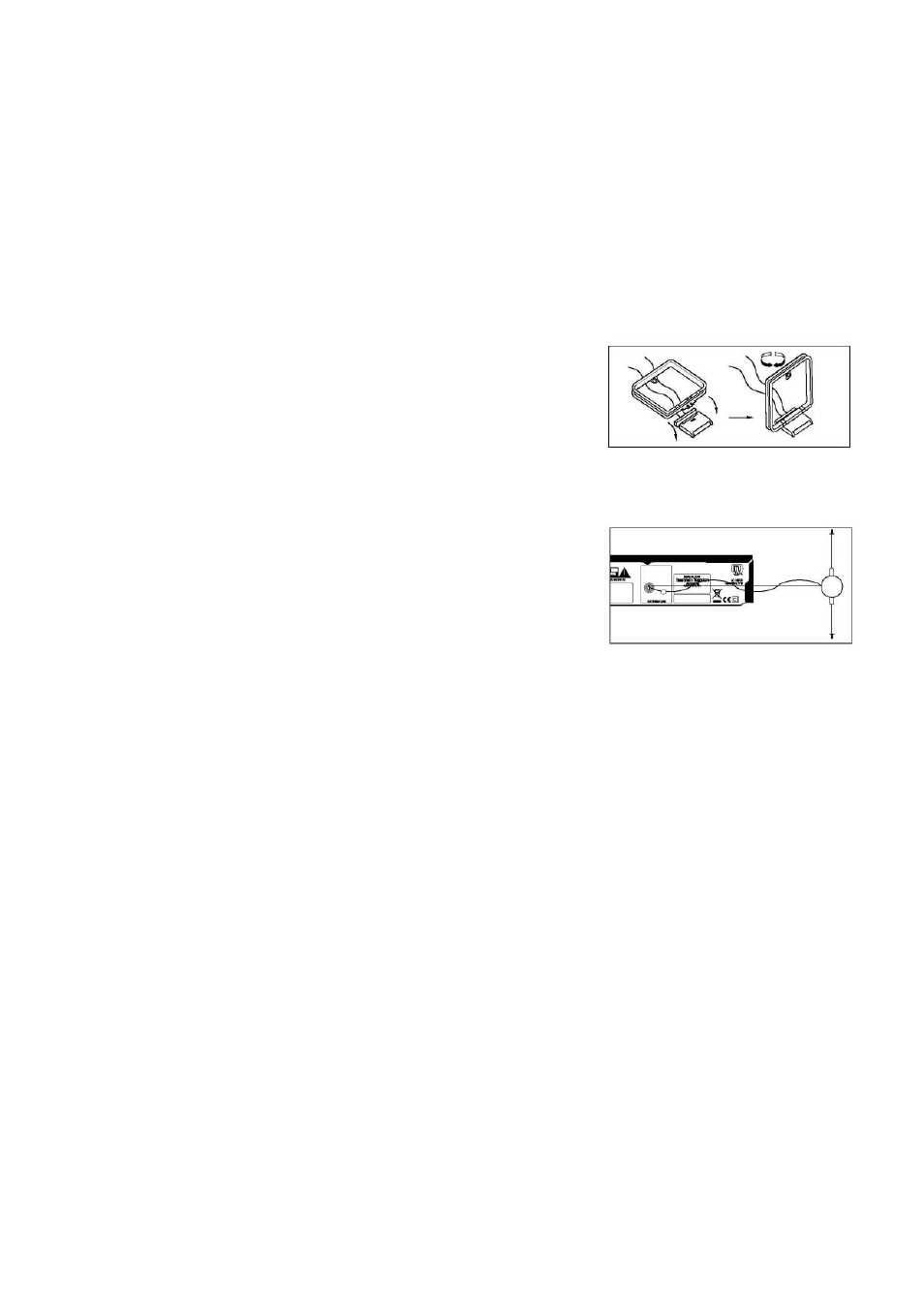

3. Соберите рамочную антенну АМ, прилагаемую к устройству, как
показано на рисунке. Подсоедините антенну к разъемам (3) AM
антенна. Для улучшения приема отведите антенну на достаточное
расстояние от тюнера, а также от других источников
радиоизлучения – телевизора или компьютера. Не забудьте
подсоединить провод заземления к разъемам GND.
4. Подключите FM антенну к разъему (2) FM антенна. Антенна
может быть внешней, активной, подключенной от кабельной системы.
При этом используйте адаптер 300/75 Ом. Антенна, входящая в комплект поставки только для
внутреннего пользования.
5. Подключите DAB антенну к соответствующему разъему.
Прилагаемая в комплектации антенна предназначена только для
внутреннего пользования. Закрепите антенну в вертикальном
положении на стене. Сила сигнала может отображаться на дисплее
с помощью [11] кнопки Select. Изменяя положение антенны, вы
можете увеличить силу сигнала. Также можно установить
дополнительную внешнюю антенну, которую можно купить у вашего
дилера. Когда все подключения выполнены, вставьте вилку шнура
питания в розетку переменного тока.
