Инструкция по эксплуатации Harman-Kardon TU 980
Страница 3

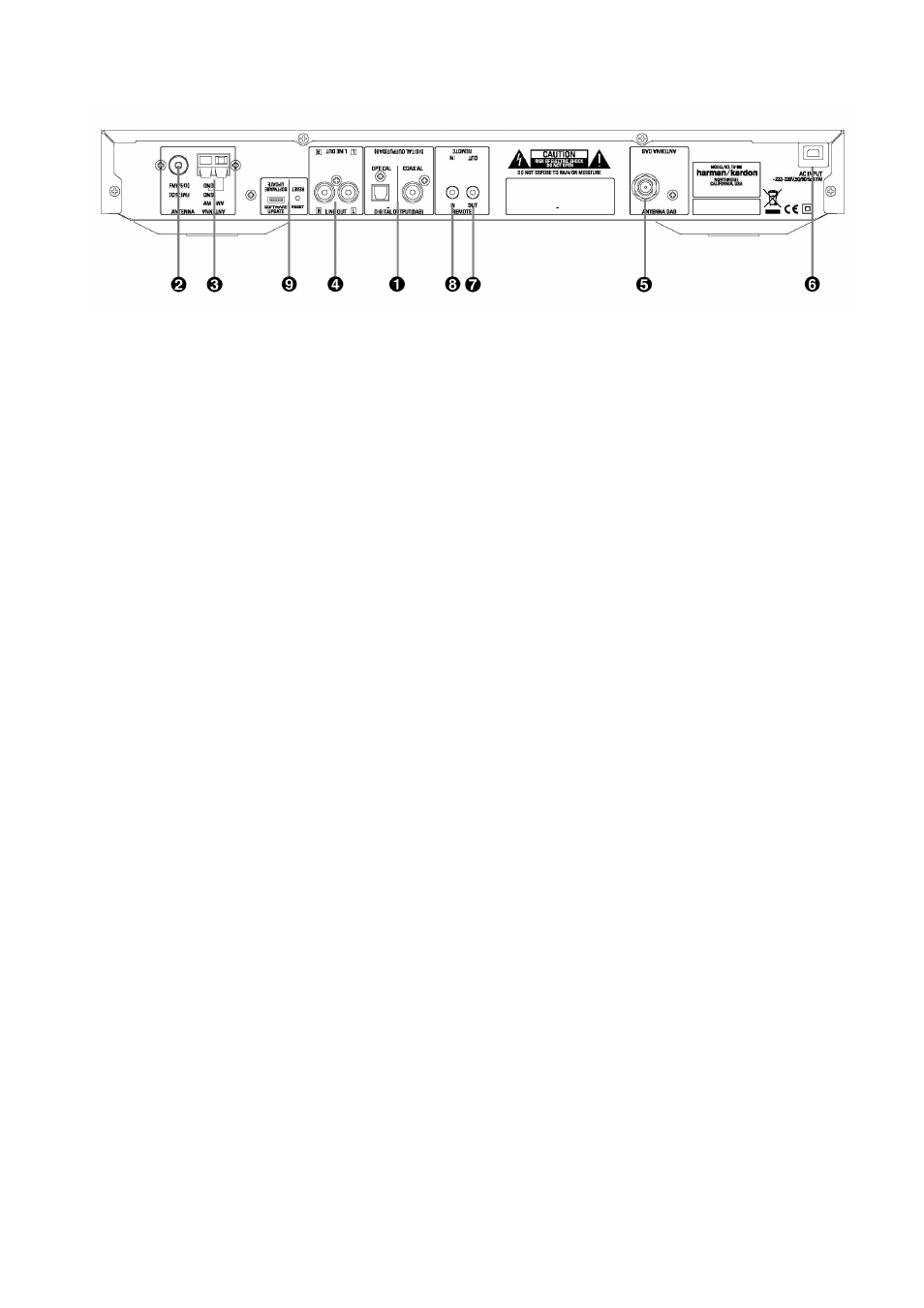

Разъемы на задней панели.
1. Оптические и коаксиальные цифровые выходы:
Подключите один из этих выходов к оптическому или коаксиальному цифровому входу вашего
усилителя.
Помните, эти цифровые разъемы содержат только цифровые сигналы от станций DAB. Для приема FM
и AM станций вам необходимо подключить аналоговые выходы.
2. FM Антенна
Подключите к данному разъему внутреннюю или внешнюю FM антенну.
3 AM Антенна
Подключите к этим разъемам рамочную антенну, прилагаемую к ресиверу. В случае использования
внешней антенны, выполните подключения к разъемам AM и GND в соответствие с указаниями,
данными в инструкциях на эти устройства.
4. Аналоговые аудио выходы:
Подключите эти разъемы к входу тюнера на вашем усилителе для воспроизведения аналогового
аудио сигнала. Правильно подключайте каналы, используя цветовую кодировку кабелей.
ПРИМЕЧАНИЕ: Перед выполнением любых подключений, отключите все компоненты вашей аудио
системы от сети переменного тока. Для уменьшения возможных шумов или помех в вашей системе,
прокладывайте все соединительные кабели в стороне от шнуров питания и кабелей громкоговорителей
5. DAB Антенна
Подключите антенну к данному разъему
6. Шнур питания переменного тока
Подключите этот разъем к розетки переменного тока.
7. Выход дистанционного управления
Подключите к инфракрасному (ИК) входному разъему другого совместимого с Harman Kardon
дистанционно управления компонента.
8. Вход дистанционного управления
Подключите выход дистанционного ИК сенсора или выход ДУ другого, совместимого с Harman Kardon
компонента. Это позволит вам осуществлять дистанционное управление даже в том случае, если ИК
сенсор на передней панели тюнера заблокирован. Также, этот разъем можно использовать с
совместимыми, автоматизированными системами ДУ.
9. Разъем для обновления программного обеспечения и кнопка перегрузки
Этот специальный разъем можно совместить с вашим персональным компьютером для обновления
программного обеспечения тюнера в будущем. Кнопка перегрузки используется только во время
обновления программного обеспечения.
