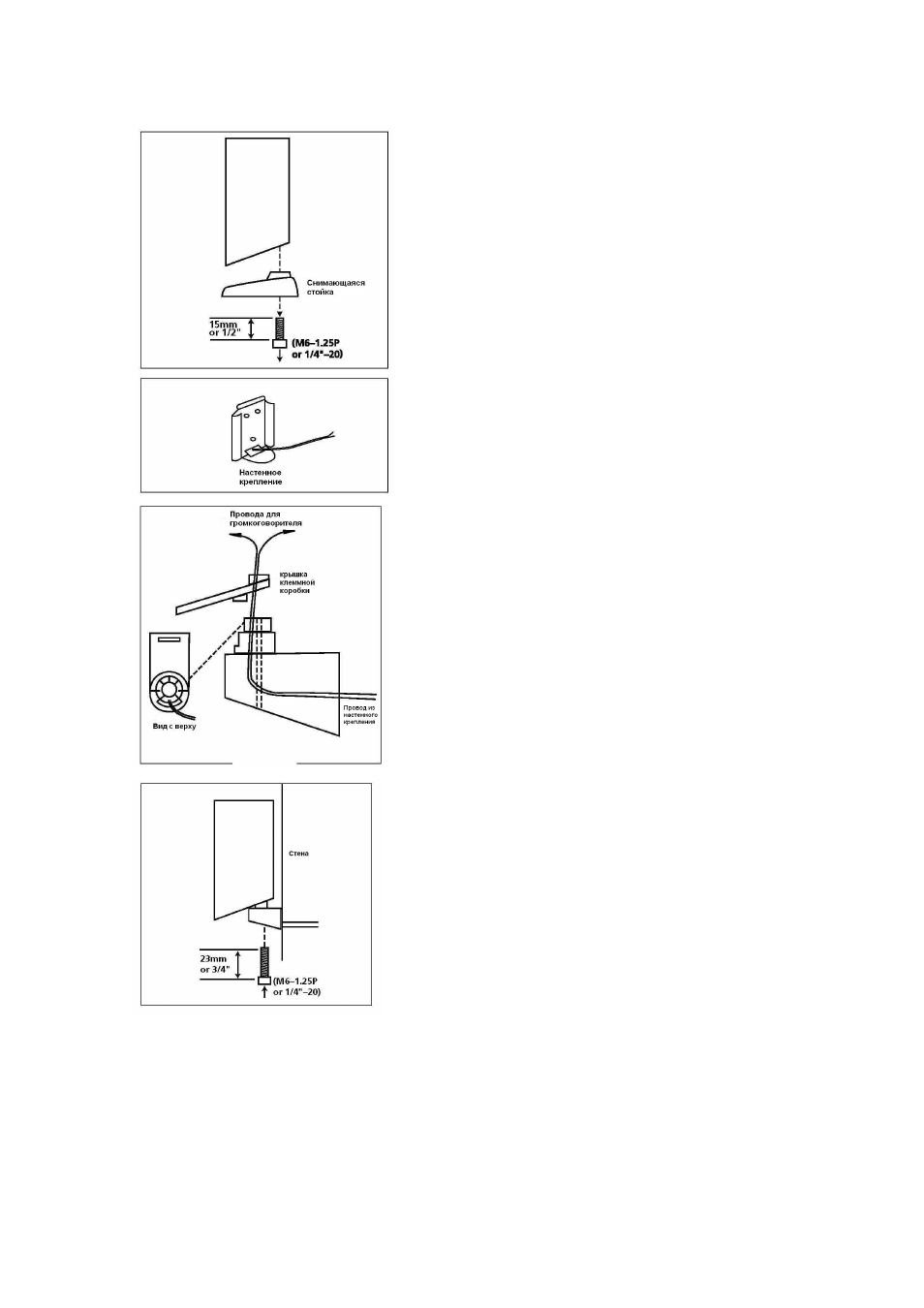

Настенное крепление громкоговорителей-сателлитов.
Открутите болт, который крепит черную полочную
стойку с основанием громкоговорителя. Сохраните
полочную стойку и болт для дальнейшего использования.
Присоедините настенное крепление с кронштейном к
стене в необходимом месте.
Если необходимо, то можно прикрепить крепление
для громкоговорителя на деревянную стену, только
необходимо использовать другие винты для крепления на
стену (не входят в комплект, размер # 8). Крепление,
входящее в комплект выдерживает вес приблизительно
11 кг (25 фунтов). Покупатель несет ответственность
за установку и использование настенного крепления с
громкоговорителями.
Изучив раздел, подключение громкоговорителей (см.
далее), протяните соответствующий провод для
подключаемого громкоговорителя через отверстие в
основании настенного крепления, а после, через заднее
отверстие кронштейна, как показано на рисунке ниже.
Кронштейн имеет два отверстия наверху: круглое
отверстие для винта, и дугообразное отверстие на
внешней
стороне кронштейна. Провод для
громкоговорителя должен быть протянут через
дугообразное отверстие, а не через отверстие для винта.
Присоедините кронштейн к настенному крепления,
вставив специальную вставку на верхушке настенного
крепления в слот на верхушке кронштейна до щелчка.
Проведите провод через круглое отверстие в крышке
клеммной коробки, и после вставьте провода в разъемы в
нижней части громкоговорителя, не забудьте при
подсоединении про правильную полярность (см. далее).
Расположите крышку клеммной коробки над
отверстием нижней части громкоговорителя, таким
образом, произойдет быстрая приладка громкоговорителя,
вставьте в круглое отверстие резьбовую вставку.
Кронштейн присоединяется через круглое отверстие в
крышке клеммной коробки.
Вставьте входящий в комплект болт для кронштейна
вверх через основание кронштейна и крышки клеммной
коробки, и закрутите его в резьбовую вставку внизу
громкоговорителя. Болт должен нормально сидеть, не надо
очень сильно затягивать болт.
Громкоговоритель, расположенный на стене, может
поворачиваться из стороны в сторону, но при этом
кронштейн не сконструирован для того, чтобы наклоняться
вверх или вниз. Попытка наклона кронштейна сломает
его или стену.
