Инструкция по эксплуатации Harman-Kardon HKTS 7
Страница 11
Линейный DOLBY PRO LOGIC* (не цифровой)
.
Данный метод используется для приложений Dolby Pro Logic (не применяется для Dolby Digital,
DTS или других цифровых процессов), когда проигрыватель/процессор оснащен выходом на
сабвуфер, или оснащен регулируемым уровнем громкости выхода предварительного усиления.

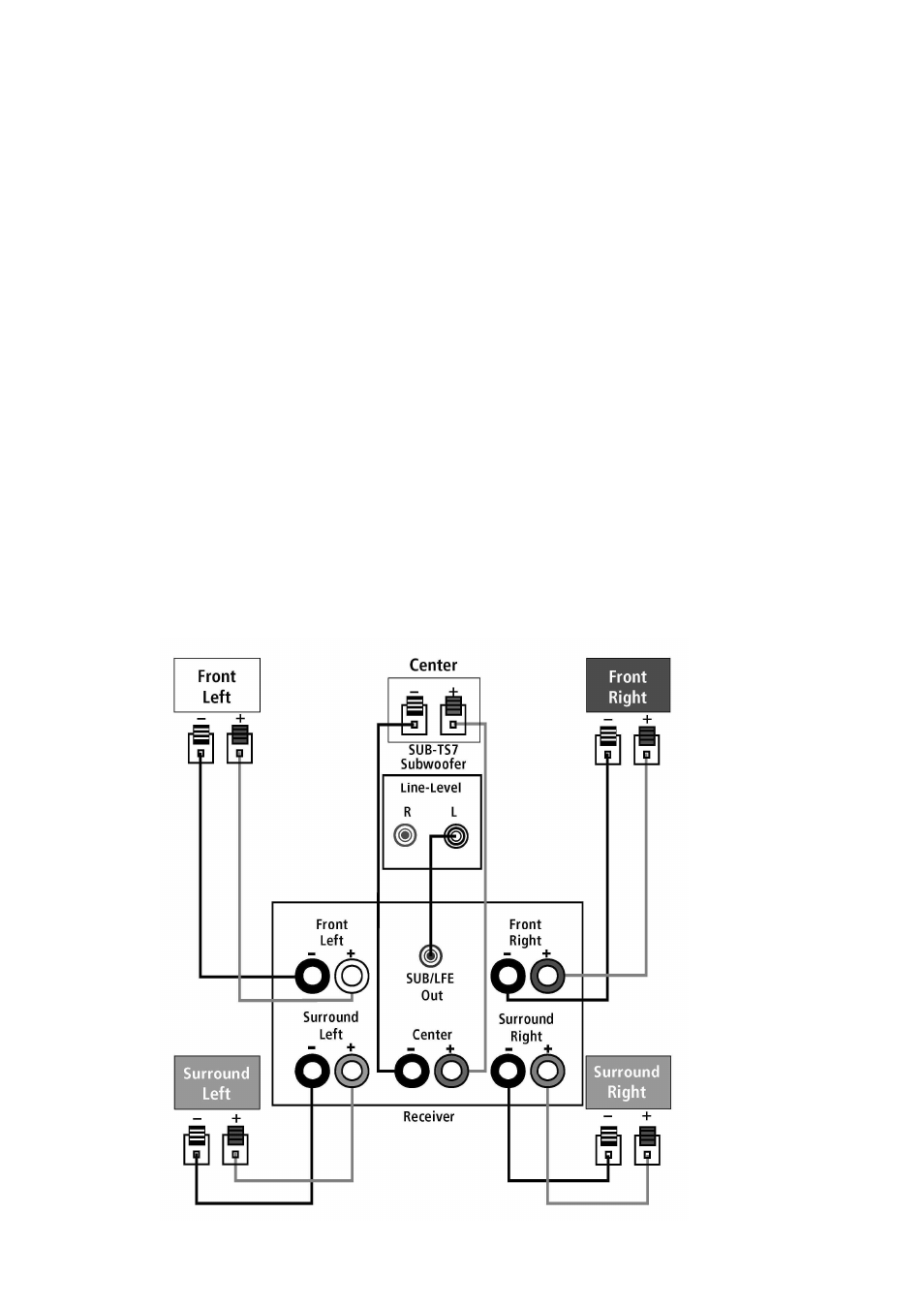

Используйте RCA подключение для соединения линейного сигнала subwoofer выхода на Вашем
проигрывателе или усилителе с левым или правым линейным входом на сабвуфере (subwoofer).
Используйте оба входных разъема левый и правый на сабвуфере, если Ваш проигрыватель или
усилитель имеет 2 линейных выхода левый и правый. В этом случае Вам нужен дополнительный
второй соединительный кабель.
Если Ваш проигрыватель оснащен линейными выходами, но не имеет отдельный выход на
сабвуфер, то используйте Y-соединитель (не входит в комплект поставки) для соединения
выхода предварительного усиления на Вашем проигрывателе с главным входом для усилителя.
Подключите длинный конец адаптера к соответствующему линейному входу на сабвуфере SUB-
TS7.
Важно: Не используйте Линейный сабвуфер вход (SUB) (5) на сабвуфере (subwoofer) при
взаимодействии с процессором Dolby Pro Logic.
Примечание: Если в Ваш проигрыватель/процессор встроен низкочастотный crossover
фильтр для выхода на сабвуфер, то Вы можете использовать Линейный сабвуфер вход (SUB)
(5) для обхода внутреннего crossover сабвуфера (subwoofer).
Подключите каждый громкоговоритель к соответствующим разъемам на Вашем проигрывателе
или усилителе.
Проверьте, чтобы конфигурацию процессора пространственного звучания была “ subwoofer On.”
Передний левый, передний правый, центральный и задний громкоговорители должны иметь настройку
“Small”.
Когда будут сделаны все подключения, вставьте провод переменного тока сабвуфера в сетевую
розетку.
