Укладчик большой емкости
20-3
Xerox
®
D95/D110/D125 Копир/принтер
Руководство пользователя

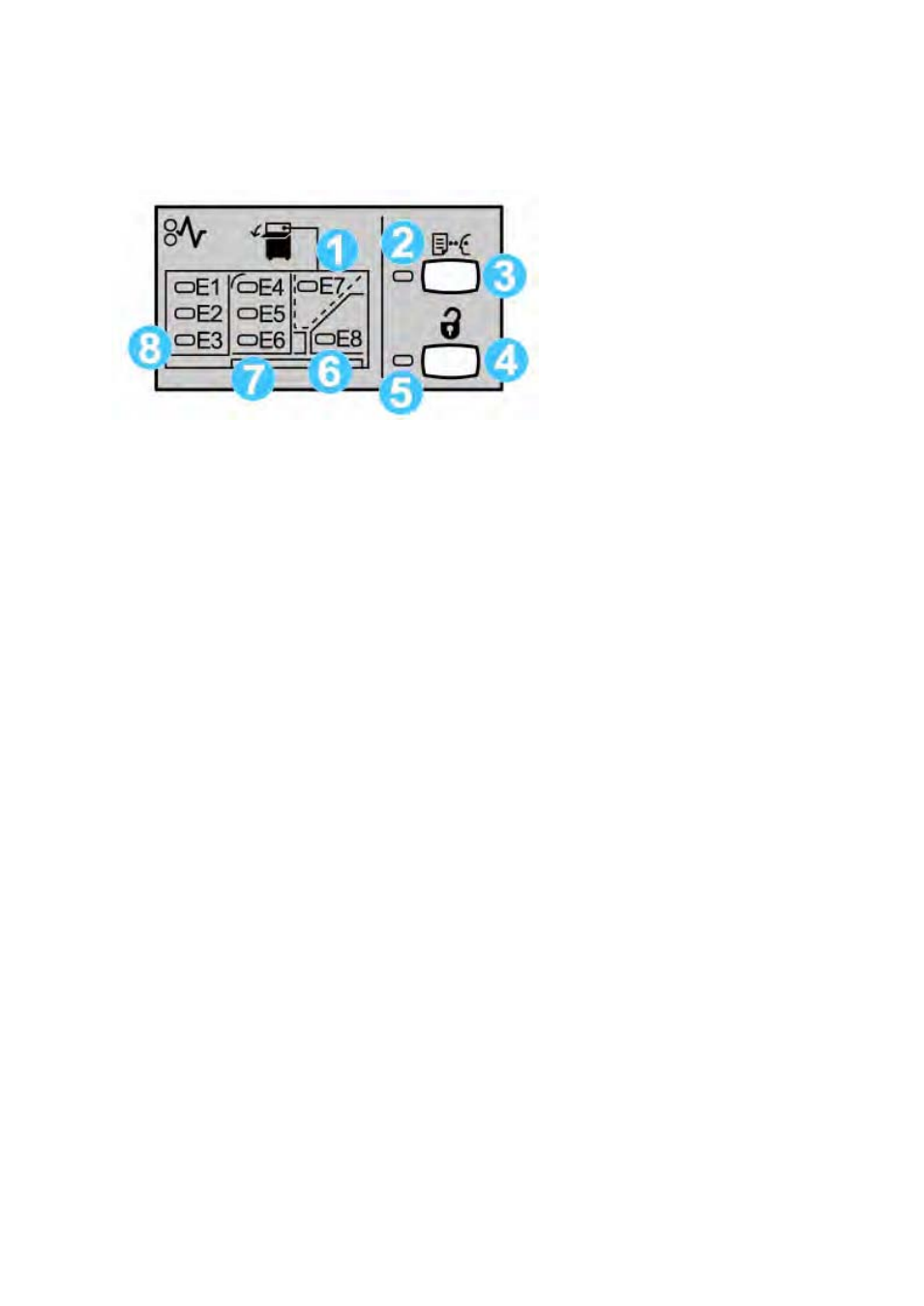

Панель управления
Панель управления укладчика большой емкости имеет следующие кнопки и индикаторы:
1. Застревание в верхнем лотке: этот индикатор мигает, когда в области верхнего лотка
произошло застревание (E7).
2. Индикатор образца: этот индикатор мигает, пока в верхний лоток не будет доставлен
пробный комплект.
3. Кнопка образца: нажмите эту кнопку, чтобы укладчик большой емкости доставил
дополнительный образец печати, при котором поддерживается целостность укладки.
Одностраничный образец доставляется в область вывода.
4. Кнопка разгрузки: нажмите один раз, чтобы опустить лоток укладчика и разблокировать
переднюю дверцу.
5. Индикатор разгрузки: горит, когда лоток укладчика опущен в нижнее положение и
передняя дверца может быть открыта.
6. Застревание бумаги на выходе: этот индикатор мигает, когда в области выхода произошло
застревание (E8).
7. Застревание в транспортной области укладчика: этот индикатор мигает, когда застревание
произошло в области E4, E5 и (или) E6.
8. Застревание во входной области укладчика: этот индикатор мигает, когда застревание
произошло в области E1, E2 и (или) E3.
Верхний лоток укладчика большой емкости
Верхний лоток обеспечивает следующие возможности:
• копии и отпечатки легко выравниваются без перегибов или смятий в выводе;
• для облегчения выемки вывода укладчик большой емкости можно остановить, нажав
кнопку Stop (Стоп) в пользовательском интерфейсе устройства.
