Инструкция по эксплуатации MegaJet MJ-850
Страница 10
Этап 2. Закрепите фиксаторы радиостанции, предусмотрев при этом место для
подключения внешних кабелей к задней стенке радиостанции.

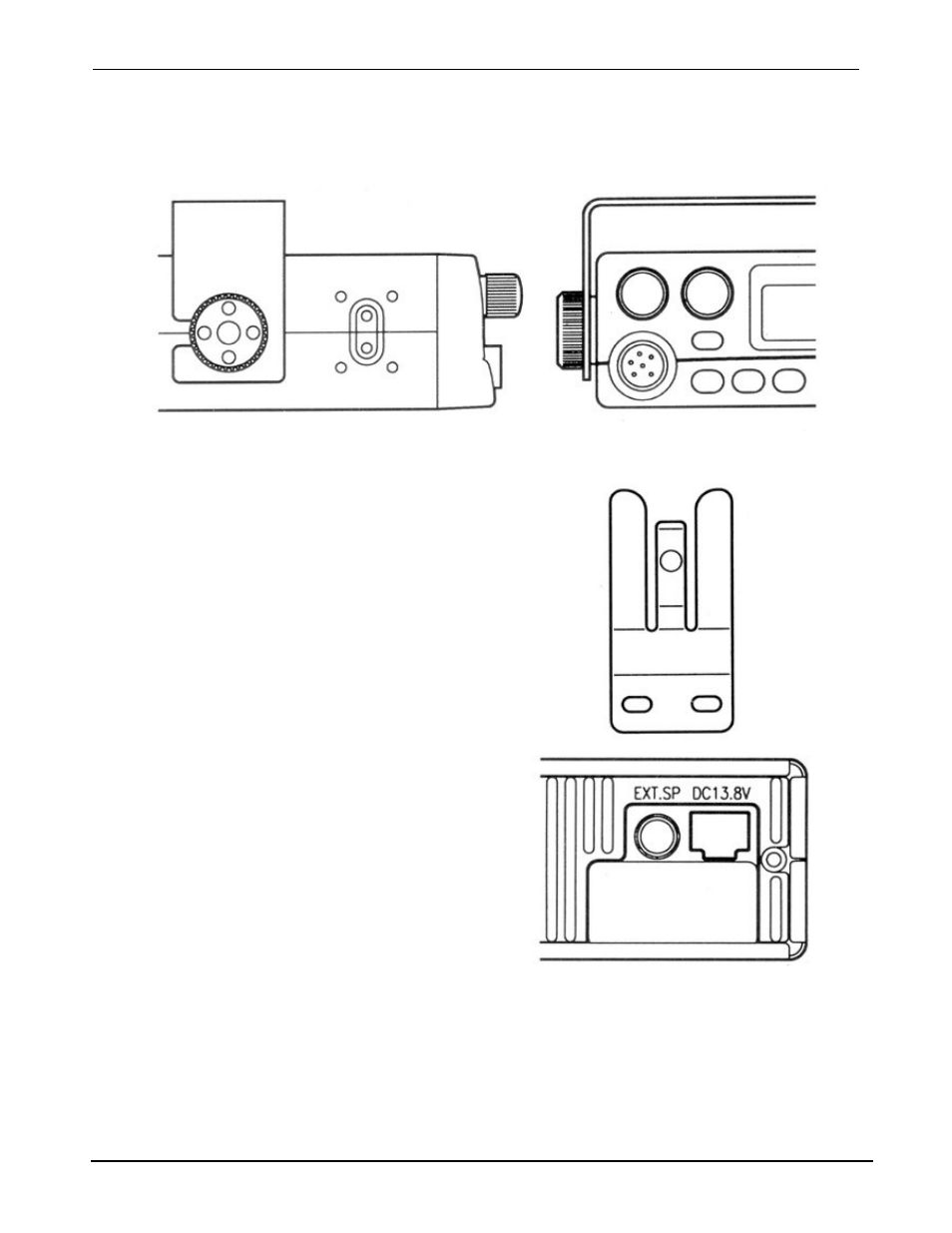

Рис. 3. Пример крепления радиостанции фиксаторами-барашками.
УСТАНОВКА ДЕРЖАТЕЛЯ МИКРОФОНА.
Рядом с радиостанцией на приборной панели
автомобиля просверлите два отверстия для
установки кронштейна-держателя микрофона
(см. рис. 4).
Закрепите держатель двумя винтами-
саморезами 10 мм из комплекта к
радиостанции.
ПОДКЛЮЧЕНИЕ ВНЕШНЕГО ДИНАМИКА (в
комплект поставки не входит ).
На задней стенке радиостанции имеется
гнездо для подключения внешнего динамика
"EXT. SP” (см. рис. 5). Вставьте в нее штеккер
от внешнего динамика (джек моно 3,5мм). При
этом встроенный динамик отключается.
ПОДКЛЮЧЕНИЕ ПИТАНИЯ.
Поскольку радиостанция оснащена фильтром по питанию для исключения помех
от системы зажигания двигателя, подключать ее к автомобильной бортсети можно в
любой точке.
10
