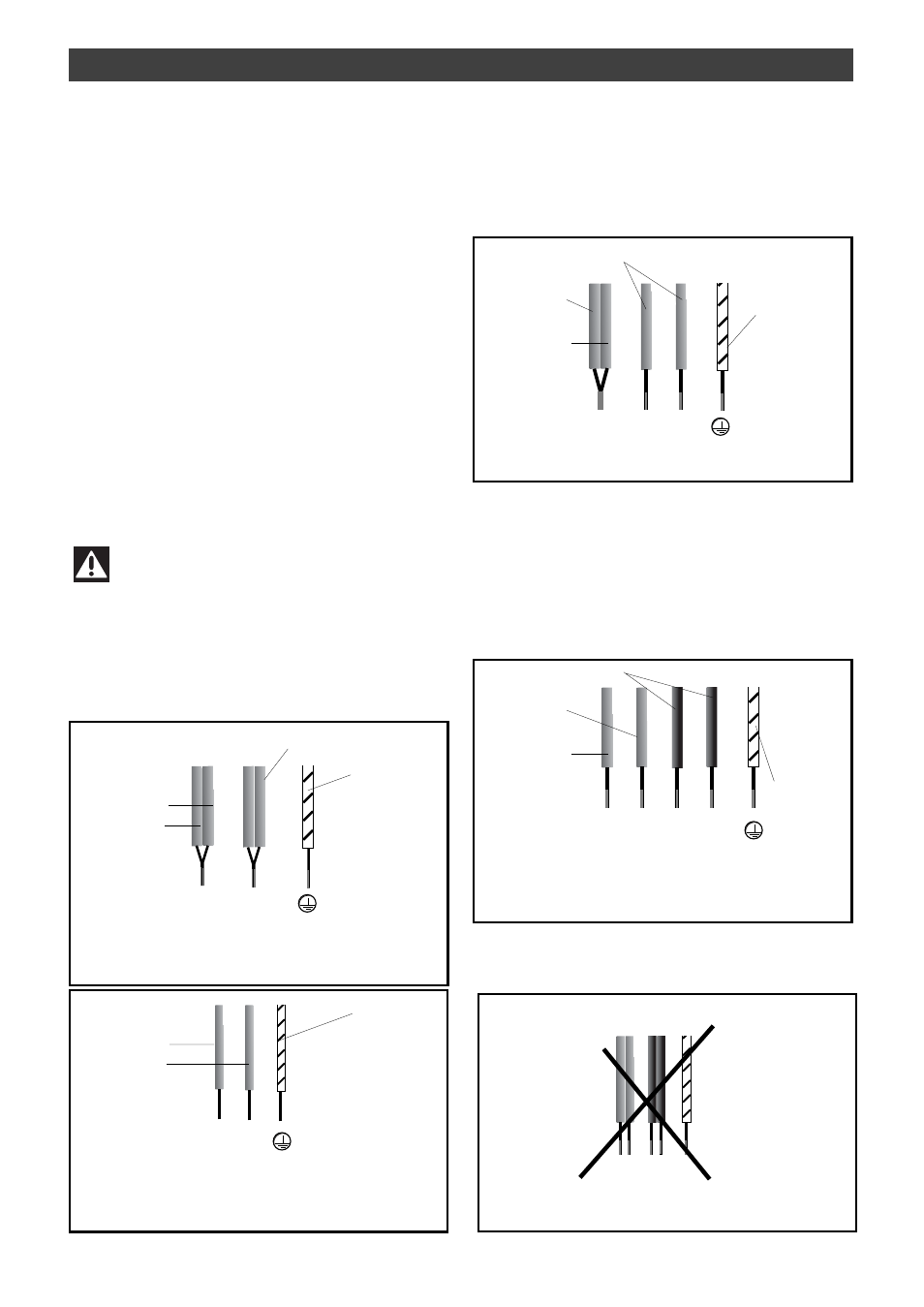

1 / УСТАНОВКА ВАШЕГО ПРИБОРА
Разделите два фазных провода (L1 и L2)
перед подключением.
N
N
L
Зеленый/
желтый
Синий
Черный
Коричневый
Нейтраль
Земля
Фаза
N
L1 L2
Синий
Зеленый/
желтый
Черный
Коричневый
•Подключение 220 240В ~
Для 400В 2 N трехфазного подключения при
сбое в работе варочной поверхности
проверьте, правильно ли подключен
нейтральный провод.
ПОДКЛЮЧЕНИЕ
•
N L
Зеленый/
желтый
Синий
Коричневый
•Подключение 400В 2 N ~ 16 А
32A
16A
Разделите провода перед подключением
Нейтраль
Земля
Фаза
N1
L1 L2
Синий
Зеленый/
желтый
Черный
Коричневый
•
Подключение 2х230В 2L+2N ~ 16A
N2
•Подключение 400В 3 ~ 16А
Варочные поверхности подключают к сети
через розетку, соответствующую норме CEI
60083 или через устройство всеполюсного
отключения, отвечающего действующим пра
вилам по установке электрических приборов.
При подаче напряжения к вашей варочной
поверхности или после длительного отк
лючения электроэнергии, на панели уп
равления загораются светящиеся симво
лы. Подождите приблизительно 30 секунд,
чтобы они погасли, после чего можно бу
дет пользоваться прибором. (Это отобра
жение символов абсолютно естественно и
предназначено для специалистов службы
гарантийного обслуживания. В любом слу
чае пользователь не должен обращать на
это внимания).
Предупреждение
В случае если кабель поврежден, он
должен быть заменен производителем,
его службой гарантийного обслуживания
или квалифицированным специалистом во
избежание опасности.
Нейтраль
Земля
Фаза
Нейтраль
Земля
Фаза
