19
8. Интерфейс связи
Обмен данными ИБП с другим оборудованием по протоколу RS-232 производится через
разъём типа D-sub 9. При использовании соответствующих программного обеспечения
и кабелей источником можно управлять через сети LAN/intranet/internet. Назначение
контактов разъёма D-sub 9 приводится ниже:
КОНТАКТ
НАЗНАЧЕНИЕ ЦЕПИ КОНТАКТ
RS-232
1 Общий (Земля) 5
2
Передача данных от ИБП (уровень
сигнала – по протоколу RS-232)
Резерв для PNP 6
3
Приём данных ИБП (уровень сигнала –
по протоколу RS-232)
Резерв для PNP 7
4 Резерв для PNP 8
9
8.1 RS-232
Контакт 2 ПК принимает от ИБП данные по протоколу RS-232
Контакт 3 ПК передает ИБП данные по протоколу RS-232
Контакт 5 Общий провод («сигнальная земля»)
Контакты 4, 6, 7 Зарезервированы для реализации функции
Plug And Play
Порт RS-232 обеспечивает выполнение следующих функций
1) Текущий контроль состояния зарядного устройства
2) Текущий контроль состояния батареи
3) Текущий контроль состояния инвертора
4) Текущий контроль состояния ИБП в целом
5) Текущий контроль состояния питающей сети
6) Обеспечение подачи питания от ИБП на компьютер по определённому
расписанию – для экономии электроэнергии.
7) Регулирование порогов напряжения для переключения режимов работы ИБП
Обмен данными с ИБП производится на скорости 2400 бит/сек, кодовое слово
8-битовое с одним стоповым битом и без контроля чётности. Вся информация кодиру-
ется в формате ASCII.
Характеристики канала связи:
СКОРОСТЬ ПЕРЕДАЧИ ................................. 2400 бит
ДЛИНА СЛОВА ДАННЫХ............................... 8 бит
СТОПОВЫЙ БИТ ............................................ 1 бит
ПРОВЕРКА НА ЧЕТНОСТЬ ........................... ОТСУТСТВУЕТ
Кабель: стандартный кабель с разъёмами D-sub 9 (со стороны ИБП вилка, со стороны
ПК розетка).

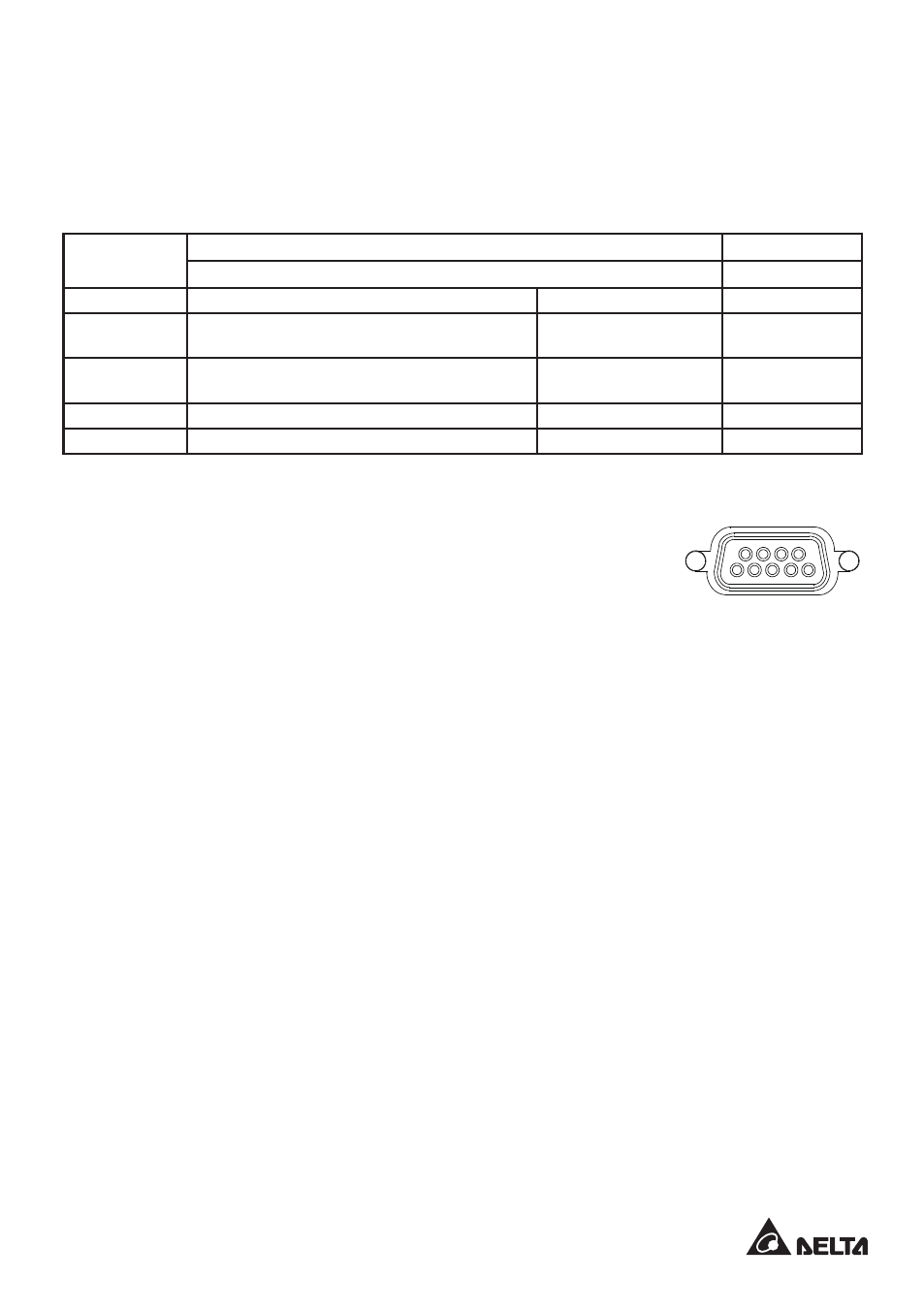

Рис. 8-1 Назначение
контактов разъёма
1 2 3 4 5
6 7 8 9
