2.6 Задняя панель
На задней панели расположены
(см. рис. 2-3, 2-4):
1. Выходные розетки: для подачи питания от ИБП на нагрузки.
2. Кнопка включения входного автоматического выключателя: этот выключатель
защищает входные цепи ИБП от перегрузки по току.
3. Розетка ввода сетевого питания: для подключения ИБП к электросети пере-
менного тока.
4. Ограничитель переходных перенапряжений: защищает входные разъемы
RJ-45/RJ-11 от повреждений, вызванных передачей импульсов, помех и шумовых
выбросов по телефонной лини или локальной сети.
5. Интерфейс связи (rs-232): для соединения изделия с персональным компьютером
(ПК). См. подробно в разделе 8.
6. Вентиляторы постоянного тока для охлаждения изделия.
7. Разъём для подключения внешних батарей: для увеличения продолжитель-
ности резервного питания.
8. Гнездо платы SNMP: для установки платы SNMP, позволяющей управлять ИБП по
локальной сети.

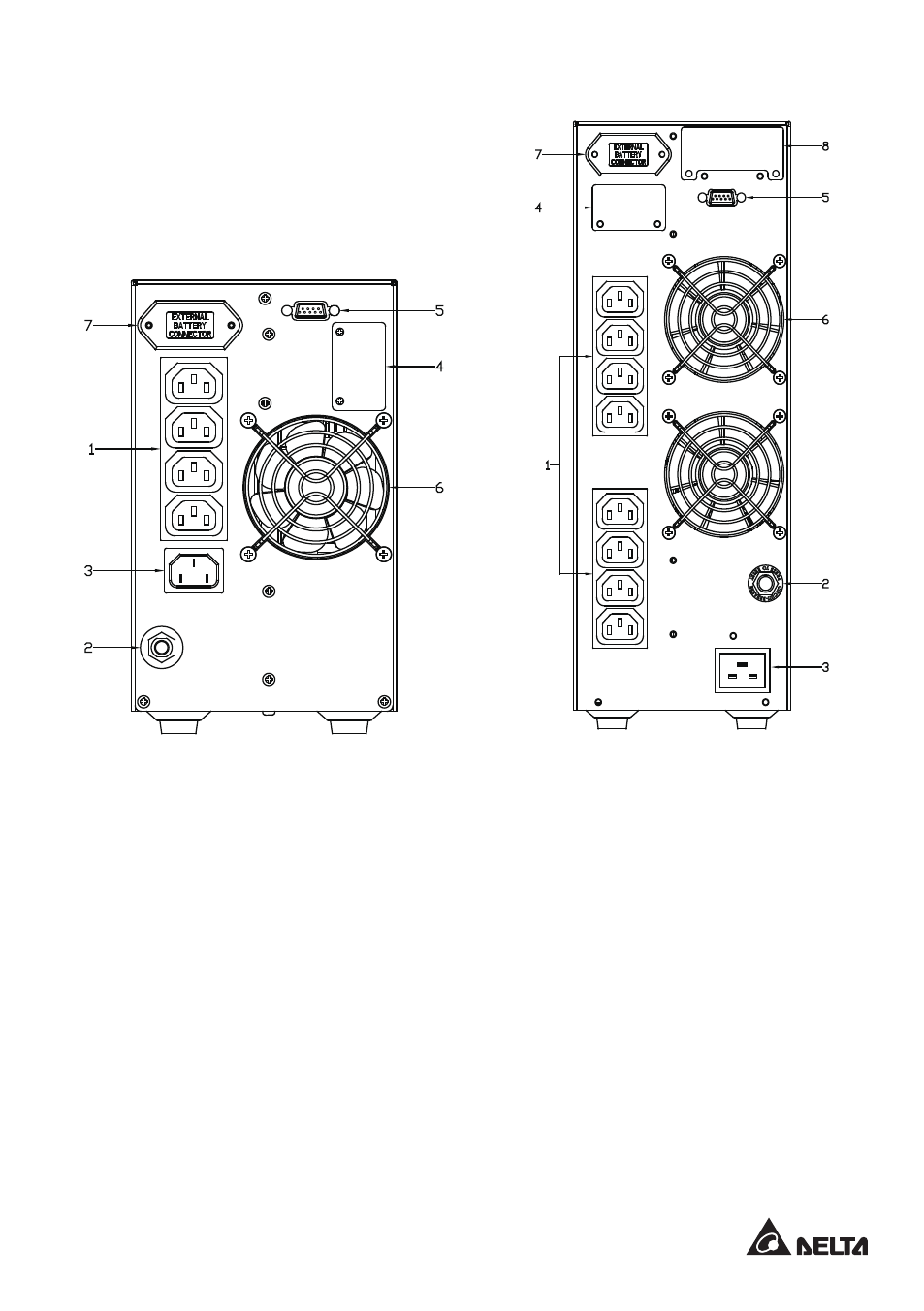

Рис. 2-3 ИБП мощностью 1 кВА Рис. 2-4 ИБП мощностью 2 кВА и 3 кВА
