Места для хранения 67

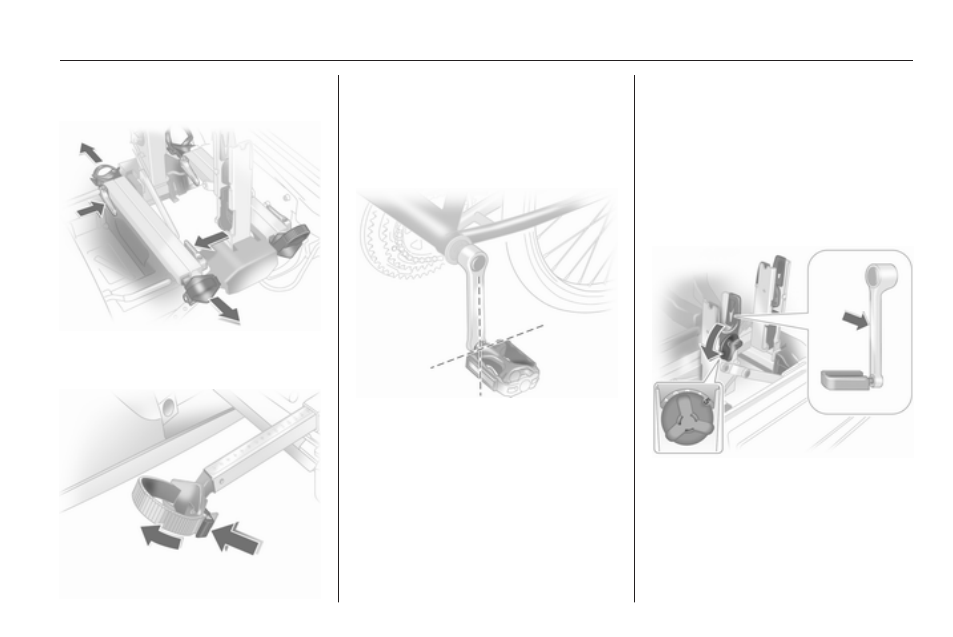

Регулировка заднего кронштейна
под велосипед
Нажмите на рычаг фиксатора и вы‐
двиньте колесные уступы.
Нажмите на рычаг фиксатора на
тросе-держателе и извлеките трос-
держатель.
Подготовьте велосипеды
к установке
Примечание
Максимально допустимая ширина
шатуна составляет 38,3 мм, а тол‐
щина – 14,4 мм.
Повернуть левую педаль велоси‐
педа (не оборудованную звездоч‐
кой привода цепи) и установить ее
вертикально в нижнее положение.
Сама педаль должна распола‐
гаться горизонтально.
Передний велосипед необходимо
устанавливать передним колесом
влево.
Задний велосипед необходимо ус‐
танавливать передним колесом
вправо.
Установка велосипеда на задний
кронштейн
При помощи поворотного рычага
на педальном уступе приблизи‐
тельно установите регулируемый
педальный блок на уровне педа‐
лей.
