PD 6500i
7. RELAY OPTIONS (Подключение тревожного выхода)
PD 6500i имеет возможность управления внешними устройствами по сигналу тревоги та-
кими как видеомагнитофон, устройство блокировки и т.п. Для использования несколько
комбинаций управления. Выход может программироваться как нормально разомкнутые
или нормально замкнутые контакты. (См. раздел 3.5.27)
Срабатывание происходит вместе с загоранием красного индикатора Alarm
7.1 УПРАВЛЕНИЕМ ПЕРЕМЕННЫМ НАПРЯЖЕНИЕМ

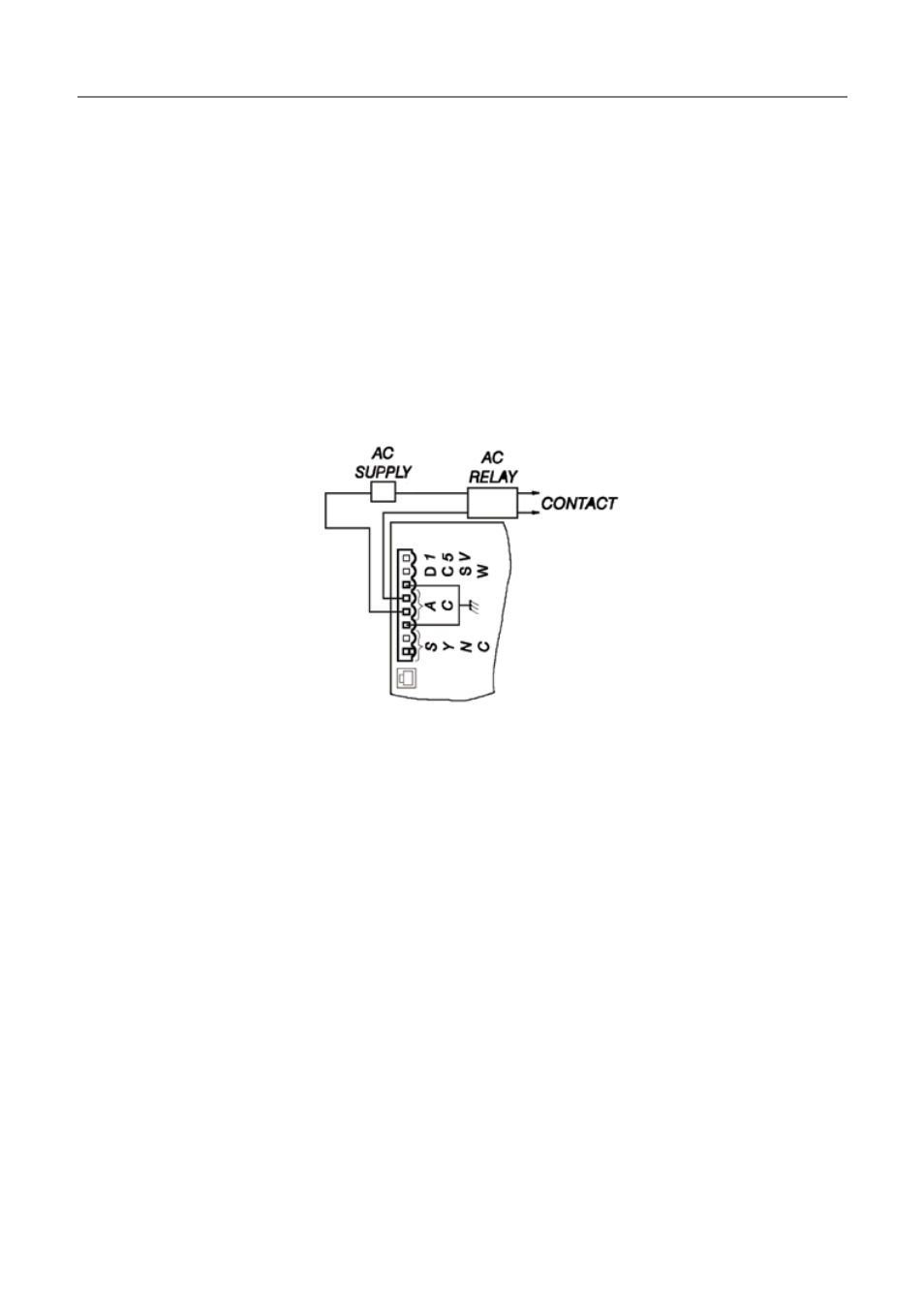

Схема подключения системы внешней тревоги, блокировочного устройства, монитора
видеомагнитофона или другого объекта, работающего от переменного напряжения, по-
казана на рисунке ниже. Оптически-изолированный выход тиристора открывается толь-
ко, когда горит красный индикатор ALARM. Управляющее напряжение не должно превы-
шать 48В 100мA. Выход электрически изолирован от “земли”.
Процедура:
1. Отсоедините детектор от сети питания.
2. Откройте крышку основного блока.
3. Удалите три винта, которые держат крышку контроллера.
4. Подсоедините реле или устройство к плате контроллера, как на рисунке.
5. Закройте крышку и подсоедините электропитание.
7.2 УПРАВЛЕНИЕ ПОСТОЯННЫМ НАПРЯЖЕНИЕМ
Используется для управления устройств с питанием от постоянного напряжения.
Случаи 1 (внутреннее питание), 2 (внешнее питание), и 3 (управление внешней логикой)
(см. рис. ниже) показывают различные возможности подсоединения внешнего устрой-
ства, которое требует постоянного, низкого напряжения. Выход – открытый коллектор,
который может комутировать до 15В 100мA, включая компьютерные устройства и другое
оборудование, требующее низкого уровня постоянного напряжения.
Процедура для случаев 1, 2, и 3:
1. Отсоедините детектор от сети питания.
2. Откройте крышку основного блока.
3. Удалите три винта, которые держат крышку контроллера.
4. Подсоедините реле или устройство к плате контроллера, как на рисунке.
5. Закройте крышку и подсоедините электропитание.
