2.3.2 СЛУЧАЙ 2:
Описание:
•
Два или более PD 6500i
•
Детекторы подключены к разным фазам питания или работают от бесперебой-
ных источников.
Процедура:
1. Отсоедините PD 6500i от электропитания.
2. Откройте панель блока управления.
3. Удалите три винта, которые держат крышку блока контроллера.

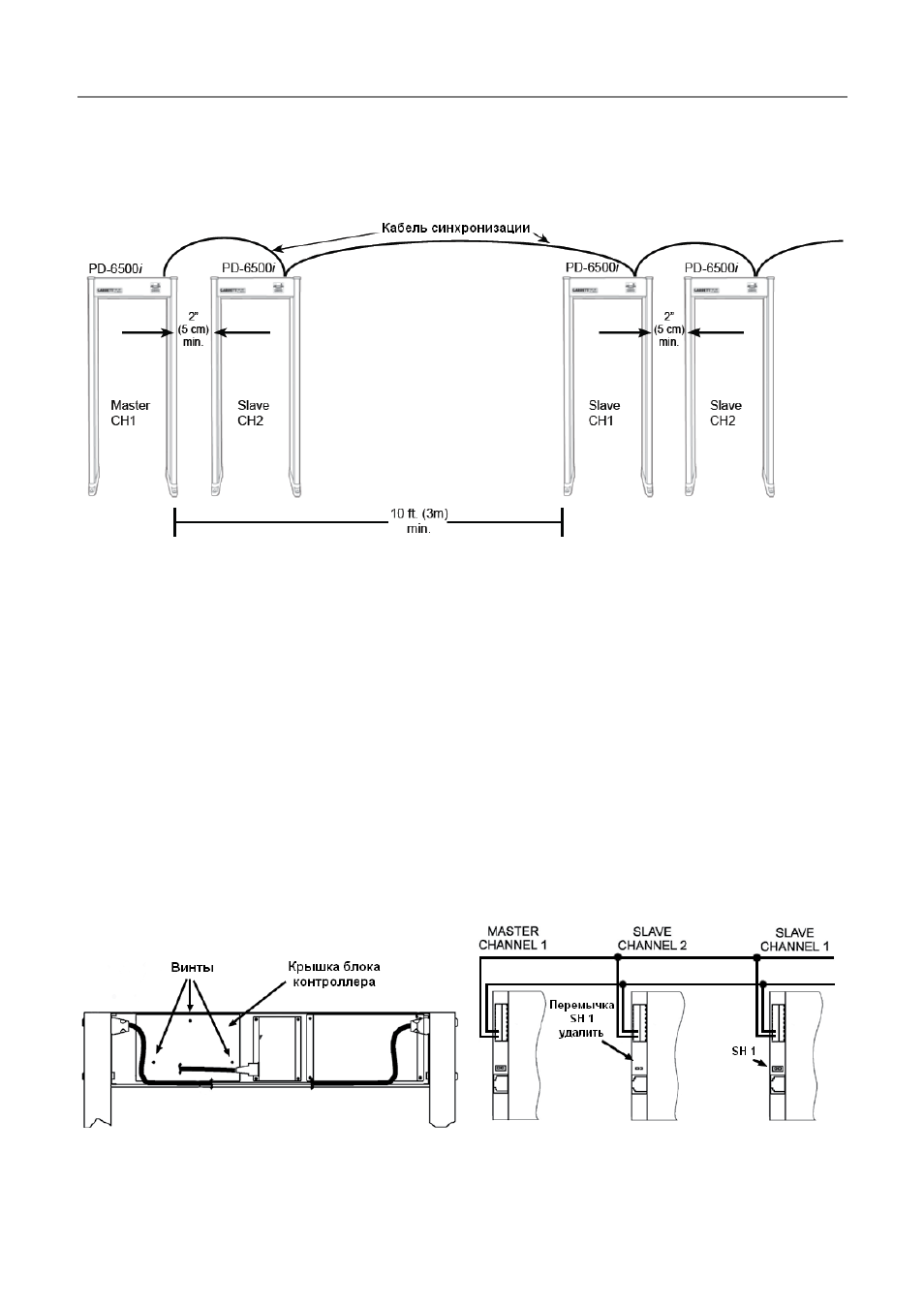

4. Используйте кабель синхронизации (2-х проводной) для связи между детектора-
ми. Кабель подключается к контактам 1 и 2 на плате контроллера (см. рис.). Для
удобства подключения контактный блок можно снять с платы.
5. На всех детекторах, за исключением конечных, перемычка SH1, расположенная
на плате контроллера, должна быть удалена. (См. рис.)
6. Установите на место крышку и подсоедините электропитание.
7. На конечном детекторе (то есть, первом или последнем в ряду) задайте режим
синхронизации MASTER CHANNEL 1, и удостоверьтесь, что он подключен к сети
или к блоку бесперебойного питания.
8. Переключите синхронизацию на всех остальных детекторах в SLAVE.
9. Установите чередование каналов на остальных детекторах, как на рисунке,
CHANNEL2 и CHANNEL1.
10. При добавлении детекторов соблюдайте чередование каналов 1 и 2.
