ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
EСА11070
Не пользуйтесь тормозом после
того, как сняли колесо вместе с
тормозными дисками, в против-
ном случае это приведет к закли-
ниванию тормозных педалей.
EAU32940
Как установить заднее колесо
1. Установите колесо и крон-
штейн тормозной скобы,
вставляя ось колеса с правой
стороны.
ПРИМЕЧАНИЕ:
8
Проверьте, чтобы стопорная
планка качающегося рычага
вошла в гнездо на кронштей-
не тормозной скобы.
8
Обеспечьте достаточное рас-
стояние между тормозными
колодками, перед тем как ус-
тановить тормозную скобу на
тормозной диск.

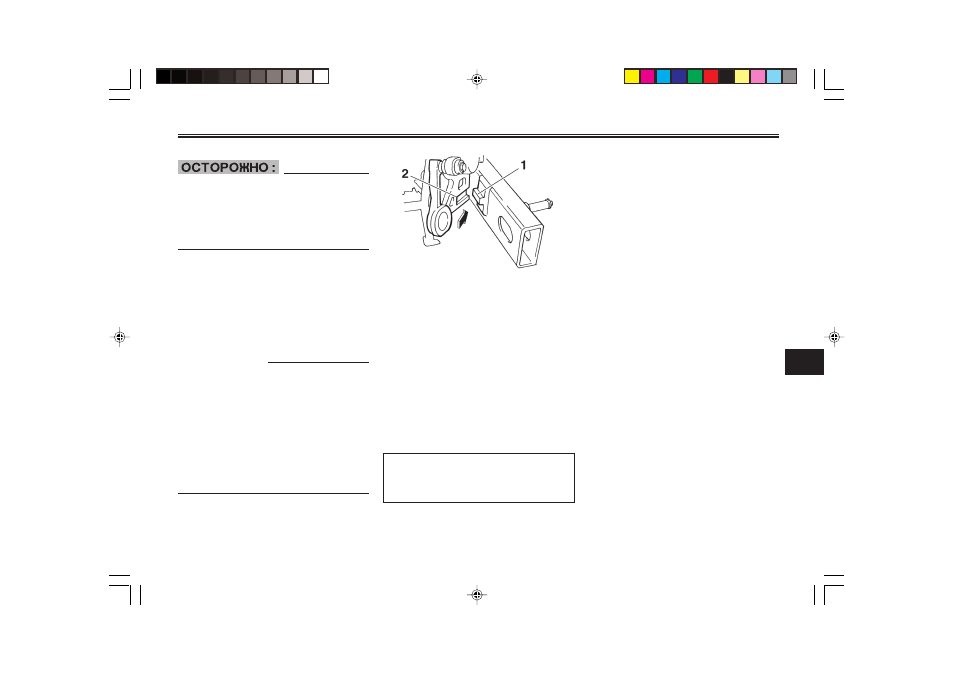

1. Стопорная планка
2. Гнездо
2. Наденьте приводную цепь на
заднюю звездочку, после чего
отрегулируйте натяжение
приводной цепи. (См. стр. 6-
25.).
3. Установите гайку оси, а затем
опустите заднее колесо на
землю.
4. Затяните гайку оси до тре-
буемого момента затяжки.
Момент затяжки:
Гайка оси:
120 Нм (12,0 кгс.м)
