ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
5. Если провисание приводной
цепи неправильное, отрегули-
руйте его следующим обра-
зом:
EAU22930
Как отрегулировать натяжение
приводной цепи
1. Ослабьте гайку оси, затем ос-
лабьте контргайку на каж-
дом конце качающегося ры-
чага.
2. Чтобы затянуть приводную
цепь, вращайте регулировоч-
ную гайку на каждом конце
качающегося рычага в на-
правлении (а). Чтобы осла-
бить приводную цепь, вращай-
те регулировочную гайку на
каждом конце качающегося
рычага в направлении (b), а
затем толкните переднее ко-
лесо вперед.
ПРИМЕЧАНИЕ:
Пользуясь метками совмещения
на каждой стороне качающегося
рычага, добейтесь, чтобы регули-
ровочные гайки находились в
одном положении для правильно-
го выравнивания колеса.

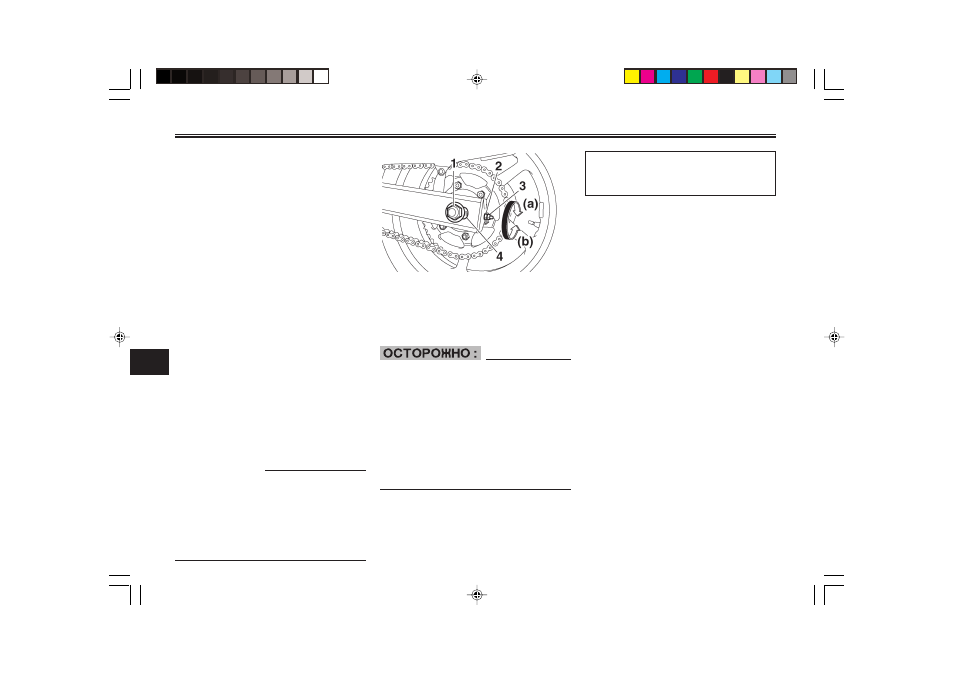

1. Контргайка
2. Болт регулировки натяжения при-
водной цепи
3. Гайка оси
4. Метки совмещения
EСA10570
Неправильное натяжение при-
водной цепи увеличит нагрузку
на двигатель, а также другие важ-
ные части мотоцикла и может
привести к проскальзыванию цепи
или поломке. Чтобы предотвра-
тить это, поддерживайте натяже-
ние приводной цепи в казанных
пределах
3. Затяните контргайки, а за-
тем затяните гайку оси до
указанного момента.
Момент затяжки:
Гайка оси:
120 Н.м (12,0 кгс.м)
