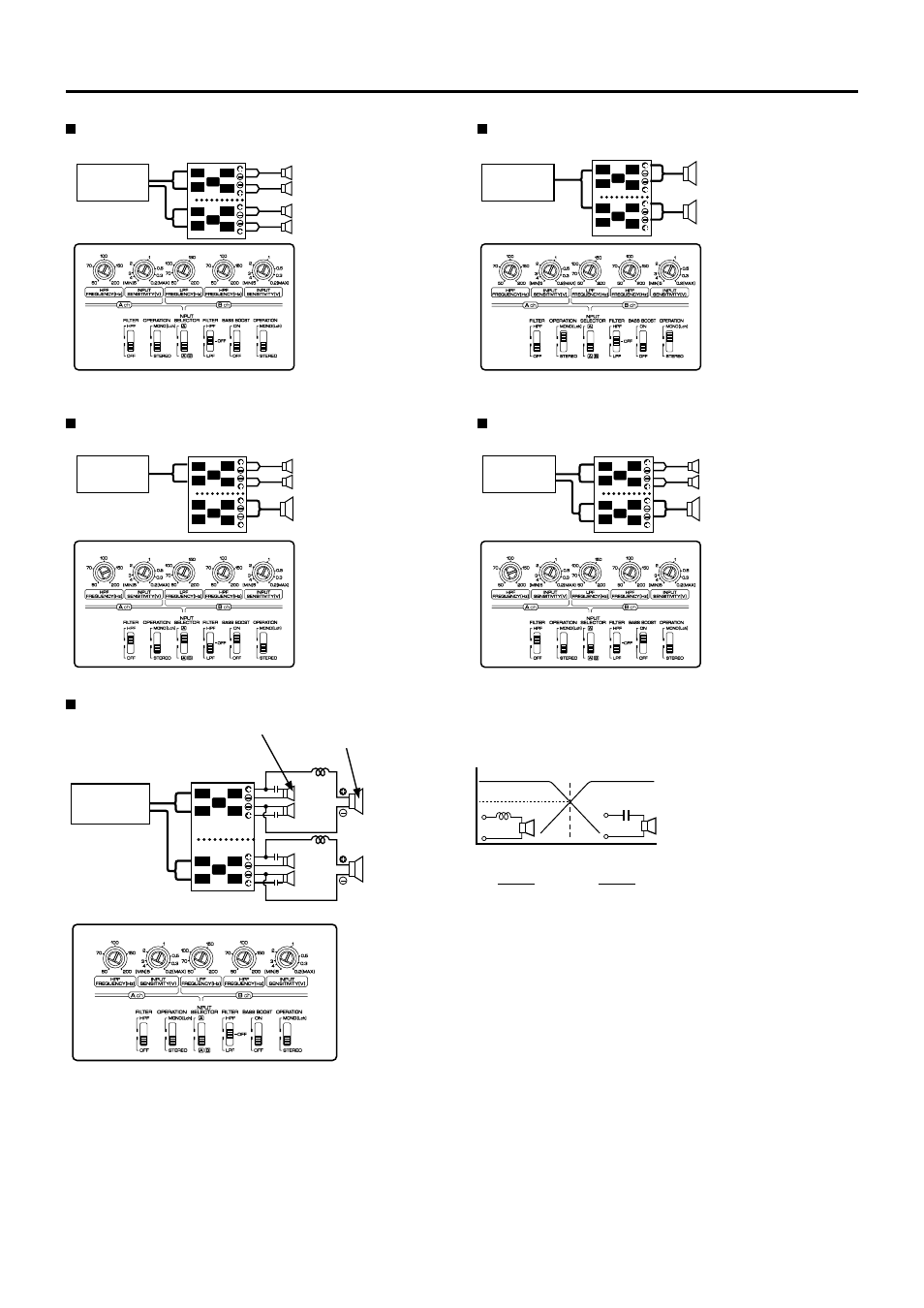

Примеры систем
4-канальная система
,
,
,
,
,
!
"
,
,
,
,
!
"
,
,
,
,
!
"
,
,
,
,
!
"
ГОЛОВНОЕ
УСТРОЙСТВО
Фронтальная левая АС
Фронтальная правая АС
Тыловая левая АС
Тыловая правая АС
2-канальная система с сабвуфером (1)
Высокомощная 2-канальная система
ГОЛОВНОЕ
УСТРОЙСТВО
Левая акустическая система
(мостовое подключение)
Правая акустическая система
(мостовое подключение)
ГОЛОВНОЕ
УСТРОЙСТВО
Левая акустическая система
(ВЧ-фильтр)
Правая акустическая система
(ВЧ-фильтр)
Сабвуфер (мостовое подключение)
2-канальная система с сабвуфером (2)
ГОЛОВНОЕ
УСТРОЙСТВО
Левая АС (ВЧ-фильтр)
Правая АС (ВЧ-фильтр)
Сабвуфер (мостовое подключение)
Tri-режим
,
,
,
#
#
,
,
,
#
#
!
"
L
C
0 dB
-3 dB
159000
C= (µF)
fc × R
159 x R
L= (mH)
fc
ВЧ-фильтр
ГОЛОВНОЕ
УСТРОЙСТВО
Сабвуфер (L+R) (мос-
товое подключение)
Принцип действия режима Tri
Метод деления частотного диапазона с помощью катушки индуктивности
и конденсатора ... при наклоне частотной характеристики 6 дБ/октаву.
Индуктивность (L): Пропус-
кает низкие частоты и блокирует
высокие частоты (низкочастот-
ный фильтр).
Конденсатор (С): Пропускает
высокие частоты и блокирует низ-
кие частоты (высокочастотный
фильтр).
Fc=частота среза (Гц)
R=сопротивление акустических
систем
- Пример:
Если во время использования акустических систем с сопро-
тивлением 4 Ом требуется установить частоту среза 120 Гц
Подготовьте стандартный конденсатор (емкость) и катушку индуктивнос-
ти с параметрами, близкими к значениям, рассчитанным с помощью при-
веденной формулы. В этом примере емкость конденсатора близка к 331,25
мкФ, а индуктивность катушки должна составлять 5,3 мГ.
ПРЕДУПРЕЖДЕНИЕ
- Если Вы хотите подключить акустические системы по мостовой схеме,
сопротивление акустических систем должно быть не менее 4 Ом. Под-
ключение акустических систем с сопротивлением менее 4 Ом может при-
вести к повреждению усилителя.
- Подключайте конденсаторы к акустическим системам, через которые
должны воспроизводиться высокие частоты. Несоблюдение этого требо-
вания может привести к уменьшению суммарного сопротивления АС с
сабвуфером.
- Убеждайтесь в том, что конденсаторы (С) и индуктивности (L) рассчита-
ны на достаточное напряжение и ток.
Частота среза
Частота
