5
РУС

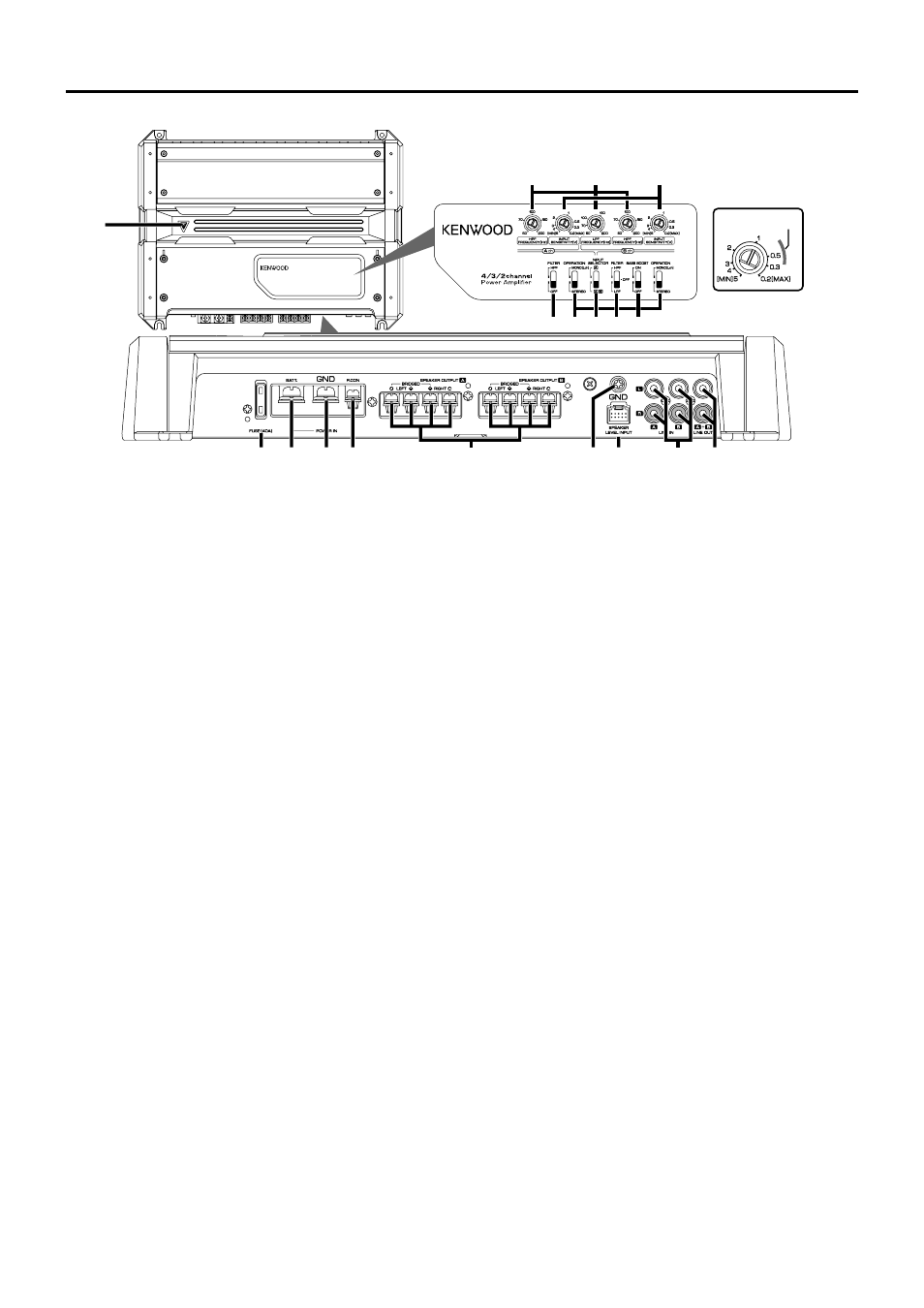

Органы управления
p
q
r
s
t
u
v
w
x
y
z { |
~
}
8o8
ЗАМЕЧАНИЕ
Панель управления располагается под крышкой лицевой панели. Чтобы по-
лучить доступ к этим органам управления, снимите крышку.
Этот усилитель представляет собой 4-ка-
нальный усилитель, содержащий 2 стерео-
фонических усилителя в одном корпусе. Один
усилитель маркируется, как усилитель А,
другой - как усилитель В. Изменяя положение
переключателей и функции, описанные ниже,
Вы можете добиться совместимости усили-
теля с множеством систем.
(1) Предохранитель (40 А)
ЗАМЕЧАНИЕ
Если Вы не можете найти в магазине пре-
дохранитель, рассчитанный на нужный ток,
обратитесь к дилеру KENWOOD.
(2) Контакт подключения к аккумулятору
(3) Контакт заземления
(4) Контакт управления питанием
Используется для управления включением/
выключением усилителя.
ЗАМЕЧАНИЕ
Управляет питанием усилителя. Подключай-
те это гнездо ко всем компонентам системы.
(5) Выходные гнезда подключения акустичес-
ких систем (канал А/канал В)
- Стереофоническое подключение:
Если Вы хотите использовать усилитель в
качестве стереофонического усилителя, при-
меняйте стереофоническое подключение.
Акустические системы, которые могут быть
подключены, должны иметь сопротивление
2 Ом и более.
Если подключено несколько акустических
систем, убеждайтесь в том, что комбиниро-
ванное сопротивление этих акустических
систем для каждого канала равно 2 Ом и бо-
лее.
- Мостовое подключение
Если Вы хотите использовать усилитель в
качестве высокомощного монофонического
усилителя, применяйте мостовую схему под-
ключения. (Выполняйте подключения к гнез-
дам левого (LEFT) (+) и правого (R) (-) кана-
лов SPEAKER OUTPUT). Подключаемые аку-
стические системы должны иметь сопротив-
ление 4 Ом и более. Если подключено не-
сколько акустических систем, убеждайтесь
в том, что комбинированное сопротивление
этих акустических систем для каждого кана-
ла равно 4 Ом и более.
ПРЕДУПРЕЖДЕНИЕ
Номинальная мощность звучания акустичес-
ких систем должна быть не больше макси-
мальной выходной мощности усилителя. В
противном случае может возникнуть неисп-
равность.
(6) Контакт заземления кабеля RCA
При использовании кабеля со штекерами типа
RCA и проводом заземления подключайте
провод заземления к этому контакту.
(7) Входные гнезда с уровнем сигнала акус-
тических систем
ЗАМЕЧАНИЕ
- Фирменная автомагнитола Kenwood должна
иметь максимальную выходную мощность не
более 40 Вт.
- Не подключайте кабели акустических сис-
тем от усилителя к входным гнездам с уров-
нем сигнала акустических систем, т.к. это
может привести к возникновению сбоев или
повреждению усилителя.
- Не подключайте кабели к обоим входным
гнездам типа RCA и входам с уровнем сиг-
нала акустических систем одновременно, т.к.
это может привести к возникновению сбоев
или повреждению усилителя.
- Подключите провод управления питанием к
источнику питания, который включается/вык-
лючается ключом зажигания (линия АСС).
Когда выполнено это подключение, при вклю-
чении/выключении автомагнитолы может воз-
никать механический шум.
(8) Гнездо линейного входа LINE IN (канал А/
канал В)
(9) Гнездо линейного выхода LINE OUT
На это гнездо поступает сигнал с линейного
входа усилителей А и В.
(10) Сетевой индикатор
Когда включено питание усилителя, светит-
ся сетевой индикатор.
При включении питания или срабатывании
функции защиты этот индикатор мигает в те-
чение нескольких секунд.
(11) Переключатель FILTER (канал А)
Этот переключатель позволяет применить
высокочастотную фильтрацию сигналов, по-
ступающих на выходы на акустические сис-
темы.
- Положение HPF (высокочастотный фильтр):
Фильтрация частот в диапазоне выше поро-
говой частоты, установленной с помощью
регулятора HPF FREQUENCY.
- Положение OFF (ВЫКЛ.):
Весь частотный диапазон воспроизводится
без фильтрации.
(12) Переключатель OPERATION (канал А/ка-
нал В)
С помощью этого переключателя Вы можете
независимо выбрать способы усиления вход-
ных сигналов, поступающих на усилители А
и В.
- Положение STEREO (стереофонический ре-
жим):
Усилитель может использоваться в качестве
стереофонического усилителя.
- Положение MONO (Lch):
Усиление входного сигнала только левого
канала. Устанавливайте переключатель в это
положение и выполняйте мостовое подклю-
чение, чтобы использовать в качестве вы-
сокомощного монофонического усилителя.
(Входной сигнал правого канала не воспро-
изводится).
(13) Переключатель INPUT SELECTOR
Этот переключатель позволяет выбрать вхо-
ды, сигналы с которых будут усиливаться
усилителями А и В.
- Положение А В:
Усиливаются входные сигналы, поступающие
на усилители А и В.
- Положение А:
Входной сигнал усилителя А усиливается
обоими усилителями (А и В).
(14) Переключатель FILTER (канал В)
Этот переключатель позволяет применить
высокочастотную или низкочастотную филь-
трацию сигналов, поступающих на выходы
на акустические системы.
- Положение HPF (высокочастотный фильтр):
Фильтрация частот в диапазоне выше поро-
говой частоты, установленной с помощью
регулятора HPF FREQUENCY.
- Положение OFF (ВЫКЛ.):
Весь частотный диапазон воспроизводится
без фильтрации.
- Положение LPF (низкочастотный фильтр):
Фильтрация частот в диапазоне ниже поро-
говой частоты, установленной с помощью
регулятора LPF FREQUENCY.
(15) Переключатель BASS BOOST (канал В)
Установка этого переключателя в положение
ON приводит к усилению звучания низких
частот.
Вы можете использовать функцию BASS
BOOST только для усилителя В.
- Положение ON:
Усиление низких частот +6 дБ.
- Положение OFF:
Усиление низких частот выключено.
(16) Регулятор HPF FREQUENCY (канал А/ка-
нал В)
Когда переключатель FILTER установлен в
положение HPF (высокочастотный фильтр) с
помощью этого регулятора Вы можете уста-
новить частоту среза фильтра.
(17) Регулятор LPF FREQUENCY (канал В)
Когда переключатель FILTER установлен в
положение LPF (низкочастотный фильтр) с
помощью этого регулятора Вы можете уста-
новить частоту среза фильтра.
(18) Регулятор чувствительности входа
INPUT SENSITIVITY (канал А/канал В)
Устанавливайте этот регулятор в соответ-
ствии с выходным уровнем сигнала предва-
рительного усилителя центрального устрой-
ства, подключенного к усилителю, или с мак-
симальным выходным уровнем автомобиль-
ной стереосистемы KENWOOD.
Чувствительности усилителей А и В могут
быть отрегулированы независимо друг от
друга и независимо от положения селектора
входов.
Используйте рисунок, приведенный справа,
в качестве подсказки.
ЗАМЕЧАНИЕ:
Выходной уровень предварительного усили-
теля или максимальный выходной уровень
центрального устройства приведены в раз-
деле «Технические характеристики» инструк-
ции по эксплуатации головного устройства.
