2.5 Подготовка к эксплуатации
Все операции по подключению и настройке должен производить квалифицированный
специалист. Всё описание далее приводится для управления устройством с передней панели.
Альтернативное управление мышью приводится в приложениях.
2.6 Подключение жёсткого диска

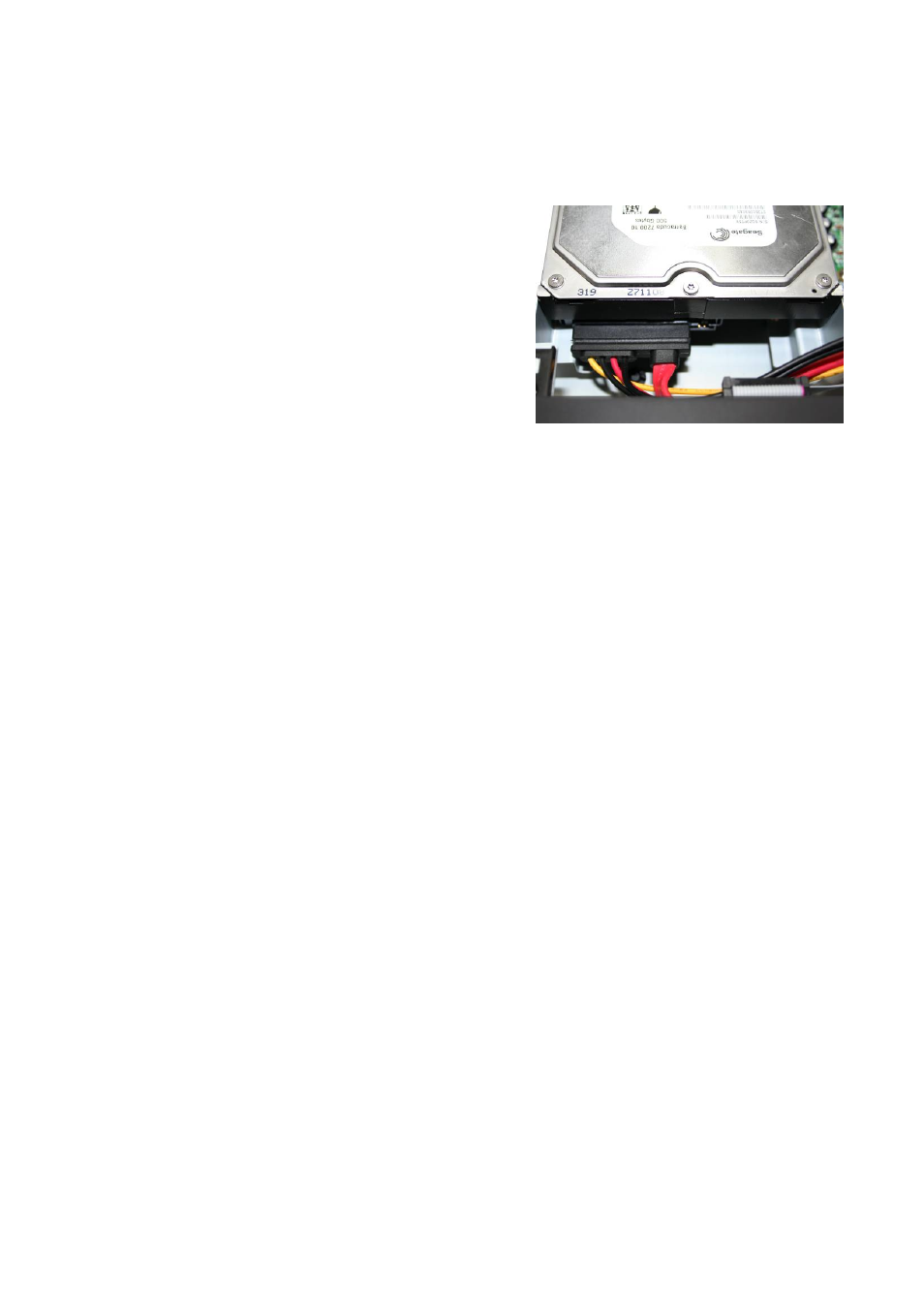

Для установки жёсткого диска (максимально 2
диска ёмкости до 1Тб) необходимо отключить питание
и
снять
верхнюю
крышку
устройства.
Затем
подключить кабель (сигнальный и питание), установить
в специальные «салазки» (при необходимости
закрепить винтами).
Если производится установка нового жёсткого
диска, то после установки его обязательно необходимо
отформатировать.
• Видеокамеры. Подключаются к выходам
CH1/CH2/CH3/CH4/CH5/CH6/CH7/CH8/CH9/CH10/CH12/CH13/CH14/CH15/CH16 через
коаксиальный кабель.
• Аудио входы/выход. Подключаем при помощи колодки 9pin (в комплекте 2 шт.).
• Монитор. В зависимости от типа монитор можно подключить двумя способами: к TV и VGA
выходам.
• Блок питания. Подключается к разъёму DC12.
• Тревожные входы. К тревожным входам (ALARM IN) можно подключить любой датчик с
релейным выходом.
• Тревожные выходы. Тревожные выходы (ALARM OUT) имеют два режима работы:
нормально открыт (NO) и нормально закрыт (NC). Например, можно с этих выходов настроить
автоматическое включение сигнализации;
• Сеть. Стандартный разъём RJ-45 для подключения к локальным сетям Ethernet
10/100Base-T;
• USB-порт. Разъём для подключения USB-устройств(2 USB).
• RS-485. Порт для управления поворотными устройствами видеокамер (PTZ).
Поддерживаемые протоколы: Pelco-D, Pelco-P и др.
