2.3 Описание задней панели
11 8 4 5 12 1 6 7 9 10

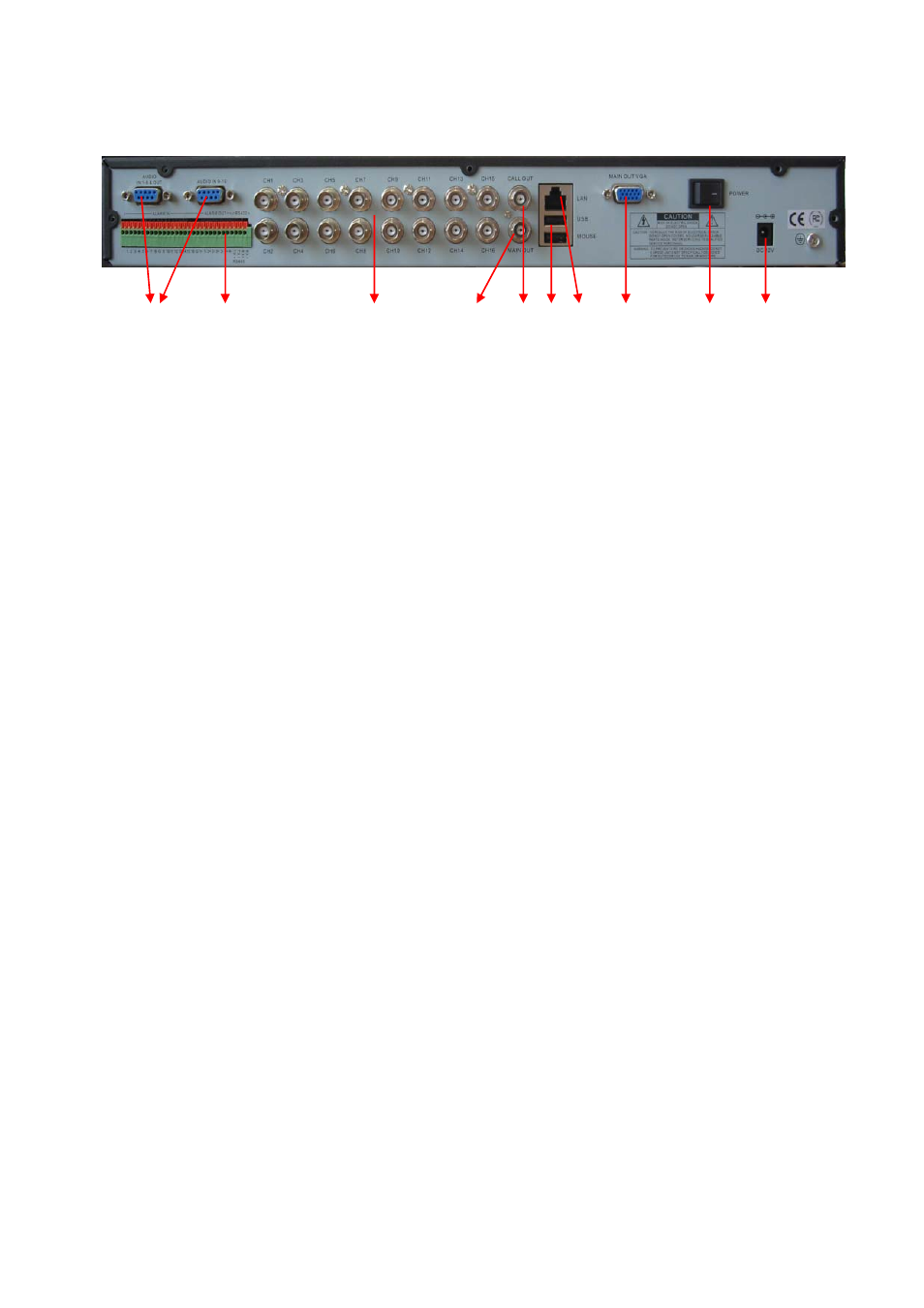

Схема 2-2 16-канальная схема задней панели.
1. Интерфейс USB2.0: поддерживает мышку USB, внешние устройства USB.
4. Видео входы: для подключения внешних камер.
5. Видео выход BNC: аналоговый выход на монитор.
6. Сетевой интерфейс LAN: применяется для соединения по сети.
7. VGA: разъём DIN-15, доступные разрешение - 800х600,
1024х768,1280х1024
、
1440х900, 1920х1080.
8. Тревожные входы и выходы:
ALARM OUT: 4-канальный выход, характеристика реле 30VDC 1A, 125VAC 1A.
ALARM IN: 16 -канальный вход, тип Нормально закрыт/открыт.
G: заземление.
Интерфейс RS-485: дуплексный интерфейс для передачи и приема данных.
TX+: передача данных + интерфейс
TX-: передача данных - интерфейс
RX+: прием данных + интерфейс
RX-: прием данных – интерфейс
9. POWER: выключатель питания.
10. Вход питания: DC 12V / 5A
11. Аудио вход/выход: интерфейс DB9pin(2 шт.), переходник для подключения RCA 9.
12. SPOT выход.
