124

Установка переднего колеса

1.Установите боковые манжеты на левую и

правую стороны ступицы колеса.

Поместите переднее колесо между стой

ками вилки и вставьте болт передней оси

с правой стороны через правую стойку

вилки и ступицу колеса.

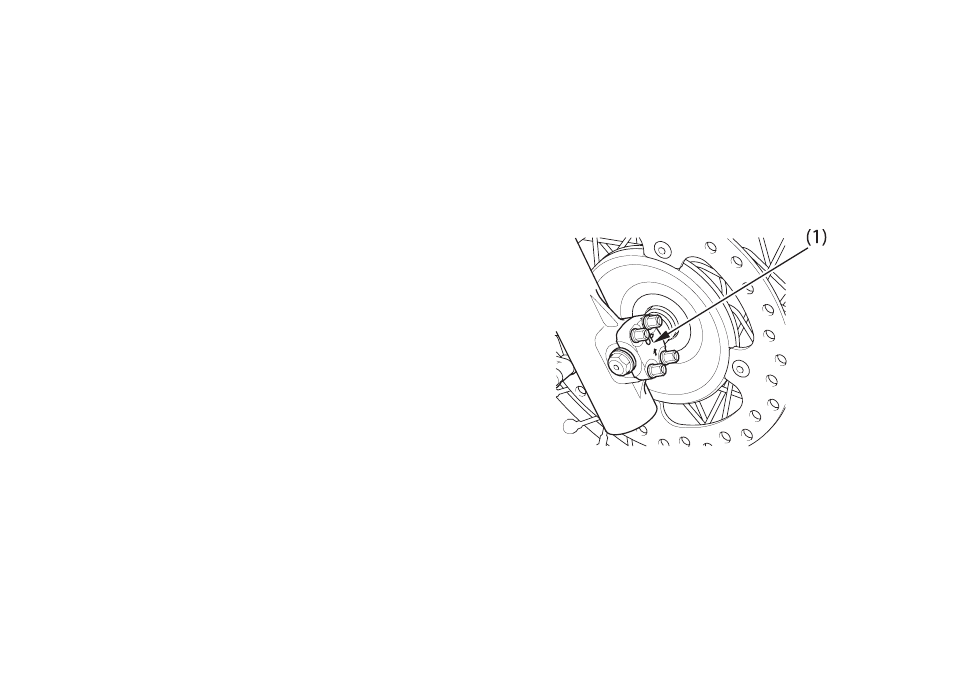

2.Установите держатель оси меткой UP (1)

вверх и сначала затяните верхние гайки

держателя оси до их легкой посадки,

затем затяните нижние гайки держателя

передней оси до их легкой посадки.

3.Затяните болт передней оси рекомендо

ванным моментом:

Момент затяжки болта передней оси:

64 Нм

4.Установите правый и левый тормозные

суппорты на перья вилки и затяните

стяжные болты рекомендованным момен

том:

30

Нм

5.Чтобы не повредить тормозные колодки

во время установки скоб в сборе, будьте

внимательны, заводя оба тормозных дис

ка между тормозных колодок.

6.Нажмите на рычаг переднего тормоза и

покачайте несколько раз переднюю вил

ку. Отпустите рычаг тормоза и проверьте,

насколько свободно вращается колесо.

Если колесо вращается не свободно, или

тормозные колодки трутся по диску,

устраните неисправности.

(1) Метка UP
