105

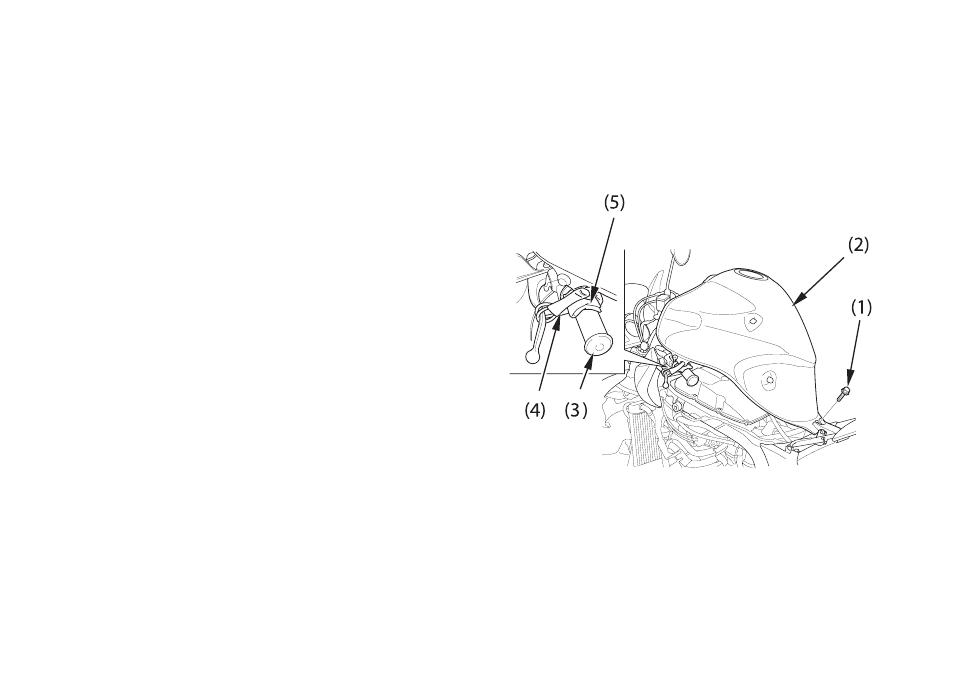

(1) Болт
(2) Топливный бак
(3) Руль
(4) Тросик крепле
ния шлема
(5) Ветошь
РАСПОЛОЖЕНИЕ ТОПЛИВНОГО
БАКА ПРИ ПРОВЕДЕНИИ РАБОТ ПО
ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
Перед топливного бака может быть сдви
нута вверх для проведения технического
обслуживания.
Сливать топливо при этом не нужно.
Чтобы поднять:
1.Снимите седло (см. стр. 69).
2.Снимите левый и правый кожухи
(см. стр. 74)
3.Снимите болт (1), находящийся на задней
части топливного бака (2).
4.Поверните руль (3) влево до упора
и заблокируйте его (стр. 68).
Установите топливный бак на левую ру
коятку руля и закрепите его с помощью
тросика держателя шлема (4) как показа
но на рисунке.
Во избежание повреждения между топлив
ным баком и рулем поместите ветошь (5).
Не поднимайте топливный бак выше, чем
позволяет тросик.
