IBERITAL DE RECAMBIOS S.A.
Cтр. 7 из 21
1. ИНСТРУКЦИИ ДЛЯ ПОЛЬЗОВАТЕЛЯ.

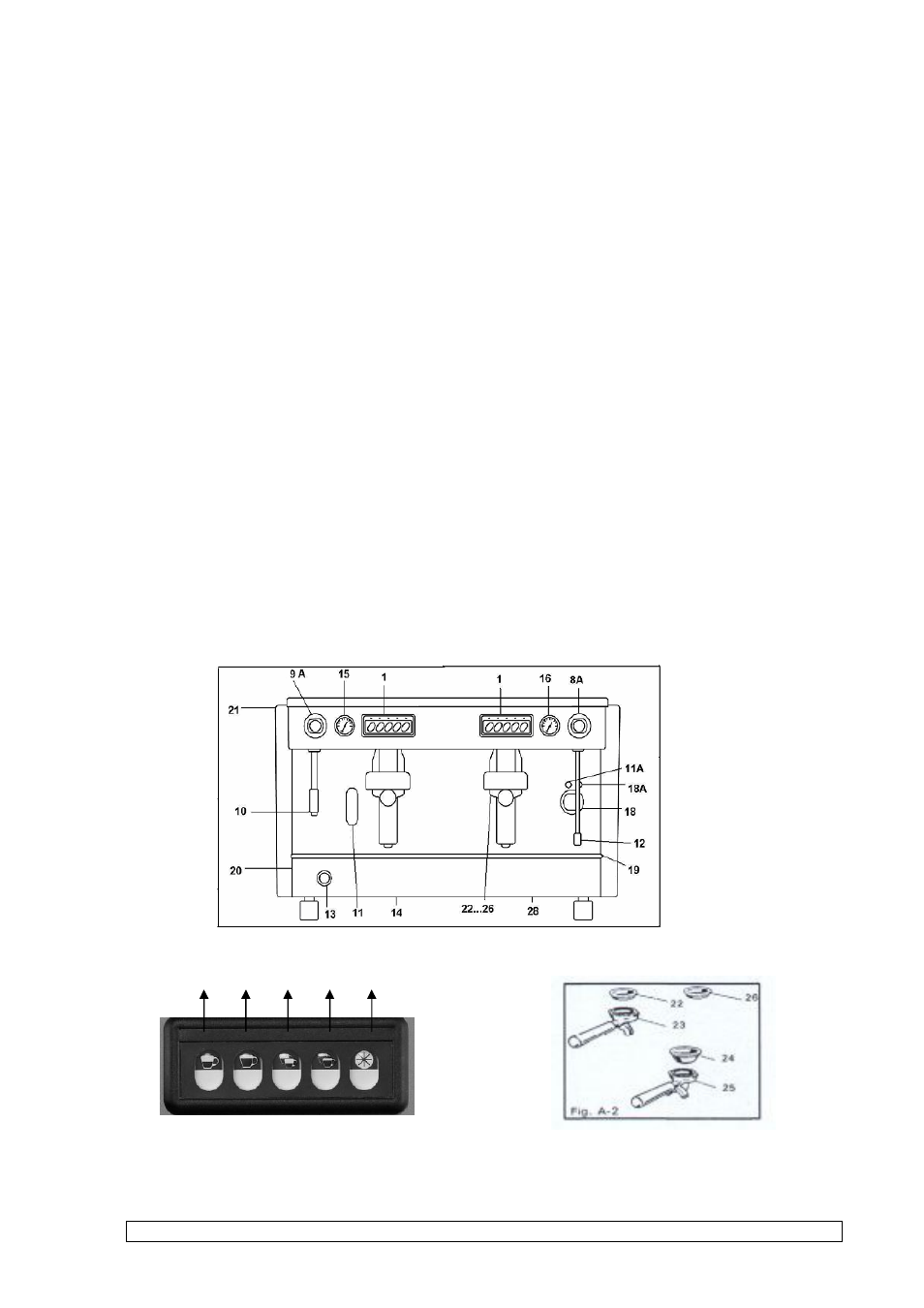

1.1. ОПИСАНИЕ.
1 – Панель управления подачи кофе.
2 – Кнопка - один эспрессо.
3 – Кнопка - два эспрессо.
4 – Кнопка - постоянный режим пролива.
5 – Кнопка - один кофе.
6 – Кнопка - два кофе.
8А – Кран подачи пара.
9А – Кран подачи горячей воды.
10 – Трубка подачи горячей воды.
11 – Окошко уровня воды
11А – Индикатор ТЭНов
12 – Трубка подачи пара.
13 – Кнопка ручного заполнения бойлера.
14 - Центральный водопровод.
(Не включен в комплект. Установку должен
произвести технический персонал.)
15 – Манометр помпы.
16 – Манометр давления в бойлере.
17 – Сетевой выключатель.
(Не включен в комплект. Его установку должен
производить технический персонал)
18 – Включатель:
«0» выключено
«1» включение автоматического залива воды
«2» включение нагревательного элемента
18А – Индикатор электропитания «вкл./выкл».
19 – Поддон
20 – Заводская табличка.
21 – Боковые панели
22 – Фильтр для 1 кофе.
23 – Портафильтр для 1 кофе.
24 – Фильтр для 2 кофе.
25 – Портафильтр для 2 кофе.
26 – Глухой фильтр для очистки.
28 – Дренажный кран бойлера.
2 5 3 6 4
