Руководство по эксплуатации
•
SCD-308U

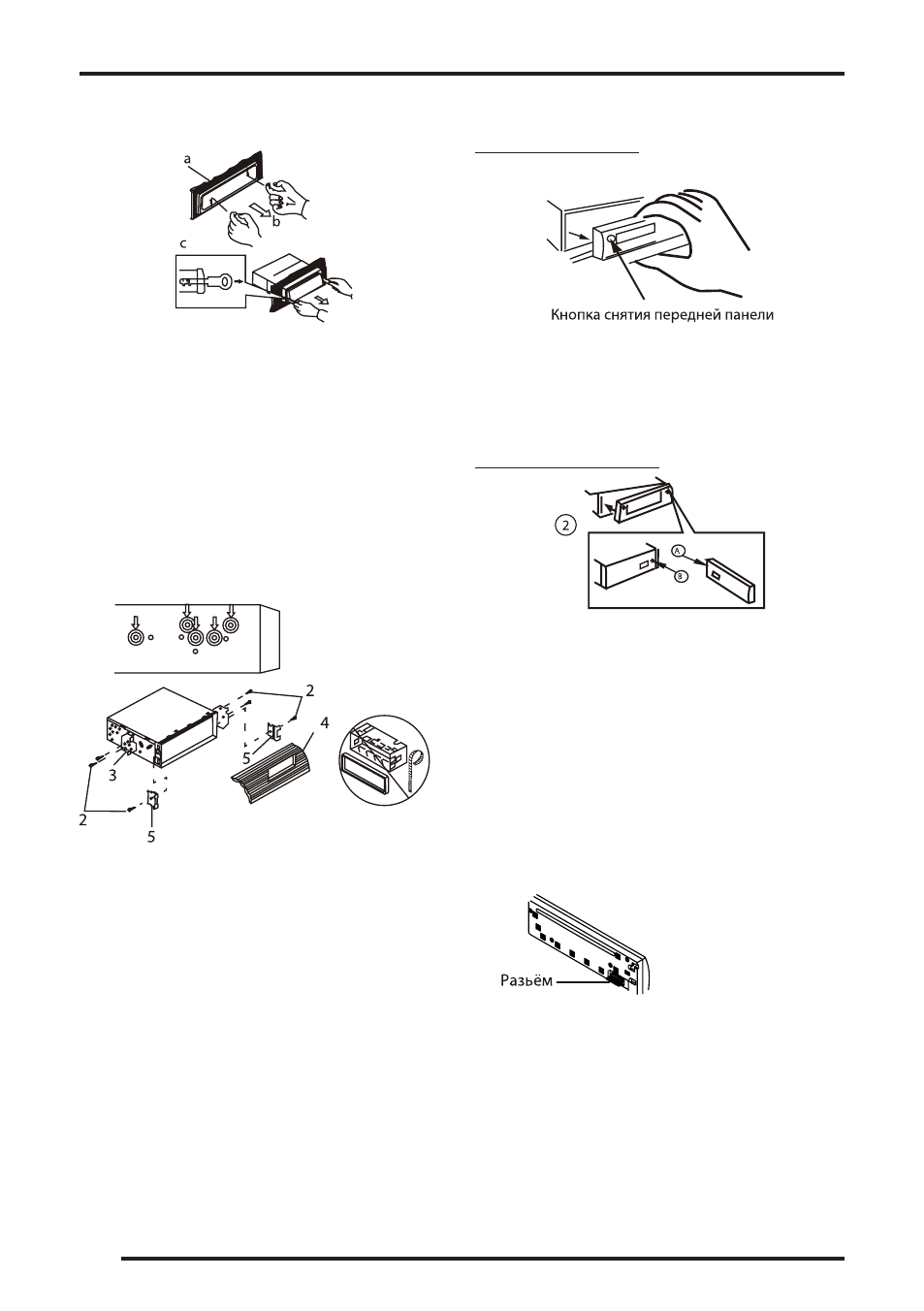

порядок извлечения аппарата
Снимите декоративное обрамление, потянув его на себя
(устанавливайте декоративное обрамление углублени-
ем вниз).
Вставьте до упора ключи, входящие в комплект постав-
ки аппарата, в пазы на боковых поверхностях передней
панели. Извлеките аппарат из рамки, потянув его на
себя.
Перед присоединением передней панели должно быть
установлено декоративное обрамление.
тыловой монтаж
Данный метод использует резьбовые отверстия на бо-
ковых панелях аппарата и кронштейны крепления
штатной автомобильной магнитолы.
1. Выберите позицию, при которой винтовые отвер-
стия кронштейнов, закрепленных в автомобиле, и
винтовые отверстия аппарата совпадут, и закрепите
аппарат при помощи 2-х винтов с каждой стороны.
2. Винты. Длина используемых винтов не должна пре-
вышать 6 мм.
3. Штатные кронштейны крепления магнитолы.
4. Консоль или приборная панель.
5. Скобы (снимите эти элементы).
Примечание: при тыловом монтаже не ис-
пользуются монтажная рама, декоративное
обрамление и металлическая скоба.
установка и снятие передней панели
Снятие передней панели
1. Выключите аппарат.
2. Нажмите кнопку снятия панели .
3. Снимите панель.
Установка передней панели
1. Установите сначала правый край панели, совместив
точки А и В (см. рисунок).
2. Вставьте левую часть панели до щелчка.
пРЕдупРЕЖдЕНиЕ
Соблюдайте порядок установки панели. Уста-
новка с левого края может повредить панель
или разъем с контактами.
Храните переднюю панель в футляре. Не бро-
сайте и не роняйте панель.
Не прикасайтесь ногтями или острыми пред-
метами к разъему с контактами на задней
стенке съемной панели.
