Руководство по эксплуатации
•
SCD-308U
ПОРЯДОК УстАнОвКи и иЗвЛе-
ЧениЯ АППАРАтА
Отключите «-» клемму аккумулятора перед началом
установки для снижения вероятности повреждения
аппарата и предотвращения короткого замыкания при
подключении.
Убедитесь, что подсоединения цветных проводов про-
изведены в соответствии со схемой. Неправильное
подсоединение может вывести из строя ресивер (при-
вести к сбоям в работе) или повредить электрическую
систему автомобиля
Для обеспечения достаточной вентиляции прибора и
снижения риска возгорания не перекрывайте вентиля-
ционные отверстия корпуса и область радиатора.
Перед тем, как окончательно установить аппарат, вре-
менно подключите проводку и убедитесь, что аппарат и
работает должным образом.
При установке используйте только оригинальные ком-
плектующие поставляемые с аппаратом. Использова-
ние других комплектующих может повлечь за собой
неисправность.
Проконсультируйтесь с вашим дилером, если для уста-
новки необходимо просверлить отверстия или произ-
вести другие изменения в автомобиле.
Установите аппарат таким образом, чтобы он не мешал
водителю и не травмировал пассажира в случае вне-
запной остановки.
Для оптимальной работы аппарата угол установки не
должен превышать 30°.
Не устанавливайте ресивер в местах попадания прямых
солнечных лучей или горячего воздуха из отопителя, а
так же в запыленных и загрязненных местах и местах с
сильной вибрацией.
Перед установкой аппарата снимите переднюю панель.

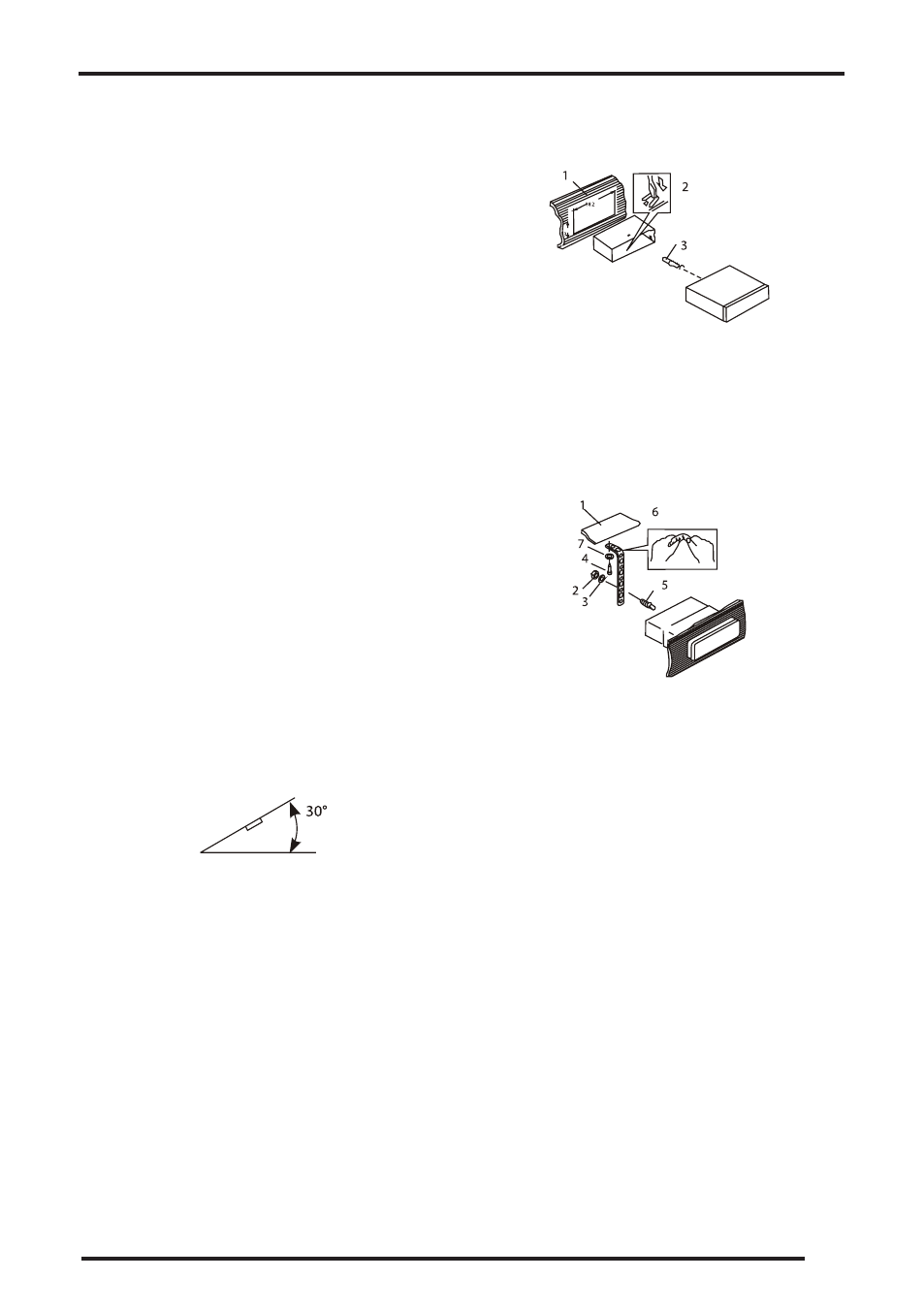

Существуют 2 метода установки: Стандартный монтаж на
передней панели и установка с помощью кронштейнов.
Фронтальный монтаж
1. Приборная панель.
2. Монтажная рама.
Вставьте монтажную раму в отсек приборной пане-
ли и отогните подходящие «язычки» с помощью от-
вертки.
3. Крепежный болт.
1. Приборная панель (внутренняя часть).
2. Гайка (5 мм).
3. Шайба.
4. Винт.
5. Крепежный болт.
6. Металлическая скоба.
Закрепите тыловую часть аппарата при помощи ме-
таллической скобы. При необходимости изогните ее.
7. Шайба.
7
