Руководство пользователя GPSMAP ® серии 4000/5000 35
и
спользоВание радара
и
спользование
Рада
Ра
Описание экрана Плавание
Экран Плавание позволяет просмотреть накопленную информацию радара в полноэкранном режиме.
Ваше местоположение находится в центре экрана, а кольца позволяют измерить расстояния.
Кольца
диапазона
Линия курса
Шкала
масштабирования
Заданный масштаб соответствует расстоянию от вашего местоположения (центра) до самого дальнего
кольца. Остальные кольца располагаются через равные промежутки на всем расстоянии при заданном
уровне масштабирования. Например, если задан масштаб три километра, каждое кольцо соответствует
расстоянию на один километр дальше от центра. Используйте клавиши ДИАПАЗОН ( +/- ) (GPSMAP
4008/4012) или клавиши и (GPSMAP 5008/5012) для регулировки уровня масштабирования.
Параметры экрана Плавание
Чтобы получить доступ к дополнительным настройкам и опциям экрана Плавание (радар), нажмите
МЕНЮ .
Усиление — регулирует чувствительность приемника радара. Настройка по умолчанию Авто
автоматически обеспечивает оптимальный режим работы. Выберите Вверх или Вниз для изменения
уровня усиления вручную; выберите Авто для восстановления настройки по умолчанию.
Дожд.Помехи — изменение уровня усиления для устранения нежелательных шумов из-за
отражений от капель дождя на близких расстояниях. Выберите Вверх или Вниз для настройки
чувствительности к зашумленности от дождя.
Мор.Помехи — изменение усиления для устранения нежелательных шумов из-за волнения
моря. Выберите След.Вариант для циклического переключения между Грубый , Средн. , Тихо
или Выкл. . Выберите Вверх или Вниз для настройки чувствительности к зашумленности от
моря.
Зона Безопасности — определяет зону безопасности вокруг судна. При обнаружении объекта в этой
зоне включается звуковой сигнал. Выберите Вкл. или Выкл . При выборе Вкл. можно определить
границы зоны, выбрав Настр.ЗоныБезопасн :
Угол 1 (и Угол 2 ): используйте МАНИПУЛЯТОр (GPSMAP 4008/4012) и с помощью стрелок
( и ) задайте размеры зоны безопасности. Выберите Угол 1 или Угол 2 для перемещения
соответствующей вершины зоны. На картплоттерах GPSMAP 5008/5012 коснитесь Угол 1 ,
затем коснитесь точки на экране, где должна находиться первая вершина зоны безопасности.
Проделайте то же для Угла 2 .
Круговой : смыкает зону безопасности, полностью охватывая судно. Используйте Угол 1 или
Угол 2 для настройки размера зоны.
Угол  Угол 2 Круг
•
•
•
•
Наложение Цифр — показывает или скрывает такие данные, как курс, координаты судна, данные
о наличии рыбы.
Настройка радара — доступ к дополнительным настройкам радара.
наведение радара на цель на экране Плавание
Используйте МАНИПУЛЯТОр (GPSMAP 4008/4012) или коснитесь местоположения цели (GPSMAP
5008/5012) для запуска наведения. На экране отображаются кольцо и прямая линия зеленого цвета.
Зеленое кольцо в сочетании с кольцами масштабирования помогает определить расстояние от вашего
местоположения до объекта. Зеленая линия в сочетании с линией курса помогает определить пеленг
объекта относительно вашего местоположения. С помощью МАНИПУЛЯТОрА можно переместить
точку пересечения зеленого кольца и зеленой линии. Эта точка соответствует точке нацеливания
радара. При перемещении точки нацеливания от объекта к объекту на экране радара с правой стороны
экрана отображаются опции цели для каждого объекта.

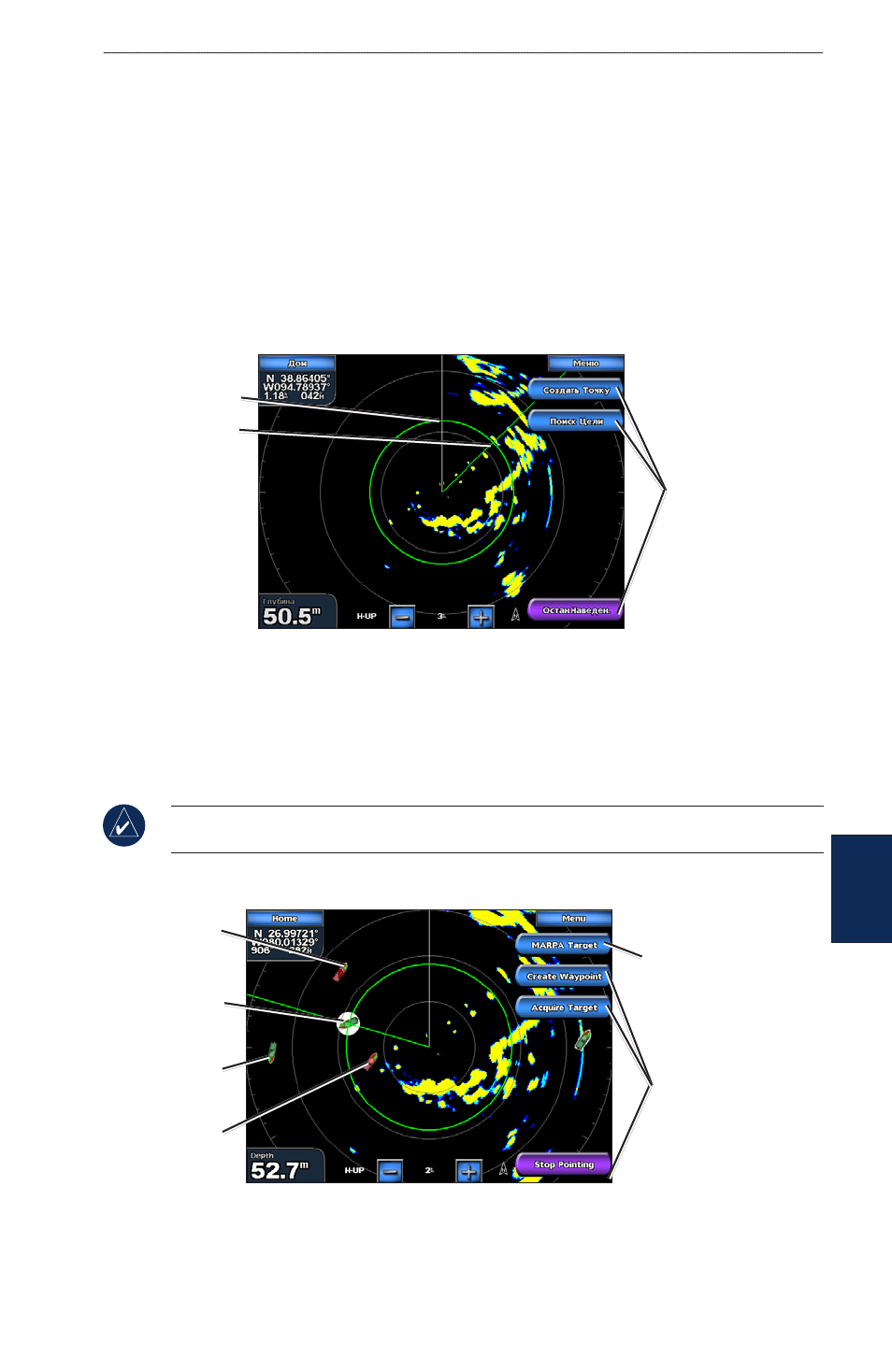

Экран Плавание — наведение на объект
Линия курса
Опции цели
Цель (пересечение)
Для завершения наведения выберите Остан.Наведен. .
Опции цели
Создать Точку — отметка объекта/местоположения нацеливания как маршрутной точки.
Поиск Цели — назначение метки MARPA (мини-система автоматической радиолокационной
прокладки курса) для объекта нацеливания.
ПрИМЕчАНИЕ: Система MARPA требует применения датчика курса. Выходной сигнал датчика
курса должен соответствовать формату сообщений HDM или HDG сети NMEA 0183.
Цель MARPA (появляется только при наведении на объект с меткой MARPA) — открывает
информационное окно объекта MARPA. Удаление объектов MARPA выполняется в этом же окне.
Наведение на объект MARPA
Отслеживание
объекта MARPA
Опции цели
Нацеливание радара
на объект MARPA
Открывает
информационное окно
для объекта MARPA
Потеря цели
MARPA
Опасны объект
MARPA
