38

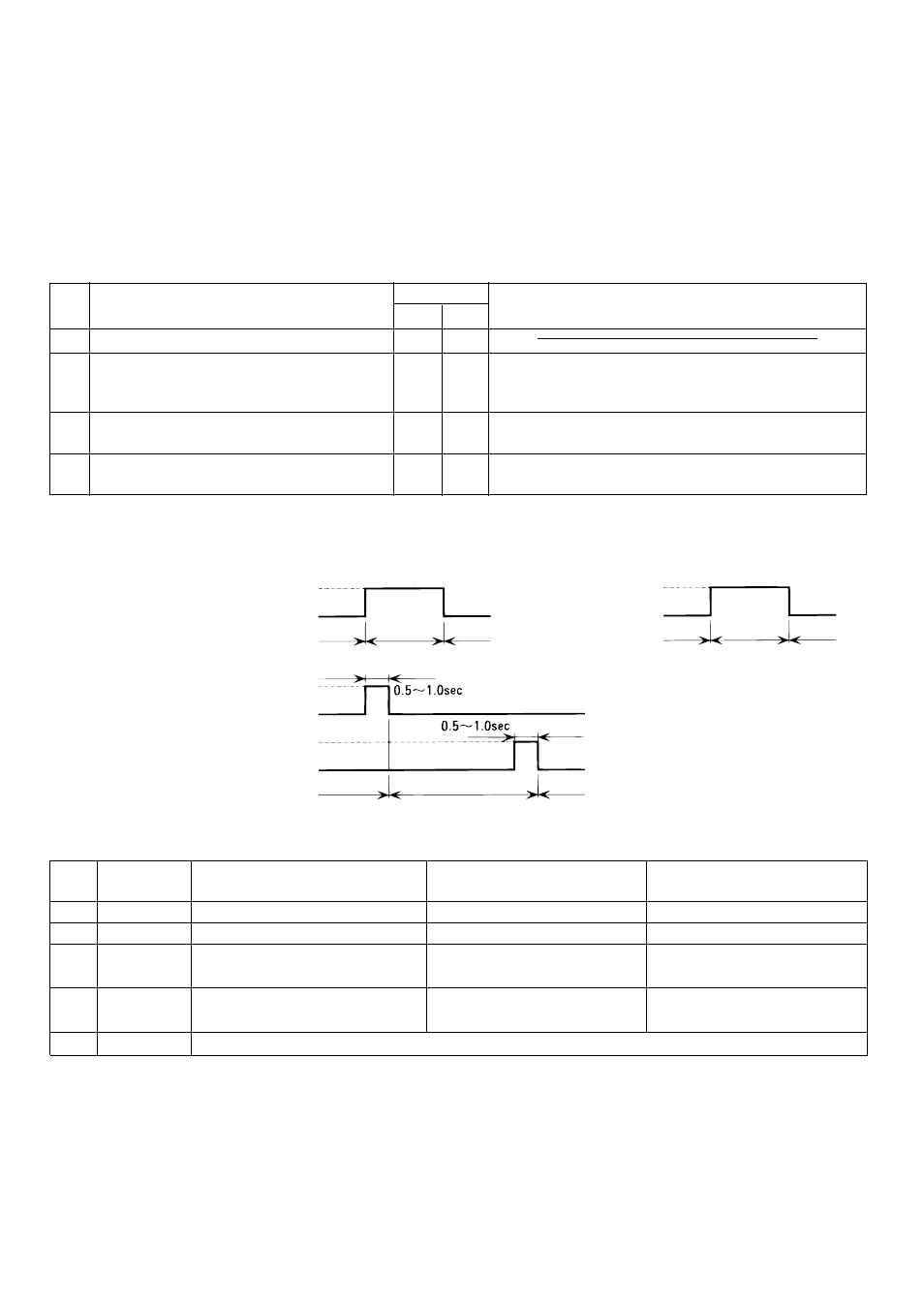

7. Внешние сигналы управления и контроля
(1) Назначение внешних сигналов управления
(А) Статический сигнал
(2) Статический и импульсный сигналы
(3) Подключение внешних цепей управления (разъем CN2)
7 1 Внешние сигналы управления
Аварийное выключение и возврат к нормальной работе, включение/выключение, а также блокировка
местных пультов управления может осуществляться с помощью внешних "сухих" контактов. Реакция
системы на воздействие этой внешней цепи определяется положением "DIP переключателей"
№6 и №7, которые устанавливаются в окне "FUNCTION SETTING" предварительной настройки.
Состояние внешнего контакта индицируется на экране пользователя "Контроль групп"
Для подключения к контроллеру G 50A внешних цепей управления и контроля используется адаптер
(разъем) PAC YG10HA E
№ Реакция на воздействие внешней цепи
"Переключатель"
№6 №7
Примечание
2
3
4
Реакция отсутствует
Аварийная остановка по
статическому сигналу
Включение/выключение по
статическому сигналу
Вкл/выкл, а также блокировка местных
пультов по импульсному сигналу
OFF
OFF
OFF
OFF
ON
ON
ON ON
В режиме аварийной остановки полностью
блокируются местные пульты управления, а
также функция вкл/выкл на центральном пульте.
Блокируется только функция вкл/выкл на
центральном и местных пультах управления
Длительность импульса (контакт замкнут)
должна быть от 0.5 до 1 секунды
1) Статический сигнал
2) Импульсный сигнал
CN2
№9
№5
№6
№7
№8
Цвет
провода
Красный
Оранжевый
Желтый
Синий
Серый
Включение/выключение
не используется
не используется
не используется
Включение
Выключение
Блокировать местные
пульты
Снять блокировку
Общий (DC12V или DC24V)
Аварийная остановка
не используется
не используется
не используется
1
КОНТАКТ ЗАМКНУТ
КОНТАКТ РАЗОМКНУТ
ЗАМКНУТ
РАЗОМКНУТ
Сигнал 1
Сигнал 2
ЗАМКНУТ
РАЗОМКНУТ
ЗАМКНУТ
РАЗОМКНУТ
Вкл Выкл Выкл
Аварийная
остановка
Нормальная
работа
Нормальная
работа
Вкл Выкл Выкл
(Для режима "Блокировка местных пультов"
аналогично)
Аварийная остановка по
статическому сигналу Включение/выключение по
статическому сигналу Вкл/выкл, а также блокировка
местных пультов по
импульсному сигналу
1) Если выбрано Вкл/Выкл внешним статическим сигналом, то функция включения/выключения
на центральнойм контроллере и местных пультах управления будет блокирована.
2) Если выбрана реакция "Аварийна остановка", то при замыкании внешнего контакта статус
блоков быдут меняться на "Аварийна остановка". При размыкании контакта происходит возврат
к нормальной работе.
3) Если выбрано Вкл/Выкл внешним статическим сигналом, то при замыкании контакта будет
происходить включение всех групп, а при размыкании выключение.
