5 4 Создание групп

Местный пульт M NET

Наружный блок

Внутренний блок

Независимая вентустановка

Вентустановка Лоссней

коммуникационная линия
M NET

Группы кондиционеров

* Блок питания PAC SC50KUA подает постоянную составляющую в коммуникационную линию M NET
* Эксплуатация прибора возможна только после формирования групп

1) Если питание на контроллер подается впервые, то
экран начальной настройки появляется автоматически

2) Используйте кнопку

(или

) для перехода в

режим формирования групп

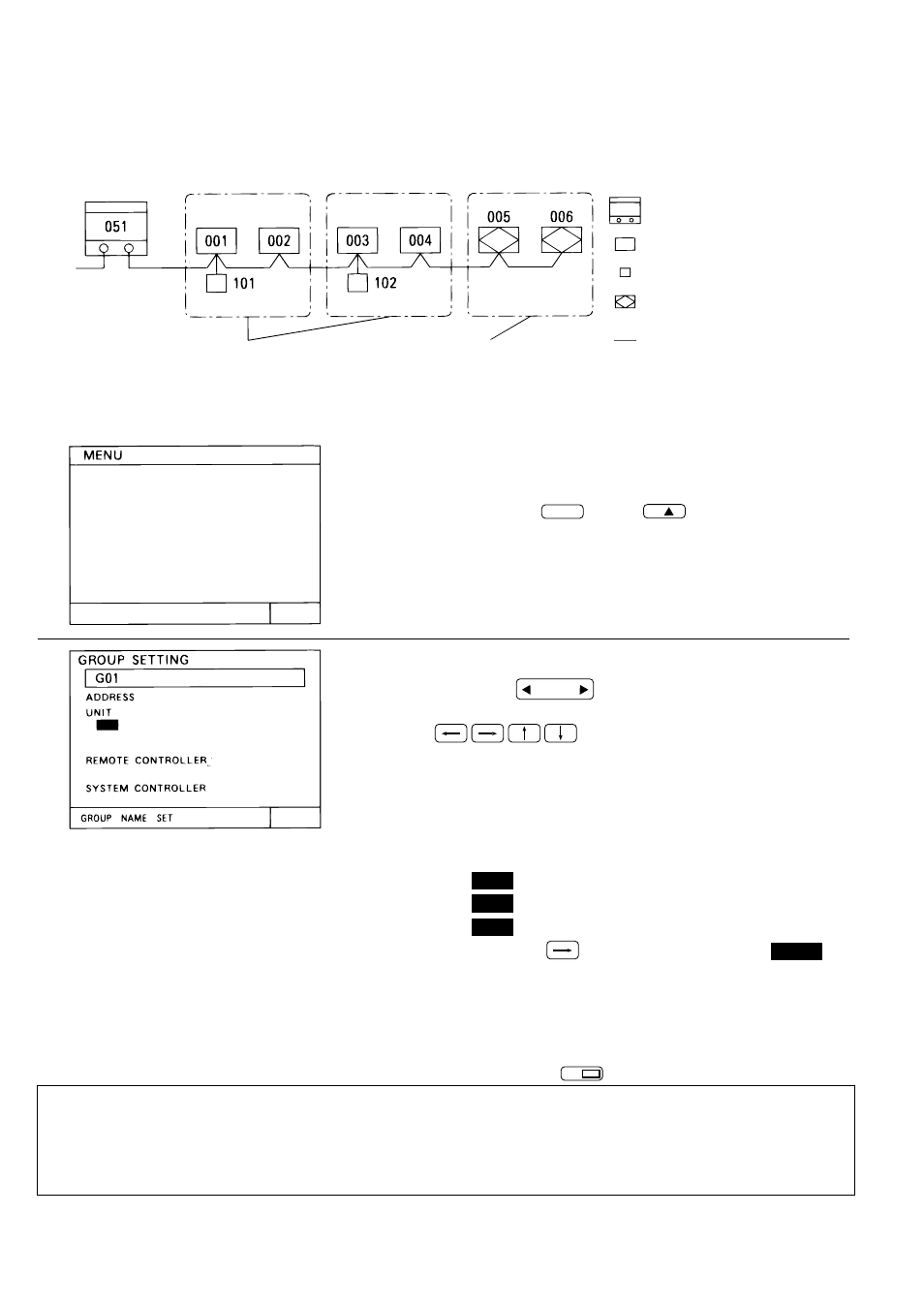

Экран формирования групп показан на рисунке.

Если вы допустили ошибку, но не перешли к следующему полю, то
просто введите правильный номер заново. Если вы находитесь уже в
следующем поле, то кнопками курсора вернитесь в редактируемую
позицию и нажмите кнопку

для удаления неверного адреса.

Примечание:

1) "0"

0

01

0124

2) "1"
3) "2"
4) нажмите кнопку

для перехода к полю

адреса следующего внутреннего блока

* допускается просто вводить "1" и "2"

GROUP
SELECT

3) С помощью кнопок

укажите номер группы, которую

тербуется создать
4) Кнопки

используются для перехода между

областями задания адресов

5) Используя цифровую клавиатуру, введите адреса внутренних блоков,
местных пультов управления, а также подчиненных центральных пультов
управления, составляющих данную группу.
<Пример>
Требуется задать адрес внутреннего блока 012

DEL

RESET

4

* Группа может состоять из следующих приборов: внутренние блоки, местные пульты управления, а
также подчиненные центральные пульты управления.
* Группа может состоять из приточно вытяжной установки Лоссней (независимая вентустановка)

Пример формирования групп

Группа 1

Группа 2

Группа 3

1 ADDRESS SETTING
2 FUNCTION SELECT
3 IP ADDRESS SETTING
4 GROUP SETTING

PLEASE SET
INITIAL SETTING

1

Связанные вентустановки Лоссней не нужно указывать в составе группы.
В каком бы порядке вы не вводили адреса приборов, они будут автоматически

переставлены в порядке возрастания адресов.

Независимые вентустановки не могут входить в состав групп, но могут

впоследствии быть связаны с группой кондиционеров
