53
ПОДКЛЮЧЕНИЕ
ВНЕШНИХ УСТРОЙСТВ

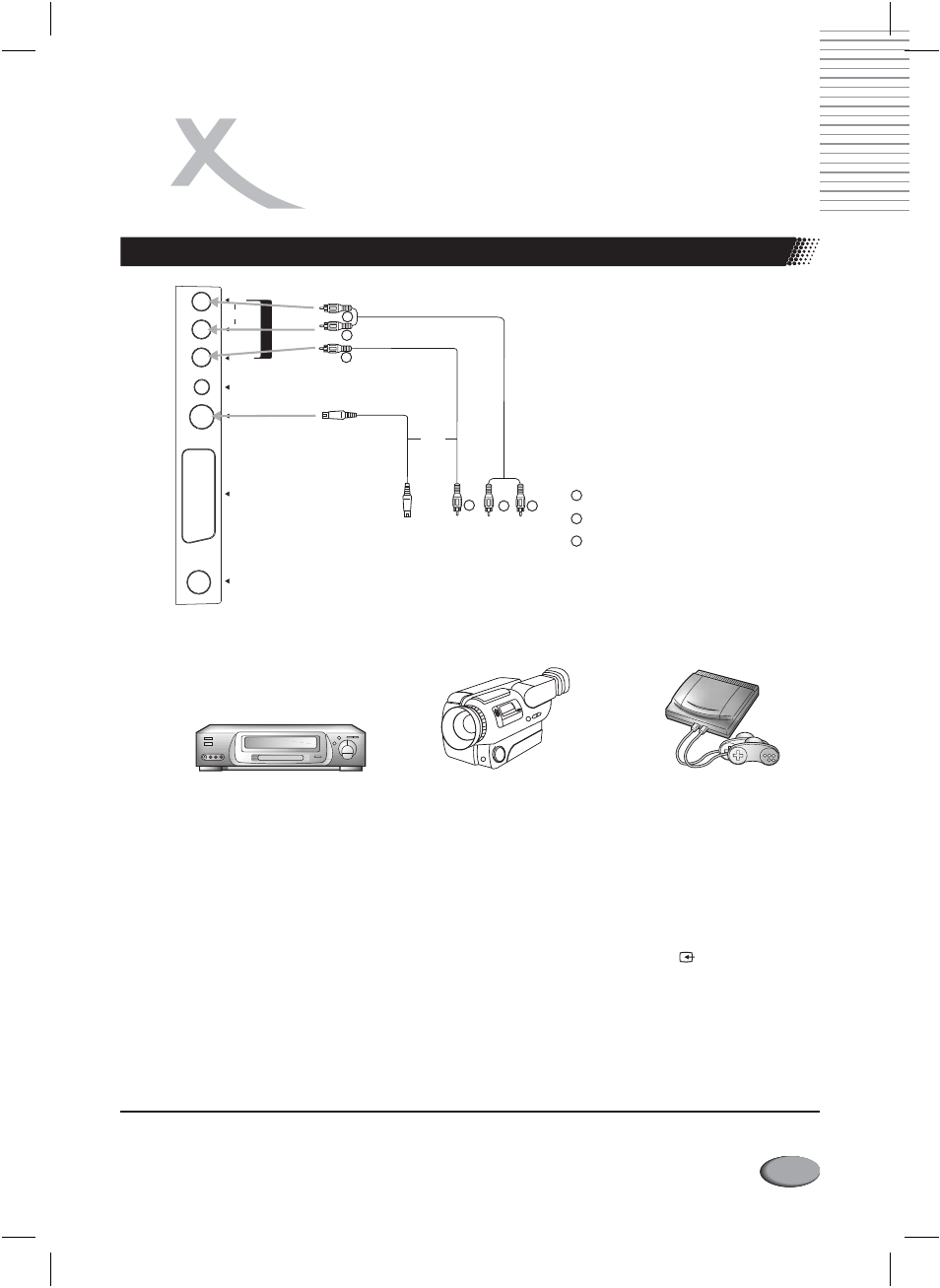

С помощью композитного VIDEO или S-VIDEO видео входов
Подключение
Воспроизведение
?
?
С помощью RCA A/V кабеля, представляющего собой комбинацию видео шнура с коннектором желтого цвета и двух
аудио шнуров с коннекторами белого и красного цвета, соедините A/V разъемы внешнего устройства и телевизора.
Или, с помощью S-VIDEO кабеля соедините S-VIDEO разъемы внешнего устройства и телевизора, а с помощью
аудио шнуров RCA аудио кабеля, представляющего собой комбинацию двух шнуров с коннекторами белого и
красного цвета, соедините аудио разъемы внешнего устройства и телевизора.
1. Включите телевизор.
2. Последовательно нажимайте кнопку
на передней панели телевизора или кнопку
на ПДУ телевизора до
тех пор, пока не будет выбран видео вход
VBS (при подключении с помощью композитного видео входа) или S-
VIDEO (при подключении с помощью S-VIDEO входа).
3. Включите внешнее устройство, подключенное к разъему композитного видео или S-VIDEO входа телевизора, и
начните воспроизведение.
C
SOURCE
Примечание:
?
Видео сигнал S-VIDEO обеспечивает лучшее качество изображения по сравнению с Композитным видео сигналом.
Y
Видео кабель
Y
W
R
Аудио кабель
W
R
или
S-VIDEO кабель
С помощью композитного видео или S-VIDEO входов к телевизору можно подключать:
Желтый (Видео)
Белый (Аудио левый канал)
Красный (Аудио правый канал)
W
Y
R
RF
-
SVIDEO
VIDEO
L/MONO
R
AUDIO
A
VI
N
EARPHONE
SCART
Видеомагнитофон
Видеокамеру
Игровую приставку
