КОМПЛЕКТАЦИЯ
И КОНСТРУКЦИЯ

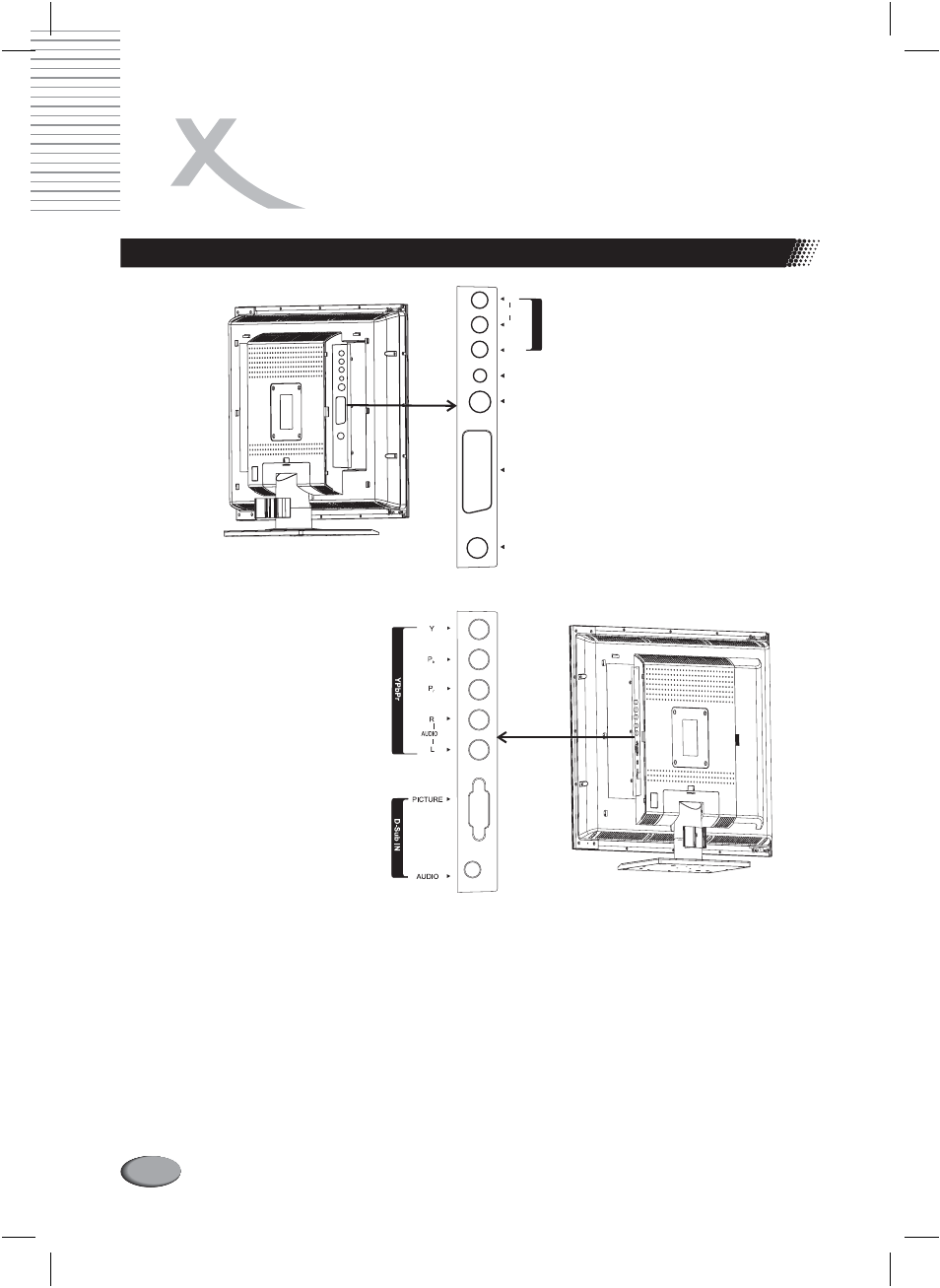

Разъемы для подключения внешних устройств
Антенный вход (RF)
Разъем для наушников
AV входы (видео композитный / S-VIDEO, аудио левый / правый каналы)
Разъем SCART
Разъем VGA, Аудио вход для подключения компьютера
Компонентный видео вход (Y, Pb, Pr), Аудио вход левый / правый каналы
Для подключения внешней антенны или кабельного телевидения.
Для подключения стереонаушников к телевизору.
Используются для подключения к телевизору внешних источников видео и аудио сигналов (например видео
магнитофонов и DVD проигрывателей), оснащенных композитным или S-VIDEO видео выходами.
Используется для подключения устройств воспроизведения видео записей (например, видеомагнитофонов и DVD
проигрывателей), оснащенных разъемом SCART.
Комбинация этих разъемов используется для подключения к телевизору устройств, оснащенных VGA видео
выходом (например, компьютера или игровой приставки).
Комбинация этих разъемов используется для подключения к телевизору видео устройств, оснащенных
компонентным видео выходом. Например, DVD проигрывателей.
RF
-
SVIDEO
VIDEO
L/MONO
R
AUDIO
A
VI
N
EARPHONE
SCART
Аудио вход (правый канал)
Аудио вход (левый канал)
Видео вход (композитный)
Разъем для наушников
Видео вход (S-VIDEO)
Разъем SCART
Антенный вход
Компонентный видео вход (Y)
Компонентный видео вход (Pb)
Компонентный видео вход (Pr)
Аудио вход (правый канал)
Аудио вход (левый канал)
Разъем VGA для подключения компьютера
Аудио вход для подключения компьютера
