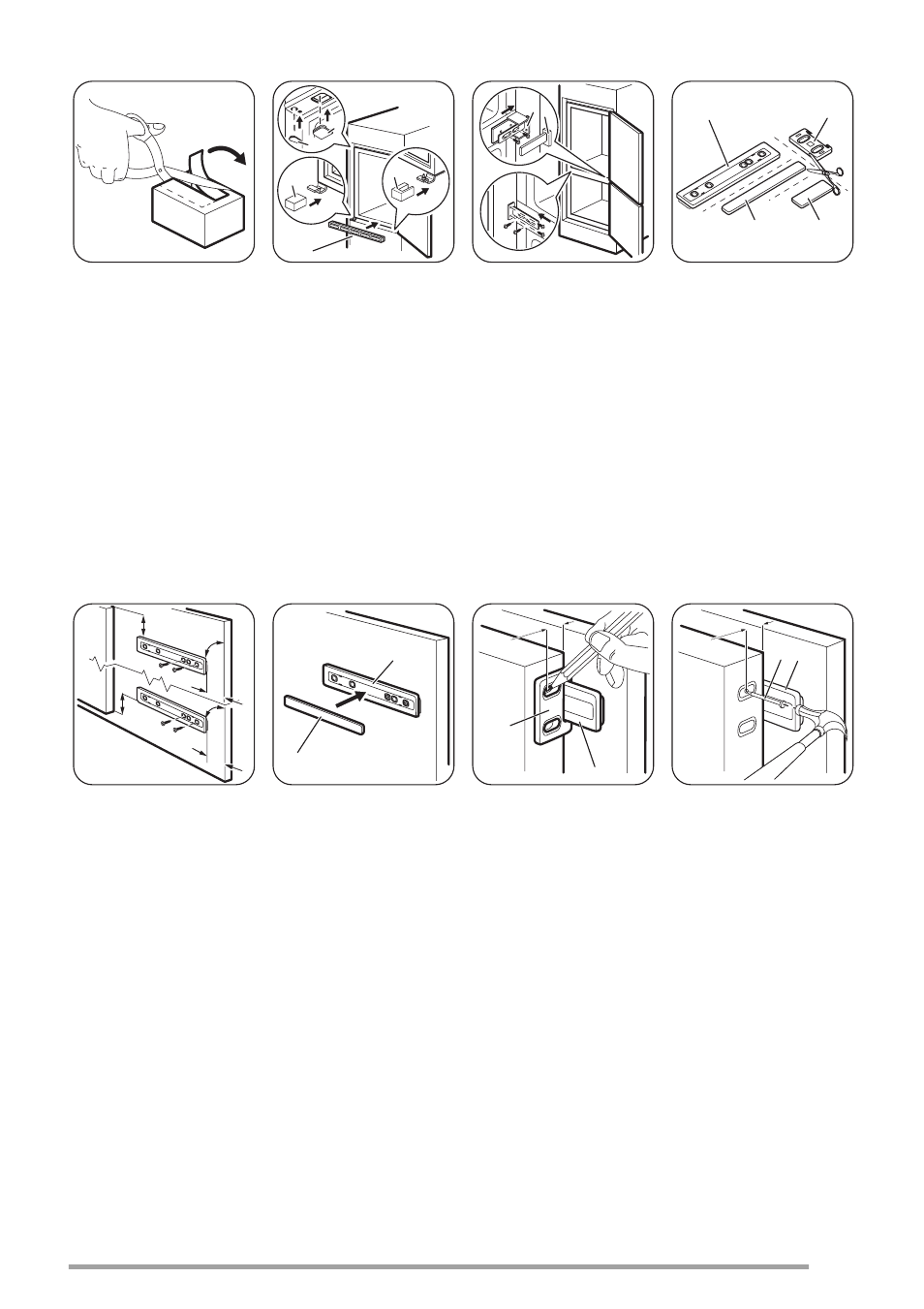

Usunąć właściwą
część osłony zawiasu
(E). Należy zwrócić
uwagę, aby usunąć
część DX, gdy za-
wias znajduje się po
prawej stronie, lub
część SX, gdy zawias
znajduje się po lewej
stronie.
E
E
D
C
B
Wcisnąć zaślepki (C,
D) w otwory monta-
żowe i otwory zawia-
sów.
Zamontować kratkę
wentylacyjną (B).
Założyć osłony za-
wiasów (E) na zawia-
sy.
G H
Przymocować urzą-
dzenie do bocznych
ścian szafki:
1. Poluzować wkrę-
ty części (G) i
przesunąć część
(G) do bocznej
ściany szafki.
2. Ponownie dokrę-
cić wkręty części
(G).
3. Połączyć część
(H) z częścią (G).
Ha Hb
Hd Hc
Rozdzielić elementy
(Ha), (Hb), (Hc) i
(Hd).
21 mm
21 mm
~50 mm
~50 mm
90 o
90 o
Zamontować prowad-
nicę (Ha) po wew-
nętrznej stronie drzwi
szafki.
Ha
Hc
Wcisnąć osłonę (Hc)
w prowadnicę (Ha).
Hb
Ha
8 mm
Otworzyć drzwi urzą-
dzenia oraz drzwi
szafki pod kątem 90°.
Umieścić mały kątow-
nik (Hb) w prowadni-
cy (Ha).
Przytrzymać razem
drzwi urządzenia i
drzwi szafki, a na-
stępnie odrysować
otwory.
Ha
8 mm
K
Zdjąć kątowniki i w
odległości 8 mm od
zewnętrznej krawędzi
drzwi zaznaczyć
gwoździem (K) miejs-
ca na otwory.
