Страница 65

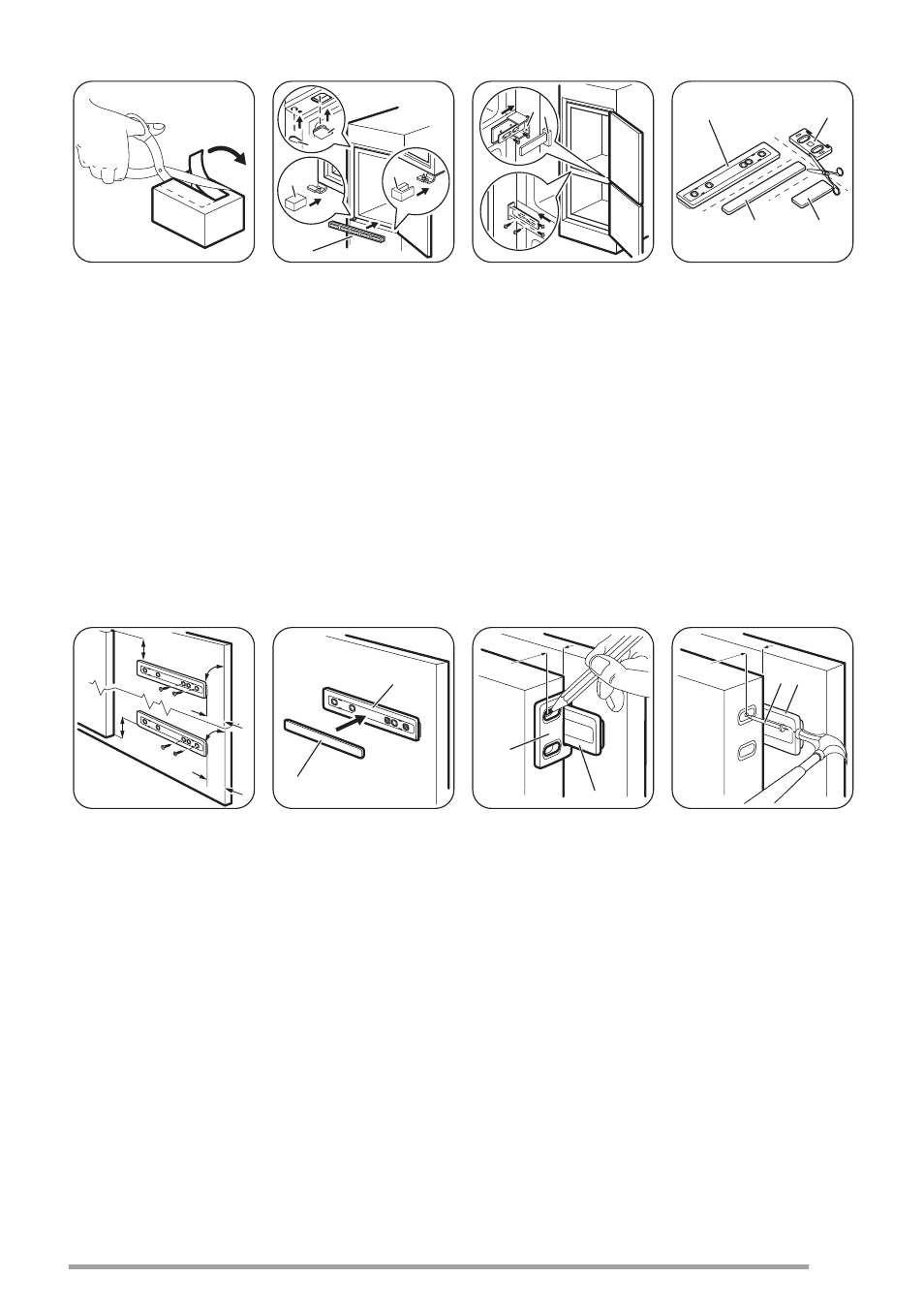

Nuo lanksto dangtelio
(E) nuimkite tinkamą
dalį. Jei lankstas yra
dešinėje pusėje, būti-
nai išimkite dalį DX,
jei lankstas kairėje
pusėje – dalį SX.
E
E
D
C
B
Prie ąselių ir lanksto
angų pritvirtinkite
dangtelius (C, D).
Sumontuokite venti-
liacijos angų groteles
(B).
Ant lanksto uždėkite
lanksto dangtelius
(E).
G H
Prietaiso jungimas
šonu prie virtuvės
baldo šono
1. Atsukite (G) da-
lies varžtus ir pa-
stumkite (G) dalį
iki baldo šoninės
sienelės.
2. Vėl priveržkite
(G) dalies varž-
tus.
3. Prie (G) dalies
pritvirtinkite (H)
dalį.
Ha
Hb
Hd
Hc
Atskirkite dalis (Ha),
(Hb), (Hc) ir (Hd).
21 mm
21 mm
~50 mm
~50 mm
90
o
90
o
Virtuvės baldo vidinė-
je pusėje sumontuo-
kite dalį (Ha).
Ha
Hc
Dalį (Hc) užstumkite
ant dalies (Ha).
Hb
Ha
8 mm
Prietaiso ir virtuvės
baldo dureles atverki-
te 90° kampu.
Mažą keturkampę
dalį (Hb) įkiškite į
kreipiklį (Ha).
Prietaiso ir baldo du-
reles sudėkite kartu ir
pažymėkite angas.
Ha
8 mm
K
Išimkite laikiklius ir
pažymėkite 8 mm at-
stumą nuo durelių
išorinio krašto, kur
bus vinis (K).
65
